3层框架剪力墙结构幼儿园电气施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积: 4502.26 2 平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级
  • 火灾保护分级:二级
  • 项目所在地:广东
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统,有线电视和卫星接收系统,信息网络系统
一、项目概要
1. 工程名称: 阳江恒大御景湾 幼儿园 2. 建设地点: 省 市 广东 阳江 3. 建设单位: 阳江市壹丰实业有限公司 4. 使用功能:幼儿园 5. 设计规模:该项目总建筑面积为: 4502.26 2 m ,计容建筑面积为: m, 4469.71 2 建筑高度13.925m,最高层数3层。 6. 建筑类别:多层公建(按防火规范分类) 7. 建筑耐火等级: 级 二 8. 人防工程等级:无 9. 抗震设防烈度: 7 度 10. 设计使用年限: 50 年 11. 主要结构类型:框架剪力墙结构 12. 其余详工程技术经济指标总表
二.设计范围
1.该项目设计包括红线内的以下电气系统:
1)电力配电系统;
2)照明系统;
3)建筑物防雷、接地系统及安全措施;
4)火灾自动报警系统;
5)有线电视系统;
6)电话系统;
7)网络布线系统;
8)电铃系统;
其中5~8项该资料仅预留设备用房及路由走向位置,系统的性能指标、设备选型、数量及线路
型号规格等由专业公司负责深化设计。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

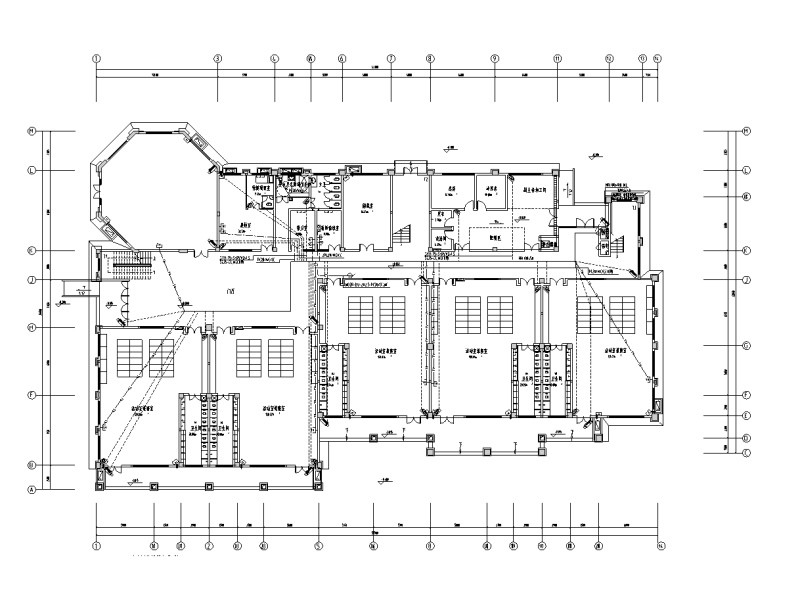

  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1

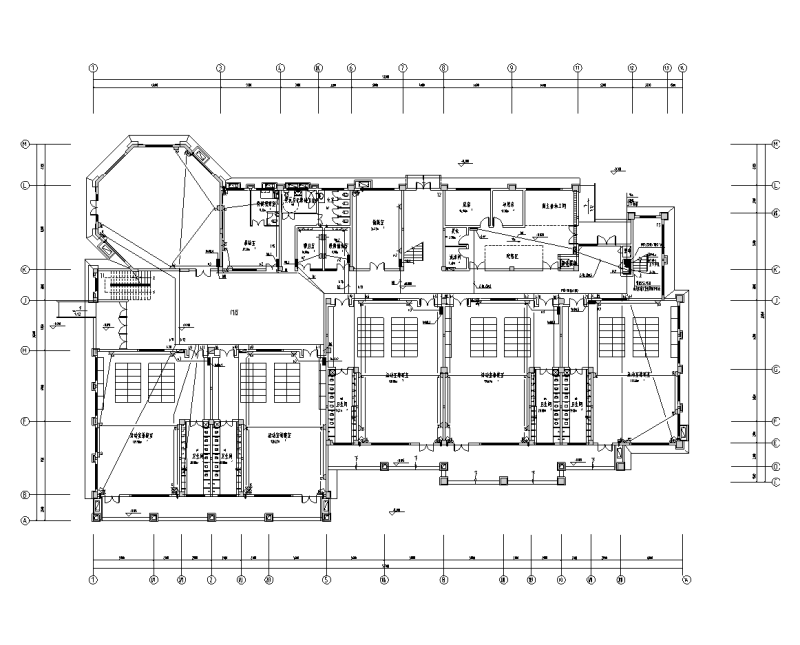

  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2

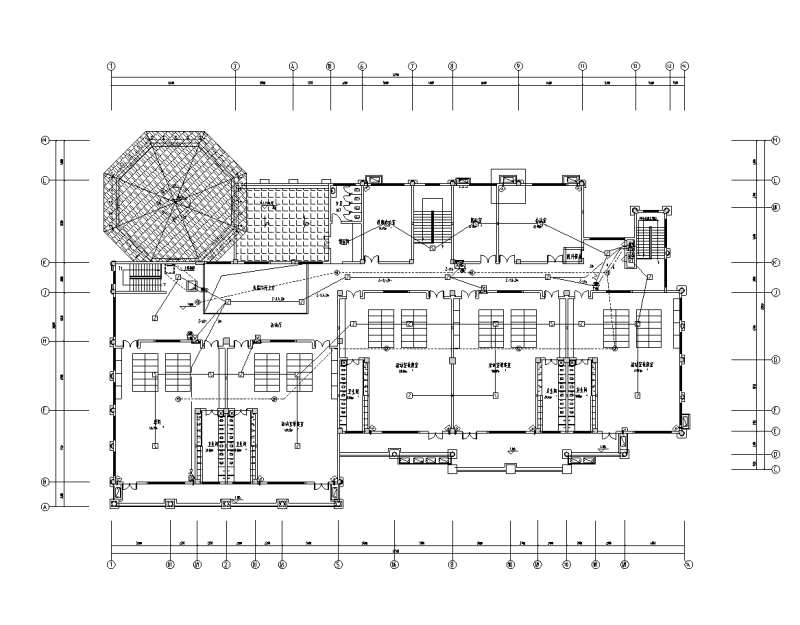

  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3

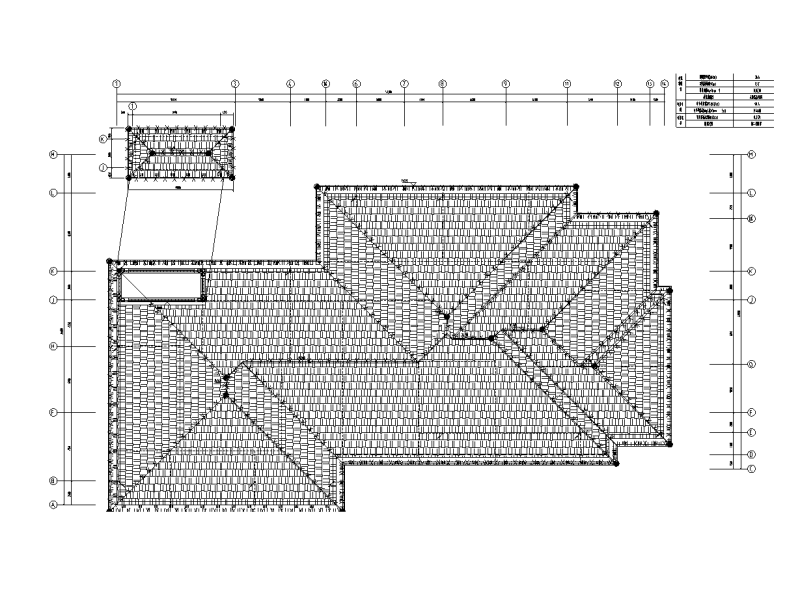

  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4

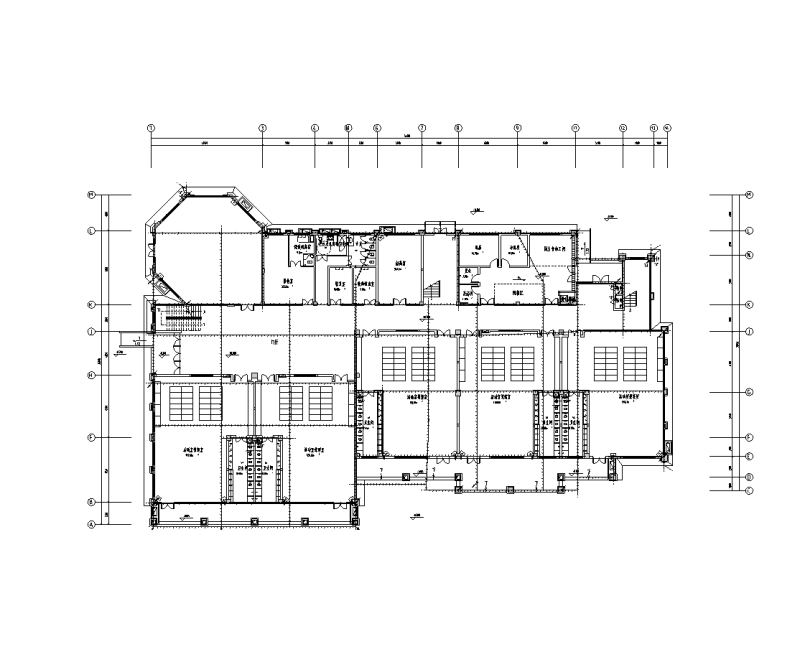

  • 框架剪力墙结构施工 - 5
    框架剪力墙结构施工 - 5
  • 框架剪力墙结构施工 - 6
    框架剪力墙结构施工 - 6
  • 框架剪力墙结构施工 - 7
    框架剪力墙结构施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
