单洞双线隧道工程施工图纸设计cad构造图,排水沟构造图

附件详情

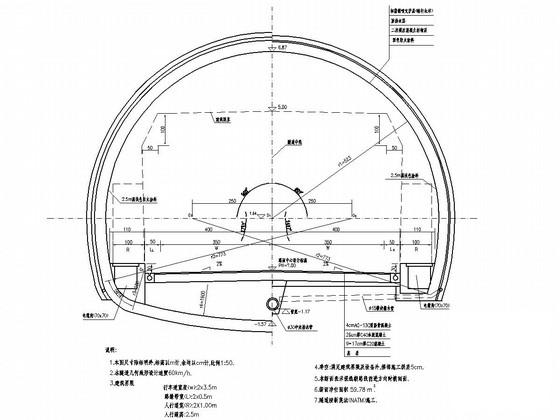

本隧道为公路隧道,几何线形设计速度60km/h。
建筑界限:
行车道宽度(w):2x3.5m
路缘带宽(L):2x0.5m
人行道宽(R):2X1.00m
人行道高:2.5m
净空:满足建筑界限及设备外,拱部施工误差5cm。
本断面表示视线朝路线前进方向时横剖面。
断面净空面积 59.78 m
隧道按新奥法(NATM)施工。
……
共82张。

暗洞进洞管棚护拱设计图

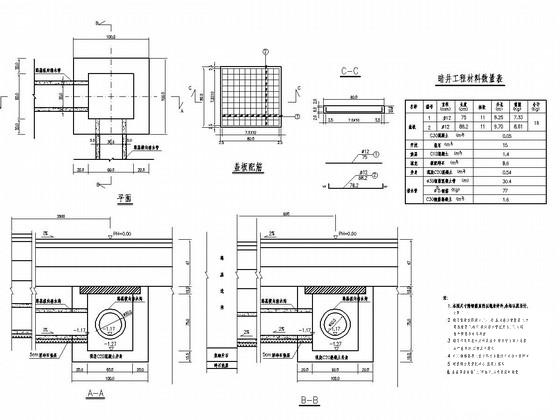

隧道洞口路基中央暗井构造图

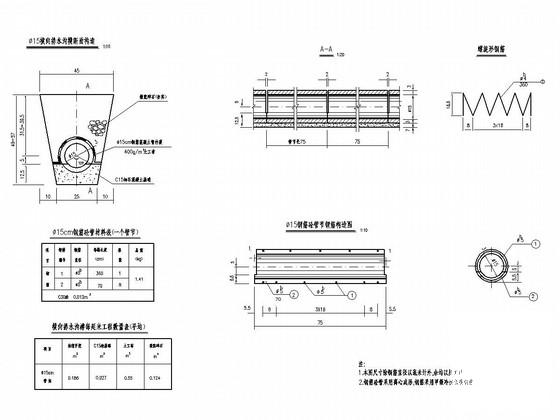

路基横向φ15cm排水沟构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单洞双线隧道施工图 - 1
    单洞双线隧道施工图 - 1
  • 单洞双线隧道施工图 - 2
    单洞双线隧道施工图 - 2
  • 单洞双线隧道施工图 - 3
    单洞双线隧道施工图 - 3
  • 单洞双线隧道施工图 - 4
    单洞双线隧道施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
