13米先张法预应力混凝土连续空心板施工图纸设计cad构造图

  • 设计年代:近代
  • 跨径大小和多跨总长:13m
说明
一孔边跨上部构造材料数量表
一孔中跨上部构造材料数量表
施工阶段划分图
上部构造标准横断面图
空心板一般构造图 (一)
空心板一般构造图 (二)
空心板一般构造图(三)
边跨边板预应力钢束及钢筋布置图(一)
边跨边板预应力钢束及钢筋布置图 (二)
边跨边板预应力钢束及钢筋布置图 (三)
边跨边板预应力钢束及钢筋布置图(四)
边跨中板预应力钢束及钢筋布置图 (一)
边跨中板预应力钢束及钢筋布置图(二)
边跨中板预应力钢束及钢筋布置图 (三)
边跨中板预应力钢束及钢筋布置图 (四)
中跨边板预应力钢束及钢筋布置图 (一)
中跨边板预应力钢束及钢筋布置图 (二)
中跨边板预应力钢束及钢筋布置图 (三)
中跨边板预应力钢束及钢筋布置图 (四)
中跨中板预应力钢束及钢筋布置图 (一)
中跨中板预应力钢束及钢筋布置图 (二)
中跨中板预应力钢束及钢筋布置图 (三)
中跨中板预应力钢束及钢筋布置图(四)
桥面板钢筋布置图
桥面板钢筋数量表
钝角加强钢筋构造图
现浇连续段钢筋布置图
现浇连续段工程数量表
锚栓构造图
铰缝联结钢板构造图
板底承托构造图

简介:
设计标准:设计荷载:公路—I级;桥宽:24.5米(双幅),半桥宽布置:
0.5(墙式护栏)+11.138(行车道)+0.412(墙式护栏),两幅间距0.4米;桥面横坡:2%;斜交角度:0ο—45ο(以5ο为级差);地震动峰值加速度:0.1g。
技术指标:预制板片数:11块板(半桥宽);预制板长:边跨12.77米、中跨12.60米 (正板);预制板高:0.6米; 组合板高:0.7米;预制板安装重量:边跨边板15.4t、边跨中板12.2t、中跨边板15.2t、中跨中板12t。
本通用图按先张法部分预应力混凝土A类构件设计, 装配式 空心板。横向分配按铰接板法考虑。
......
共31张CAD图纸,。

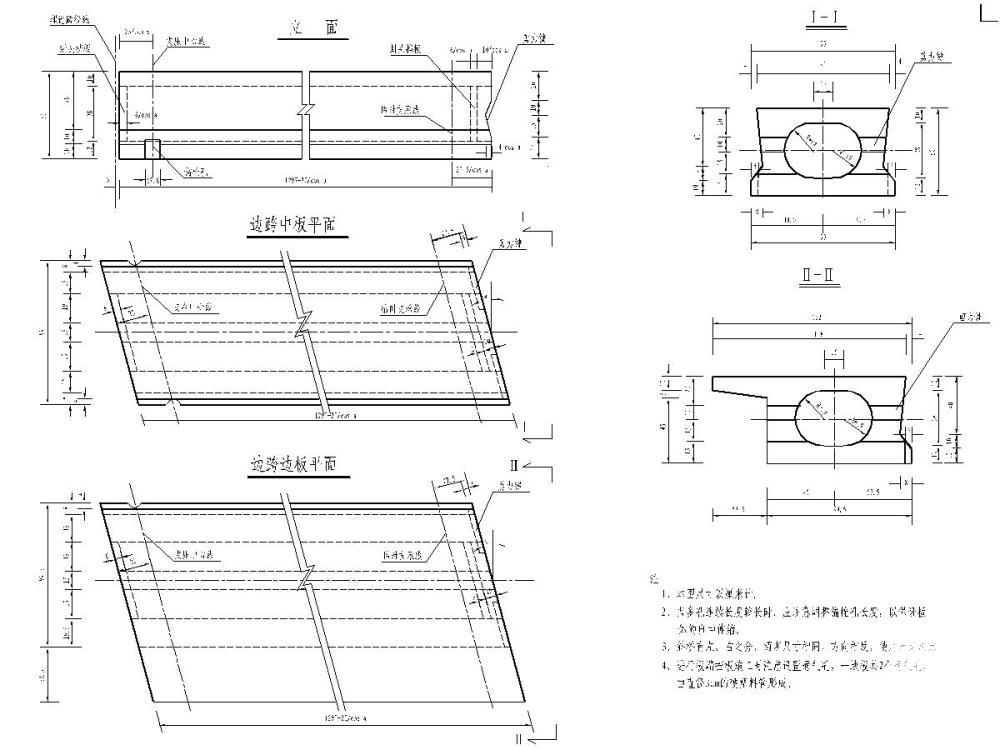

一般构造图

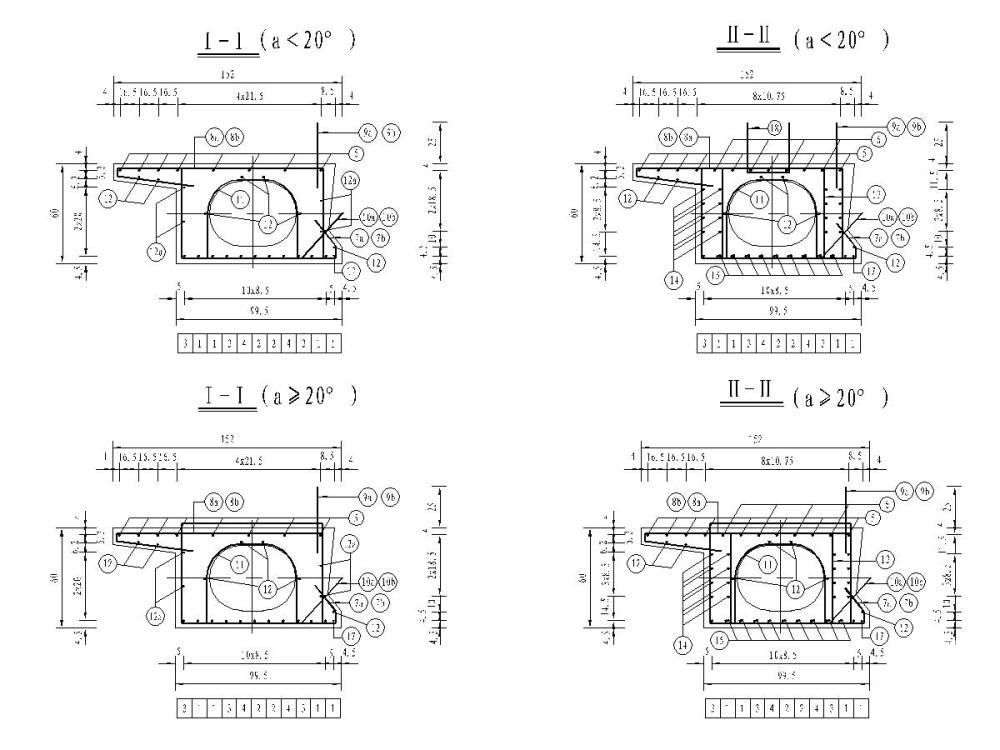

边跨边板预应力钢束及钢筋布置图
以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 先张法预应力空心板设计图 - 1
    先张法预应力空心板设计图 - 1
  • 先张法预应力空心板设计图 - 2
    先张法预应力空心板设计图 - 2
以上是部分截图,请下载附件后查看完整高清内容
