13m跨径预应力混凝土先张法简支空心板设计图纸cad构造图及布置图

资料简介
赚取积分

位置：河北
设计年代：近代
跨径大小和多跨总长：13m

附件详情

说明
上部结构材料数量表

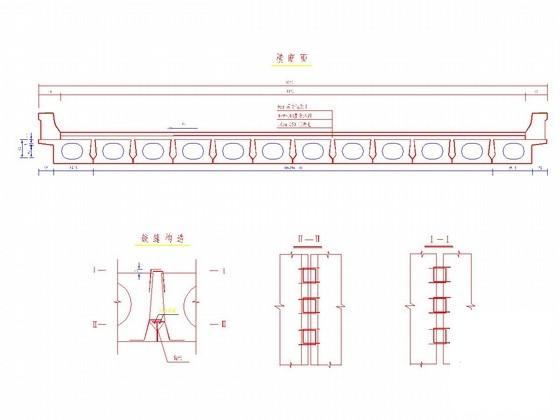

上部构造标准横断面图
空心板一般构造图
边板预应力钢束及钢筋布置图（一）
边板预应力钢束及钢筋布置图（二）
边板预应力钢束及钢筋布置图（三）
边板预应力钢束及钢筋布置图（四）
中板预应力钢束及钢筋布置图（一）
中板预应力钢束及钢筋布置图（二）
中板预应力钢束及钢筋布置图（三）
中板预应力钢束及钢筋布置图（四）
桥面板钢筋布置图
钝角加强钢筋构造图
桥面连续钢筋布置图　（一）
桥面连续钢筋布置图　（二）
锚栓构造图
铰缝联结钢板构造图
板底承托构造图

附件详情

设计标准：设计荷载：公路—I级；桥宽：12.5米，桥宽布置：0.5（墙式护栏）+11.5（行车道）+0.5（墙式护栏）；桥面横坡：2%；斜交角度：0ο—45ο（以5ο为级差）；地震动峰值加速度： 0.05g、0.1g。预制板片数：12块板；预制板长：12.96米；预制板高：0.6米; 组合板高：0.7米；预制板安装重量：中板12.4t；边板14.5t。本通用图按先张法部分预应力混凝土A类构件设计。横向分配按铰接板法考虑。按正板计算，考虑斜桥效应。 ...... 共18张图，。

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源

第 1 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2021-07-01
评论次数：0

浏览次数：0
文件大小：1.23 MB

收藏次数：0
文件名称：附件-995788985599900658.rar
