130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图

附件详情

  • 设计说明

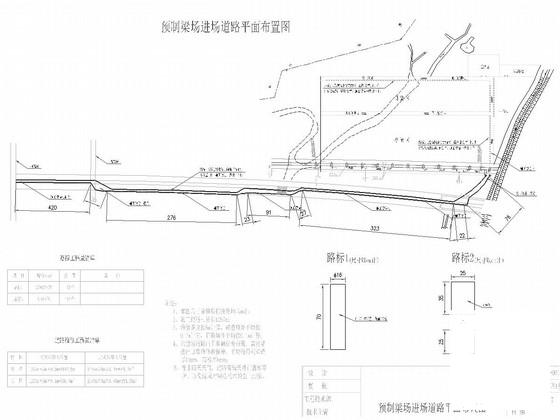

  • 预制梁场进场便道 平面布置图
  • 梁场进场道路栈桥布置图(一)
  • 梁场进场道路栈桥布置图(二)
  • 梁场进场道路栈桥布置图(三)
  • 梁场进场道路栈桥布置图(四)
  • 改沟改路施工布置图
  • 预制梁场水渠平面布置图
  • 梁场实测耕植土表面标高图
  • 预制梁场水渠断面示意图
  • 作业班组生活区水塘开挖、回填示意图
  • 预制梁场高压电平面布置图
  • 预制梁场水管平面布置图
  • 预制梁场总布置图
  • 预制梁场桩基平面布置图
  • 预制梁场深层搅拌桩平面布置图
  • 预制梁场配电房结构图

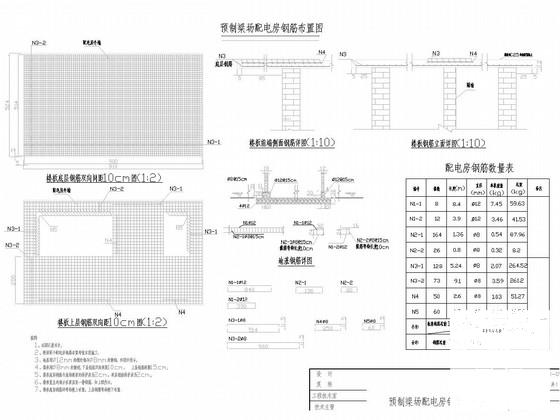

  • 预制梁场配电房钢筋布置图
  • 预制梁场配电房工程量计算尺寸图
  • 试验室办公住宿区平面布置图
  • 分部办公住宿区平面布置图
  • 作业班办公住宿区平面布置图
  • 砂石料场场地硬化施工图
  • 场地硬化布置图
  • 2#砂石料场施工图
  • 预制梁场围墙图(一)
  • 预制梁场围墙图(二)
  • 预制梁场排水沟及绿化总布置图
  • 2XHZS80砼拌合站基础布置图
  • 拌合站基础图(一)
  • 拌合站基础图(二)
  • 拌合站基础图(三)
  • 拌合站蓄水池、沉淀池施工图
  • 预制梁场冷水机房施工图(一)
  • 预制梁场冷水机房施工图(二)
  • 32m箱梁制梁台座构造图(一)
  • 32m箱梁制梁台座构造图(二)
  • 32m箱梁制梁台座钢筋布置图(一)
  • 32m箱梁制梁台座钢筋布置图(二)
  • 32m箱梁制梁台座钢筋布置图(三)
  • 24m兼32m箱梁制梁台座构造图
  • 24m兼32m箱梁制梁台座钢筋布置图(一)
  • 24m兼32m箱梁制梁台座钢筋布置图(二)
  • 24m兼32m箱梁制梁台座钢筋布置图(三)
  • 侧模排架轨道基础结构图
  • 内模拼装台位结构图
  • 粱场50t门吊基础结构图
  • 梁场钢筋堆放场雨棚图
  • 梁场钢筋条形基础布置图
  • 制梁台座雨棚轨道布置图
  • 存梁台座结构修改图(一)
  • 存梁台座结构修改图(二)
  • 移梁滑道与存梁台座结合部构造图
  • 横移轨道结构图
  • 轨道平面布置图
  • 梁场500t门吊基础构造图(一)
  • 梁场500t门吊基础构造图(二)
  • 梁场500t门吊基础构造图(三)
  • 500t门式吊机拼装及现浇支架基础管桩布置图
  • 500t门式吊机拼装管桩基础钢筋图
  • 32m箱梁制梁台座试验荷载布置图
  • 32m梁静载试验方案总图(一)
  • 32m梁静载试验方案总图(二)
  • 32m梁静载试验分配梁及预埋件结构图
  • 32m梁静载试验φ1000mm钻孔桩钢筋构造图
  • 32m梁静载试验φ1250mm钻孔桩钢筋构造图
  • (24m梁)存梁台座系梁钢筋构造图
  • 横移滑道、500t吊机走道过轨钢板图
  • 梁场用地、租地平面布置图
  • 预制梁场水沟回填平面布置
  • 预制梁场监控系统布置图
  • 预制梁场水渠断面示意图21张
  • 作业班组生活区水塘开挖、回填示意图
  • 预制梁场监控系统布置图
  • 临时工程实际工程数量计算表27张

附件详情

本梁场为箱梁预制场,用于预制32m和24m铁路箱梁。实际用地总面积约为130亩,租地面积为113.8亩;场内包含2、3、4#、5#施工道路,拌合站,砂石料场,钢筋加工成型区,生产台座,存梁台座及箱梁发运区等。结合客运专线的最新技术条件及新工艺新、方法的要求,我部增设了:沉淀池、冷水机、砂石料覆盖雨棚、制梁台座活动雨棚及水洗设备等设施。制梁场内共设置8个制梁台座、56套存梁台座、17条横移滑道、4套顶腹板钢筋绑扎台、4个钢筋存放场地、2个砂石料堆放场、2台HZS80拌合站。为满足箱梁施工需要,共布置4台50T龙门吊、3台输送泵、3台布料机、4台砼运输车、1台25T汽车吊及2台500T 33m跨提升龙门吊机。预制梁场承担新建铁路站及相关工程区间站前工程内24m、32m箱梁预制任务分别为220片和36片,共256片。
……
预制梁场布置:8个预制台座排列布置,每个预制台座对应7个存梁台座。同侧的两预制台座间的净距为13.8m,满足箱梁内模抽拔及浇注混凝土时布置混凝土输送泵的需要。在预制台座以外,另设钢筋绑扎台座、内模拼装台座。钢筋材料存放场、钢筋制作车间、钢筋绑扎台座靠近箱梁预制台座布置。整个箱梁预制场共布置50t龙门吊机4台,每两个预制台座共一台,施工时同一侧龙门吊机可协调使用。在每一个预制台座两侧各设置对称错位的3个砼布料杆基础,布料杆随箱梁混凝土的施工及时安装与拆除。沿箱梁预制场周边设6m宽的环形运输便道,中间台座之间亦设运输便道。
……
共计120张,设计于

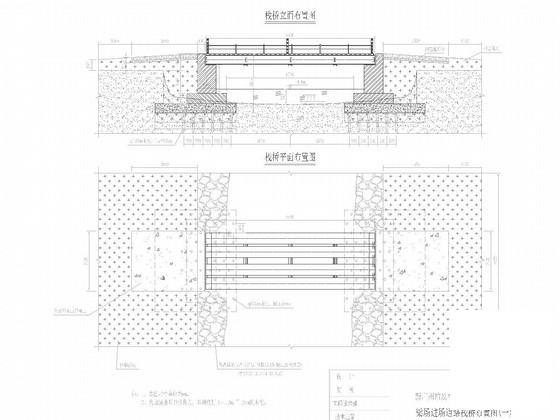

梁场进场道路栈桥布置图

预制梁场配电房结构图

32m箱梁制梁台座构造图

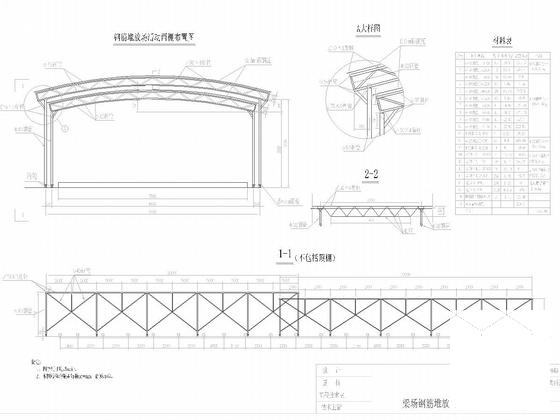

梁场钢筋堆放场雨棚图

梁场500t门吊基础构造图

预制梁场围墙图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图 - 1
    第 1 张图
  • 130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图 - 2
    第 2 张图
  • 130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图 - 3
    第 3 张图
  • 130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图 - 4
    第 4 张图
  • 130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图 - 5
    第 5 张图
  • 130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图 - 6
    第 6 张图
  • 130亩铁路32m及24m箱梁预制场已完临时工程施工图纸120张cad平面布置图 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
