高速公路路面工程竣工图纸cad构造图,设计图

附件详情

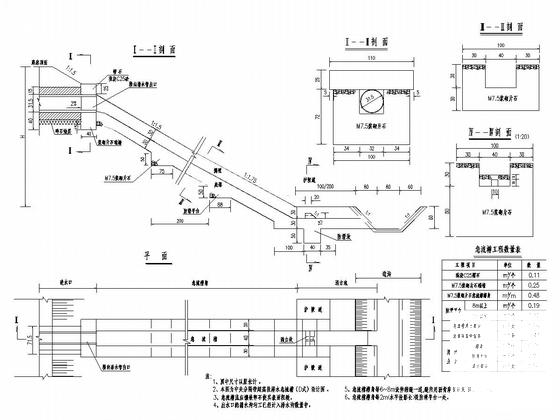

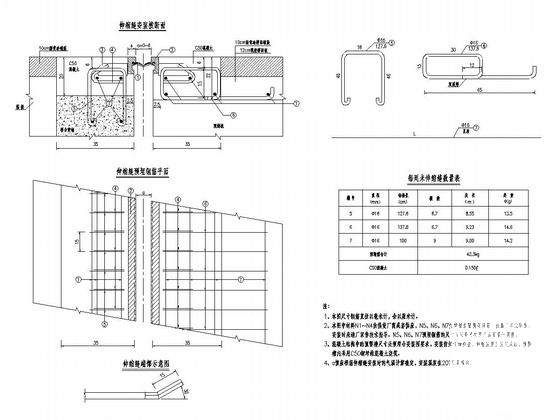

设计内容主要包括路面底基层（含底基层）以上部分、桥面沥青混凝土铺装、隧道路面及路面排水工程（包括超高排水系统、路面边部排水系统）、桥面防水、桥梁伸缩缝。
……
主线整体式路基宽度24.5m，按照四车道高速公路标准建设，计算行车速度100Km/h。

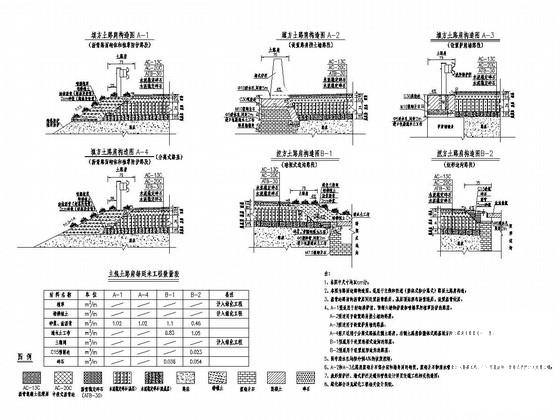

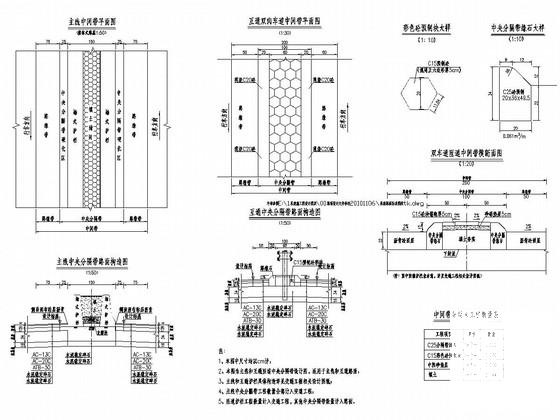

断面组成为： 0.75m土路肩+2.5m硬路肩（含右侧路缘带0.5m）+2×3.75m行车道+0.5m左侧路缘带+2m中央分隔带+0.5m左侧路缘带+2×3.75m行车道+2.5m硬路肩（含右侧路缘带0.5m）+0.75m土路肩。

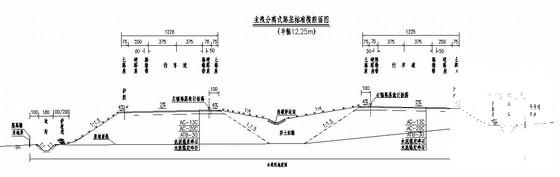

主线分离式路基宽度12.25m。
断面组成为：0.75m土路肩+0.75m硬路肩（含左侧路缘带0.5m）+2×3.75m行车道+2.5m硬路肩（含右侧路缘带0.5m）+0.75m土路肩。
设计标高：整体式路基设计标高为路线平面测设线两侧各1m处；分离式路基设计标高为距左侧土路肩外边缘内侧1m处。
……
互通匝道路基宽度8.5m，单向单车道匝道，其中行车道宽3.5m，左侧硬路肩宽1.0m（包括0.5m的左侧路缘带），右侧硬路肩宽2.5m（包括0.5m的右侧路缘带），两侧土路肩各宽0.75m。路基设计标高为行车道中间处。
路基宽度15.5m，对向双车道匝道，断面组成为： 0.75m土路肩+2.5m硬路肩（包括0.5m的右侧路缘带）+3.5m行车道+0.5m左侧路缘带+1m中央分隔带+0.5m左侧路缘带+3.5m行车道+ 2.5m硬路肩（包括0.5m的右侧路缘带）+0.75m土路肩。路基设计标高为左侧路缘带左侧边缘处。
……
共101张。
