跨江大桥立交接线交通工程施工设计大样图cad平面图及标志大样图

搜索更多资源
该资料为 跨江大桥立交接线交通工程施工设计图， ，图片丰富，内容完整，十分推荐下载！
资料概况：立交接线配套道路等级为城市次干路，交通安全等级C级，规划红线宽25m，车行道宽14～15m，双向4车道；大桥立交环形道路等级为城市支路，交通安全等级D级，车行道宽8m，单向2车道。本项目道路全长共约2322.397m。道路沿线新建标线、标牌，在四路交叉口设置信号灯设施，相交路口均为平面相交路口。
......
本次交通工程设计内容包括标线、标牌、信号控制系统、电子警察系统、监控系统及路口管线等。
......
相关图片：

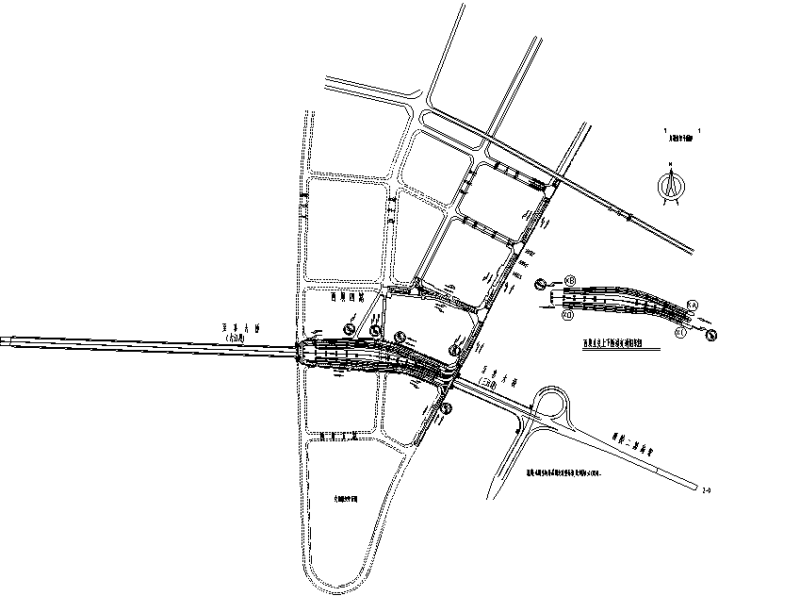

交通平面图

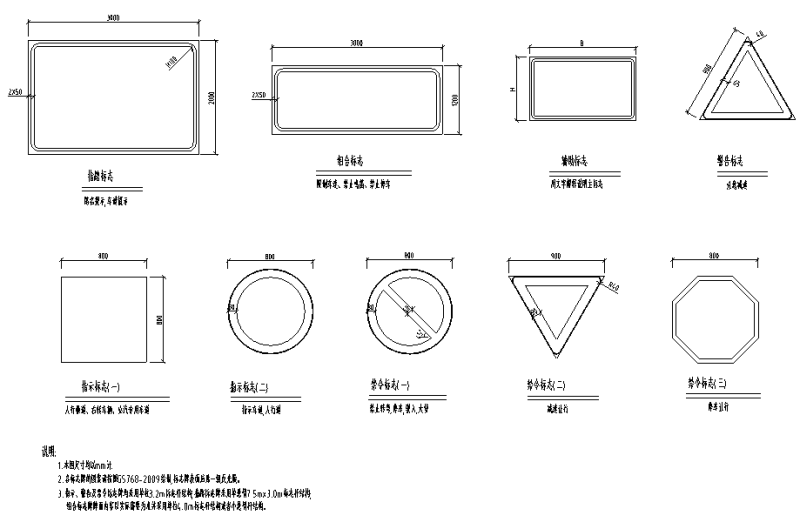

交通标志大样图
交通标志大样图
标志安装示意图

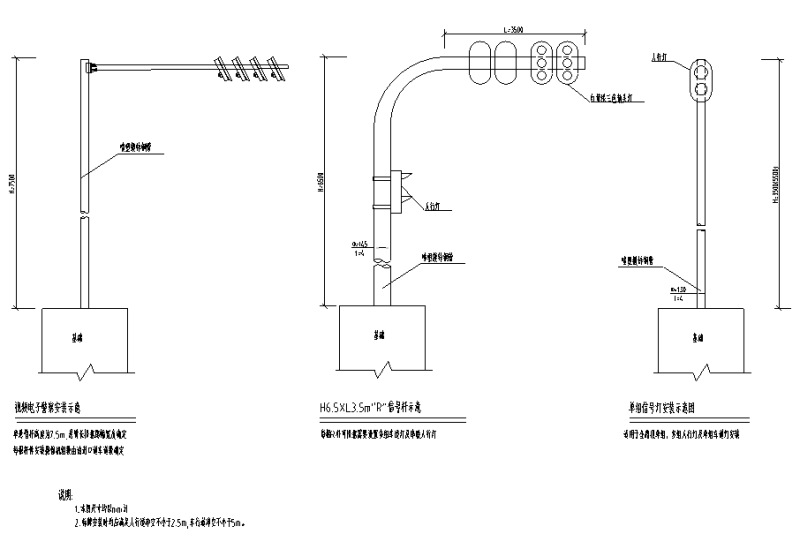

信号设备安装示意图

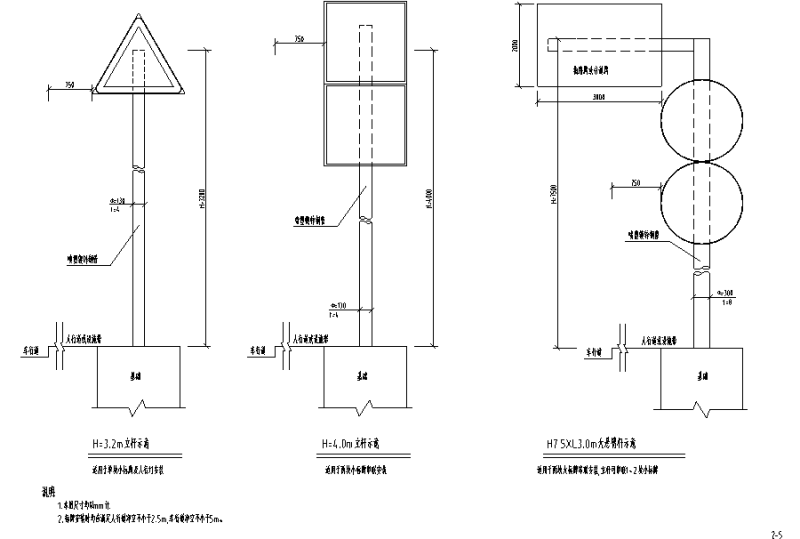

单柱型标志安装示意图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 跨江大桥立交接线设计图 - 1
    跨江大桥立交接线设计图 - 1
  • 跨江大桥立交接线设计图 - 2
    跨江大桥立交接线设计图 - 2
  • 跨江大桥立交接线设计图 - 3
    跨江大桥立交接线设计图 - 3
  • 跨江大桥立交接线设计图 - 4
    跨江大桥立交接线设计图 - 4
  • 跨江大桥立交接线设计图 - 5
    跨江大桥立交接线设计图 - 5
  • 跨江大桥立交接线设计图 - 6
    跨江大桥立交接线设计图 - 6
以上是部分截图，请下载附件后查看完整高清内容
