50米钢筋砼桥简支T梁全套CAD竣工图纸,构造图

附件详情

附件详情：
本图纸为某跨长江大桥50米 简支T梁 竣工图，内附几张桥面系设计图。
......
该资料包含：

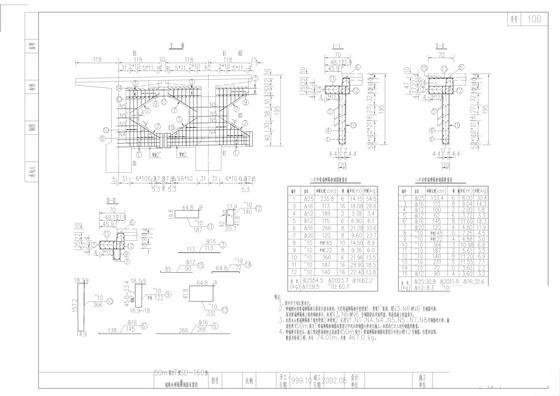

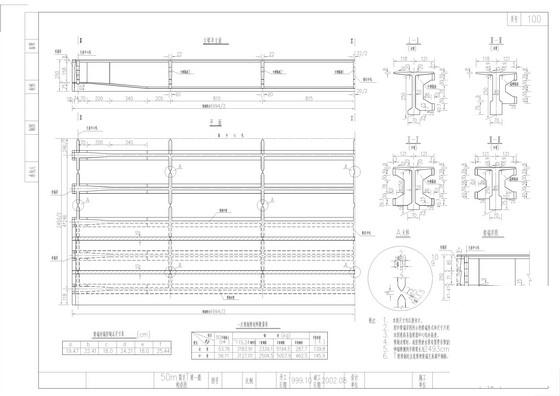

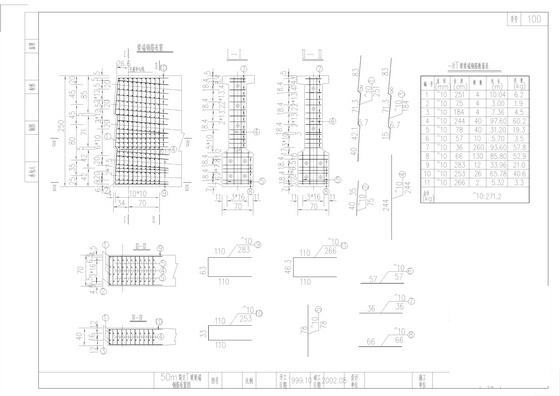

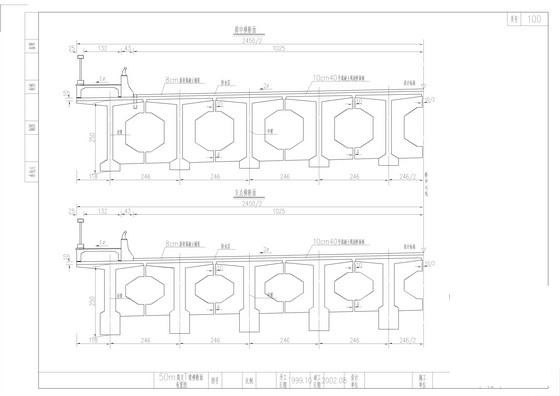

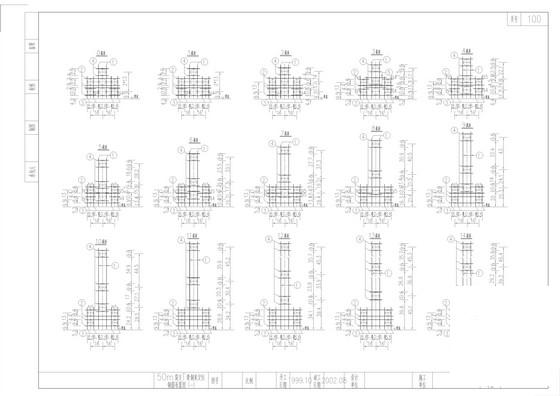

简支T梁横断面布置图、简支T梁一般构造图、简支T梁预应力钢束布置图、简支T梁钢束定位钢筋布置图、简支T梁梁肋钢筋布置图、简支T梁翼板钢筋布置图、简支T梁梁段钢筋布置图、简支T梁梁段横隔板钢筋布置图、简支T梁中隔板钢筋布置图、简支T梁横隔板街头构造图、简支T梁SD-160型伸缩缝处梁段外形尺寸图、简支T梁SD-160型伸缩缝处横隔板钢筋布置图、简支T梁SD-160型伸缩缝处横隔板接头构造图、简支T梁SD-160型伸缩缝处梁肋、梁段、封锚钢筋布置图、简支T梁D800型伸缩缝处梁段外形尺寸图、简支T梁D800型伸缩缝处伸缩缝处横隔板钢筋布置图、简支T梁D800型伸缩缝处横隔板接头构造图、简支T梁D800型伸缩缝处梁肋、梁段、封锚钢筋布置图、简支T梁现浇桥面板钢筋布置图、简支T梁桥面连续缝钢筋布置图、简支T梁面板加强钢筋布置图。
......
1999年，共26张。
