二级公路工程路基路面及防护排水施工大样图cad

  • 公路等级:二级
  • 车道数:二车道
  • 设计时速:40km/h
  • 位置:湖南
  • 设计年代:近代

附件详情

  • 路基路面说明
  • 路基标准横断面图4(填方段 挖方段 老路基段 过城镇段)
  • 挖方路段边坡坡率
  • 路基一般设计图3
  • 超高方式图2
  • 填前夯(压)实数量表
  • 低填浅挖路基设计图
  • 桥头路基处理工程数量表
  • 桥头路基处理设计图
  • 陡坡及填挖交界数量表
  • 陡坡路堤或填挖交界处理设计图2
  • 挖淤排水工程数量表
  • 路基土石方数量计算表
  • 挖淤排水设计图
  • 路基土石方数量计算表
  • 路基每公里土石方数量表
  • 路基土石方运量统计表
  • 取土坑(场)、弃土堆(场)一览表
  • 取土坑(场)弃土堆(场)设计图
  • 路基防护工程数量表
  • 护肩、护脚防护工程数量表
  • 重力式路肩挡墙设计图
  • 拱型骨架植草护坡设计图
  • 植草护坡设计图
  • 护肩护脚设计图
  • 路堤浆砌片石护坡设计图
  • 浆砌片石截水骨架护坡与基础连接图
  • 锥坡大样图
  • 厚层基材喷射植被护坡
  • 受限路基路肩挡土墙3
  • 路面工程数量表
  • 路面结构图
  • 路基、路面排水工程数量表
  • 截水沟及下渗沟设计图
  • 矩形边沟图
  • 有盖板的矩形边沟图
  • 每延米截水渗沟工程数量表
  • 截水沟急流槽图
  • 边沟急流槽图
  • A型急流槽图
  • 横断面图65张
  • 路基设计表18张

附件详情

设计依据:《公路工程地质勘察规范》(JTG C20-近代)、《公路路基施工技术规范》(JTG F10-近代)、《公路沥青路面设计规范》(JTG D50-近代)
全线采用设计速度为40Km/h的二级公路修建。路基宽度:8.5m。路面宽度为7.0m。路基:全宽10m(2×3.5m+2×0.75m +2×0.75m),其中行车道宽2×3.5m,硬路肩2×0.75m,土路肩2×0.75m。一般路段行车道、硬路肩设2%横坡,土路肩设3%横坡。在圆曲线半径小于600m的平曲线上设置超高,路基超高旋转轴为道路中心线,超高渐变在缓和曲线内渐变,超高渐变按线性渐变。在圆曲线半径小于或等于250m的平曲线上设置加宽。路面采用沥青混凝土路面。路面设计采用BZZ-100标准轴载进行计算,路面设计使用年限12年。
路基设计:一般填方路基、浸水路基、陡坡路堤设计、一般挖方路基、软弱土路基、填挖交界路基、低填浅挖路段路基。
路基支挡、加固及防护工程:一般路堤边坡防护、特殊路堤边坡防护、挡土墙防护、一般路堑防护工程设计。
路基排水:边沟、急流槽、截水沟、路面横坡。
新建路面结构:
4cmAC-13C沥青混凝土
5cmAC-20C沥青混凝土
1cm沥青单层表处封层
17cm 5%水泥稳定碎石上基层
17cm 5%水泥稳定碎石下基层
16cm 4%水泥稳定碎石
15cm天然砂砾垫层
……共计131张,

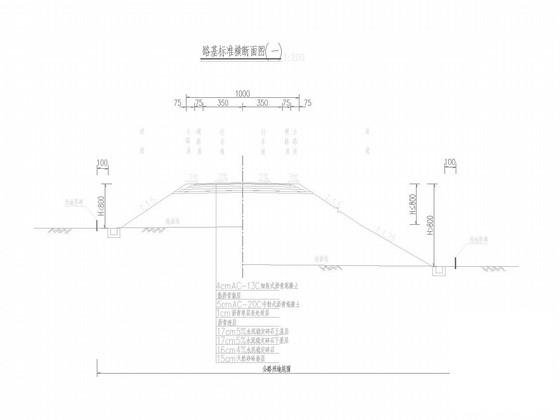

路基一般设计图

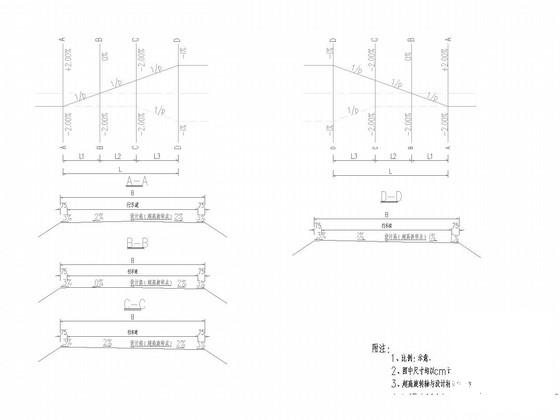

超高方式图

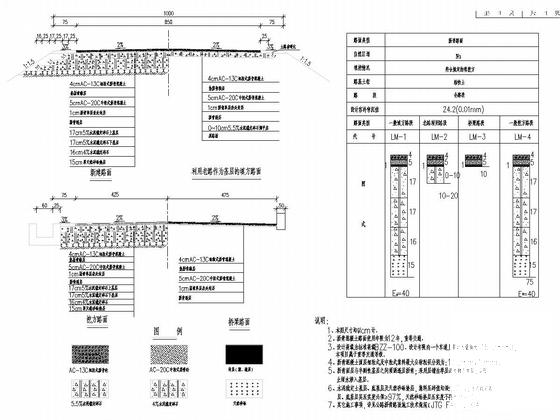

路面结构图

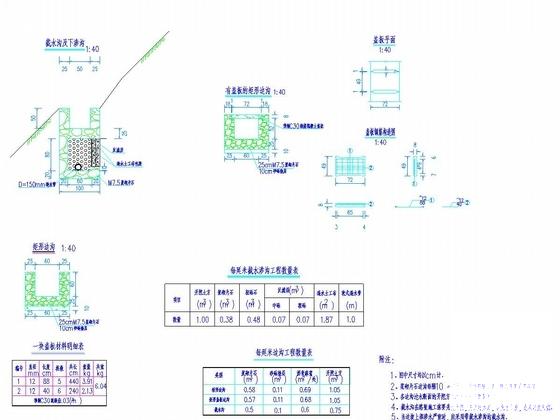

路基、路面排水工程设计图

乳化沥青的技术要求

沥青混合料用粗集料质量要求

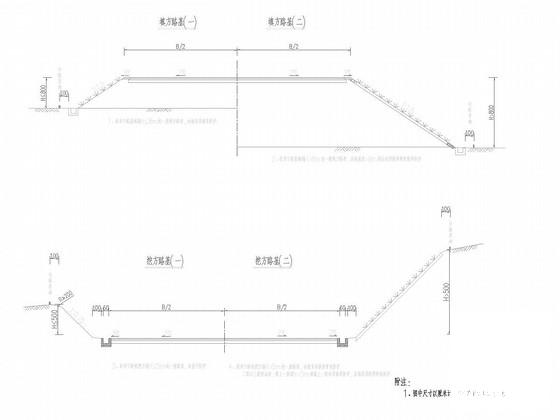

陡坡路堤或填挖交界处理设计图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 二级公路路基路面大样图 - 1
    二级公路路基路面大样图 - 1
  • 二级公路路基路面大样图 - 2
    二级公路路基路面大样图 - 2
  • 二级公路路基路面大样图 - 3
    二级公路路基路面大样图 - 3
  • 二级公路路基路面大样图 - 4
    二级公路路基路面大样图 - 4
  • 二级公路路基路面大样图 - 5
    二级公路路基路面大样图 - 5
  • 二级公路路基路面大样图 - 6
    二级公路路基路面大样图 - 6
  • 二级公路路基路面大样图 - 7
    二级公路路基路面大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
