村级公路路基路面施工图纸设计cad横断面图及路基防护标准图

附件详情

  • 道路横断面图
  • 路基防护工程标准图
  • 路基防护工程数量表
  • 超高方式图
  • 路基路面排水工程图
  • 路基一般设计图
  • 路面工程数量表
  • 路面一般设计图
  • 排水工程数量表

附件详情

本图纸为村级公路路基路面施工图设计,共计90张,内容包括路基横断面图、路基防护工程标准图、路面结构设计图以及路基路面排水设计图。 本项目现为3-4米宽机耕道,大部分路段无路面铺装,本项目建设标准为:设计速度15Km/h,主要建设内容为路基拓宽和铺筑路面,路面宽度6米,桥涵设计荷载采用公路-II级。 …… 本项目交通量小,重载车少,按相关公路建设管理办法路面基层厚度不小于18cm ,该资料6cmAC-16中粒式沥青混凝土面层+20cm5%水泥稳定碎石基层+20cm4%水泥稳定碎石底基层单层沥青混凝土路面。 主要技术指标:
路面类型:水泥混凝土
设计标准轴载:BZZ-100。
设计使用年限:20年
初始交通量:620辆/日(初始混合交通量);
交通增长率:第1~2年200%,第3~4年15%,后4年7%;
……
共90张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

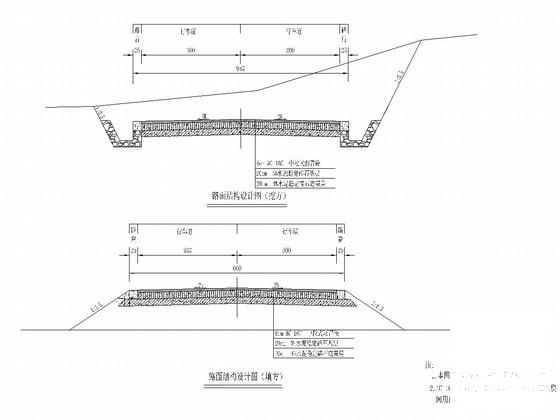

  • 村级公路路面施工图 - 1
    村级公路路面施工图 - 1
以上是部分截图,请下载附件后查看完整高清内容
