城市支路交通监控施工大样图cad,车行信号灯及说明书

附件详情

  • 说明书
  • 监控图例
  • 监控杆件大样图
  • 横臂5m电子警察杆件大样图
  • T型杆电子警察杆件大样图

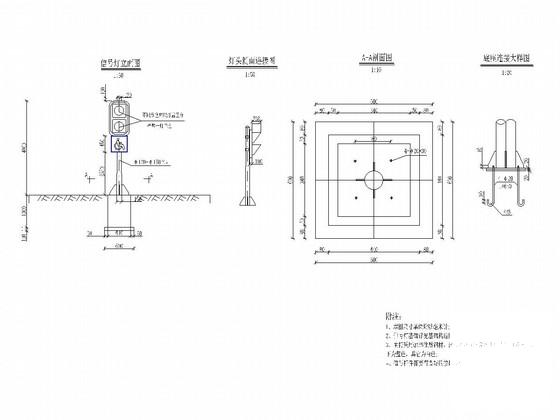

  • 车行信号灯大样图
  • 人行信号灯大样图
  • 手井大样图

附件详情

设计标准:
(1)道路等级:城市支路
(2)设计速度:30km/h
……
该资料主要分布在道路交叉口。信号机位置根据路口实际情况由中标单位自行确定。道路管线布置为两侧各三根,对于未成型的交叉口,过路采用钢管套PE管结构,对于已成型的交叉口,过路采用过路顶PE管。
闯红灯违法抓拍结合了卡口功能,采用200万高清摄像机录像和闯红灯违法抓拍,绿灯状态下记录通行车辆。电子警察杆件位置设置在停车线后20-23米之间,具体位置根据道路等级以及斑马线位置进行确定,由中标单位根据自己的产品特点做调整,以达到系统功能要求。
……
共26张,。

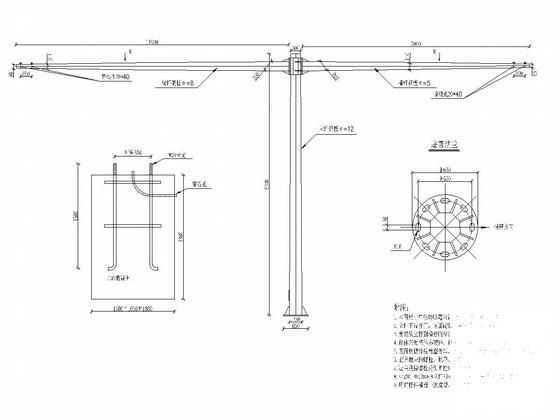

T型杆电子警察杆件大样图

人行信号灯大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

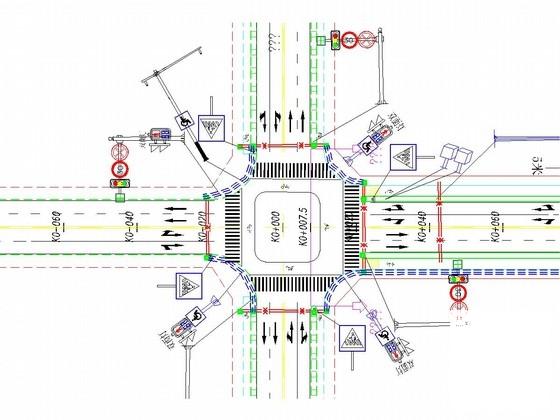

  • 城市支路交通监控大样图 - 1
    城市支路交通监控大样图 - 1
  • 城市支路交通监控大样图 - 2
    城市支路交通监控大样图 - 2
  • 城市支路交通监控大样图 - 3
    城市支路交通监控大样图 - 3
以上是部分截图,请下载附件后查看完整高清内容
