城市支路道路交通工程施工图纸设计cad

附件详情

本道路为城市支路,道路总长263.491米,其中该资料新建段长190.056m;临时接顺段长73.435米。本道路设计时速20 Km/h,标准路幅宽16米,车行道宽8米,双向两车道,两侧人行道各宽4米。全线未设置桥梁、隧道等大型构筑物。 本次施工图设计范围包括道路工程、结构工程、排水工程、照明工程、电力土建工程、通信土建工程、交通工程。 …… 标准路幅宽16米,具体路幅分配如下: 16米=4米(人行道)+4m(车行道)+4m(车行道)+4m(人行道)
根据路幅分配,该资料考虑路幅采用双向坡横坡,坡度采用1.5%,人行道横坡采用2.0%的反坡。受 用地红线 控制及现场已建构造物影响,人行道宽度从K0+132~K0+191段局部略有变化,道路总宽度不变。
……

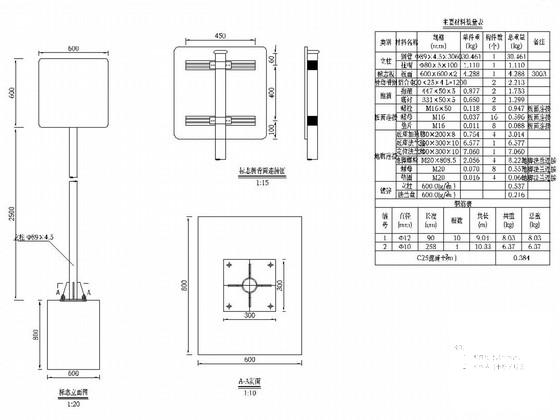

标志板上的反光材料采用Ⅵ反光膜。标志板采用牌号为3003的铝合金板,其耐候、耐腐蚀、机械性能应符合GB/T 20827-2009《道路交通标志板及支撑件》。
指路标志采用3.0mm厚度,警告、禁令、指示标志均采用2.0mm厚度,并符合GB 5768-2009《道路交通标志和标线》的规定。
……
共19张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 城市支路施工图 - 1
    城市支路施工图 - 1
以上是部分截图,请下载附件后查看完整高清内容
