桥长120m钢桁架结构海鸥形拱桥设计施工图纸cad构造图

资料简介
赚取积分

位置：山东
设计年代：近代
使用性：人行桥
跨径大小和多跨总长：120m
承重构件受力情况：拱桥
使用年限：永久性桥
材料类型：钢桥

附件详情

设计说明
主要工程材料数量表

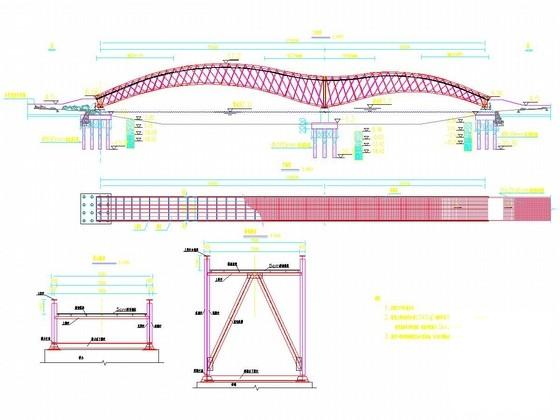

桥型布置图
上部结构总体布置图
弦杆放样图2
弦杆及加劲构造图 3
外斜腹杆放样图
外斜腹杆连接图
内斜腹杆放样图
内斜腹杆连接图
外斜腹杆与内斜腹杆节点连接图
上横杆放样图 2
上横杆节点连接图
下横杆放样图 2
下横杆节点连接图
下横杆斜撑放样图 2
下横杆斜撑节点连接图
竖向斜撑放样图 2
竖向斜撑节点连接图2
桥面纵梁构造图
桥面板构造图
中墩竖杆及中墩下横杆构造图
中墩墩顶连接构造图 3
0#桥台竖杆及桥台下横杆构造图
0#桥台台帽顶连接构造图 4
2#桥台竖杆及桥台下横杆构造图
2#桥台台帽顶连接构造图 4
桥墩改造图 2
0#桥台改造图 3
2#桥台改造图 3
人行踏步构造图
人行栏杆装饰图
桥头挡墙一般构造图
施工顺序示意图

附件详情

设计依据：《城市桥梁设计规范》CJJ 11-近代、《公路桥涵施工技术规范》 JTG/T F50-近代
该项目以景观造型为主，采用海鸥形拱桥。荷载标准：设计人行荷载为5kN/m2。通航标准：设计水位标高为1.5m，桥下预留2.2高，15m宽的通航空间。天桥结构在人群活载作用下最大竖向挠度为L/800。天桥结构竖向自振频率大于3Hz。设计安全等级：二级。设计基准期: 50年。桥梁横断面布置：0.45m（人行栏杆）+7.0m（人行道）+0.45m（人行栏杆）=7.9m。桥面横坡：人行道设双向横坡0.5%。人行拱桥跨径布置为50m+70m，总长120m，桥宽7.9m，台后设置摩阻板，两岸道路与桥梁顺接。拱肋为多条圆弧顺接的拟合曲线，上下缘根据施工图中提供的坐标点进行放样，两跨拱结构形成海鸥飞翔造型。桁架上、下弦杆均采用焊接T型断面。上弦杆梁高500mm，翼板宽450mm，翼缘与腹板厚均为30mm；下弦杆标准段梁高同上弦杆，在墩台位置梁高局部渐变加厚至700mm，翼缘的厚度与宽度、腹板的厚度均不变。图纸主要为上部结构钢桁架结构的施工图纸，同时要求对已施工的墩台进行改造利用。
……
主要材料：Q345qD钢材，C40混凝土，C20混凝土。钢结构均采用Q345qD钢。
……
共计55张，

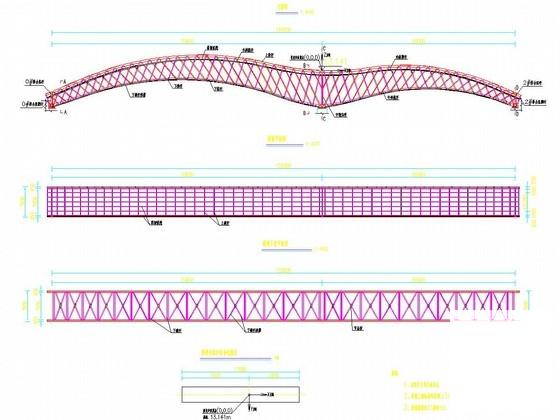

上部结构总体布置图

弦杆及加劲构造图

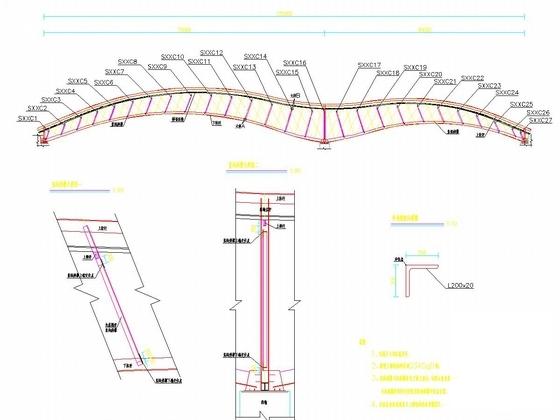

竖向斜撑放样图

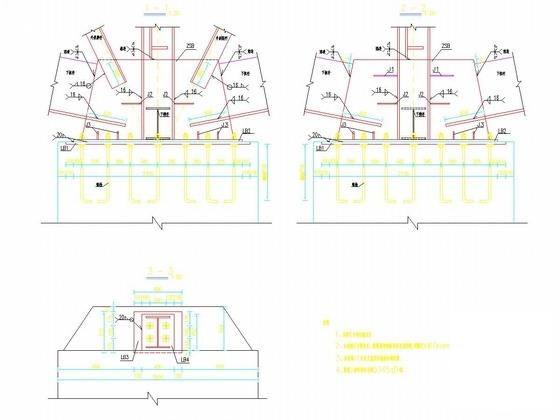

中墩墩顶连接构造图

2#桥台竖杆及桥台下横杆构造图

桥墩改造图

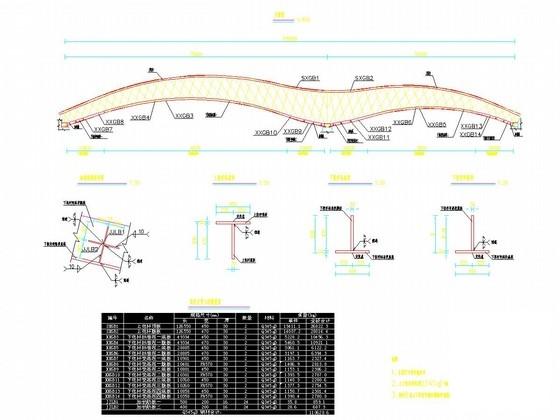

上横杆放样图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
