公路等截面悬链线箱形拱桥设计CAD图纸

• 使用性：公路桥

• 承重构件受力情况：拱桥

• 材料类型：钢筋砼桥

附件详情

• 01 说明

• 02 全桥工程数量表

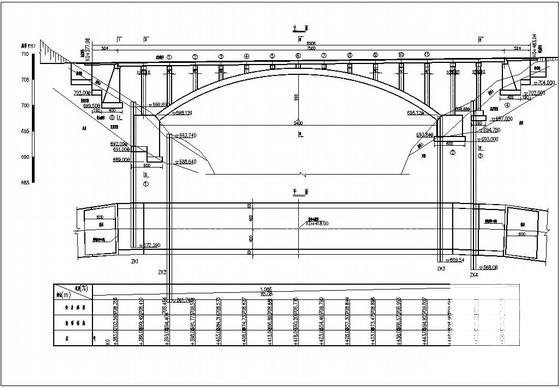

• 03~05 桥型布置图

• 06 主拱圈一般构造图

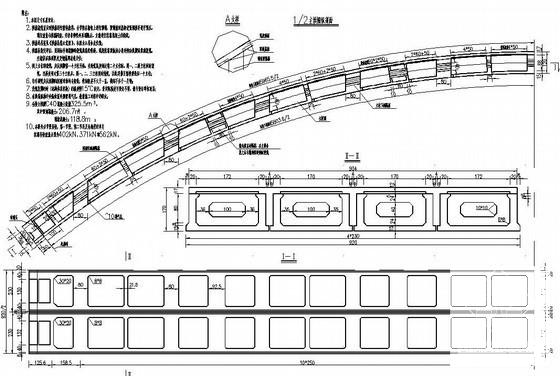

• 07 主拱圈坐标表

• 08 主拱圈节段划分示意图

• 09 拱箱钢筋布置图（一）

• 10 拱箱钢筋布置图（二）

• 11 拱箱接头钢筋布置图

• 12 拱箱顶板、盖板、横隔板钢筋布置图

• 13 拱脚一般构造图

• 14 拱脚接头钢筋布置图

• 15 1号拱座一般构造图

• 16 2号拱座一般构造图

• 17 拱座封脚钢筋布置图

• 18 拱座、立柱坐标表

• 19 拱上立柱一般构造图

• 20 拱上立柱帽梁钢筋布置图

• 21 拱上1~5、7~11立柱钢筋布置图

• 22 拱上6号立柱钢筋布置图

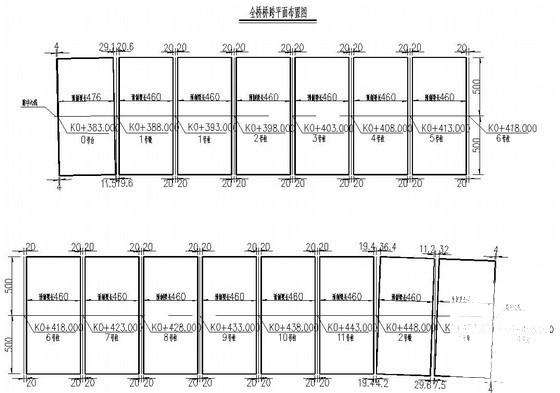

• 23 全桥桥跨 平面布置图

• 24 全桥行车道梁平面布置示意图

• 25 行车道梁一般构造图

• 26 A类小T梁钢筋布置图

• 27 B类小T梁钢筋布置图

• 28 C类小T梁钢筋布置图

• 30 行车道纵梁横隔板钢筋布置图（一）

• 31 行车道纵梁横隔板钢筋布置图（二）

• 32 行车道纵梁连接钢板构造图

• 33 行车道纵梁固结处现浇连续段钢筋布置图

• 34 行车道梁现浇桥面板钢筋布置图

• 35 桥面连续钢筋布置图

• 36 拱轴线预拱度示意图

• 37 桥墩墩柱中心坐标表

• 38 0号桥台一般构造图

• 39 4号桥台一般构造图

• 40 0号桥台台帽钢筋布置图

• 41 1号桥台台帽钢筋布置图

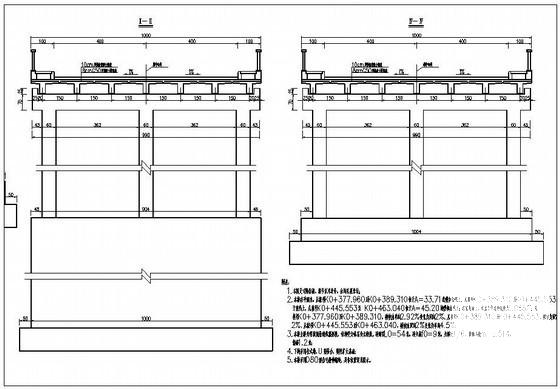

• 42 1、2号桥墩一般构造图

• 43 3号桥墩一般构造图

• 44 桥墩墩帽钢筋布置图

• 45 桥墩墩柱钢筋布置图

• 46 3号桥墩基础钢筋布置图

• 47 桥面排水布置图

• 48~50 人行道总体布置图

• 51 0号桥台搭板一般构造图

• 52 4号桥台搭板一般构造图

• 53 0号桥台搭板钢筋布置图

• 54 4号桥台搭板钢筋布置图

• 55 支座安装示意图

• 56 支座垫石钢筋布置图

• 57 桥台伸缩缝构造图

• 58、59 栏杆一般构造（一）~（二）

• 60 拱箱吊装示意图

附件详情

本桥主桥为等截面悬链线箱形拱，结构受力体系为无铰拱。净跨径L0=54米，净矢高f0=9米，矢跨比1/6，拱轴系数m=2.514，箱高1.2米。拱上设立柱，行车道梁为T形梁，理论跨径为5米，小T梁为先简支后连续结构，柱、梁在拱顶固接，其它地方释放。
下构采用柱式墩、U形桥台、明挖扩大基础。
本桥线型较复杂，特别是平面与横坡的变化。平面是通过调整纵向小T梁之间的湿接缝宽度来满足线型变化；横坡是通过调整拱上立柱及墩柱帽梁横坡来实现的。
