直线正交8+8+8m三跨简支钢筋混凝土空心板桥设计图CAD构造图

设计说明 ;桥梁主要工程材料数量表;桥梁总体设计图;桥梁桥台构造图;桥梁桥墩构造图;桥梁背墙钢筋图;桥梁挡块钢筋图;桥梁支座垫块钢筋图;桥面铺装构造图;桥面连续构造图;桥梁伸缩缝构造图;桥梁人行道构造图;桥梁栏杆构造图;桥梁空心板一般构造图;桥梁空心板中板钢筋图;桥梁空心板边板钢筋图;桥台盖梁钢筋图;桥墩盖梁钢筋图;桥台桩基钢筋图;桥墩桩基钢筋图;桥梁台后搭板钢筋图;桥下河道驳岸构造图;给水管过桥挑臂钢筋图

……

设计依据:《城市桥梁设计规范》CJJ 11-近代

桥梁设计安全等级:一级;设计基准期100年;设计使用年限50年。设计荷载:汽车荷载采用城-B级;人群荷载为4.0KN/。横坡:人行道为2.0%的向内坡,车行道横坡为1.5%的向外坡。桥梁断面布置:0.25m栏杆+2.0m人行道+11m车行道+2.0m人行道+0.25m栏杆=15.5m。本桥为三跨8+8+8=24m简支钢筋混凝土 空心板桥 。为直线正交桥。桥梁上部采用标准跨径钢筋混凝土空心板。板长为7.96m,板高0.42m,中板宽0.99m,边板挑臂宽0.25m。墩台支座为GYZ175X28mm板式橡胶支座。车行道桥面铺装层为8cmC40混凝土+2mm聚合物改性沥青PB()防水层+8cm AC-25C粗粒式沥青混凝土+4cm AC-13C细粒式沥青混凝土;人行道采用3cm花岗岩面砖(30X30cm)+2cm厚水泥砂浆结合层+8cm厚人行道板。在桥台背墙及空心板板端间设型钢伸缩缝,桥墩处桥面连续。桥梁下部结构采用桩接盖梁墩台、钻孔灌注桩基础。桩基直径为1.0m。

主要材料:C30、C40、C15混凝土,C25水下混凝土,C40钢纤维混凝土。HPB300、HRB400普通钢筋。橡胶支座GYZ系列。

……

共计23张CAD,

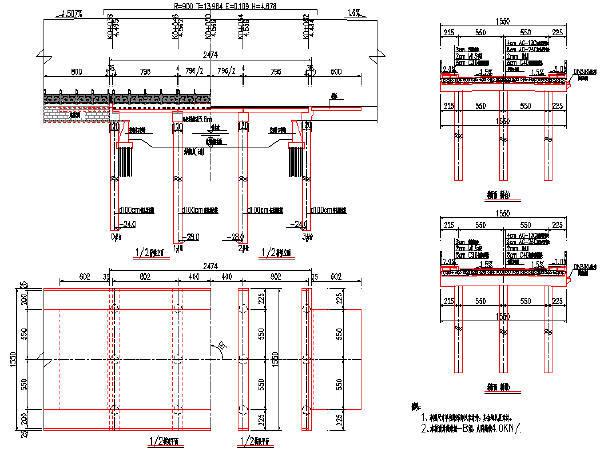

桥梁总体设计图

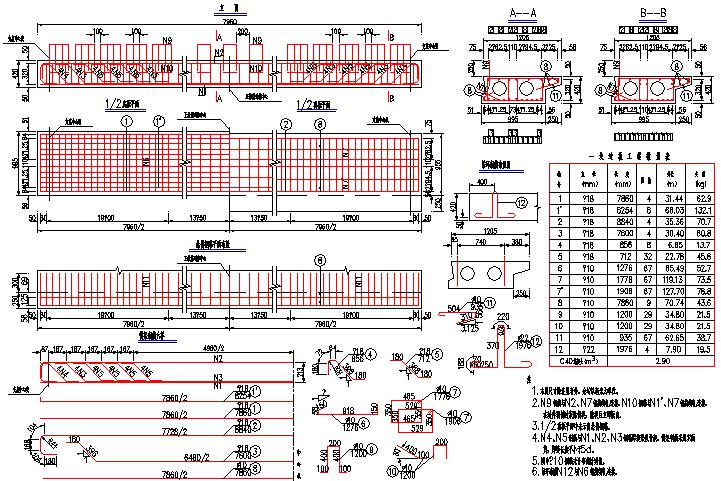

桥梁空心板边板钢筋图

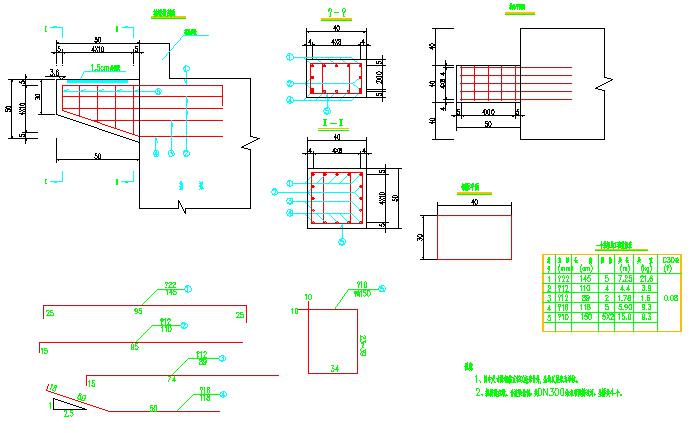

给水管过桥挑臂钢筋图

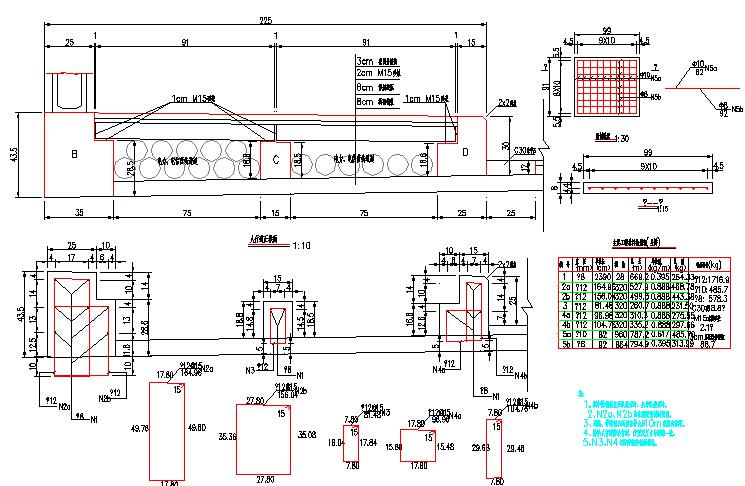

桥梁人行道构造图

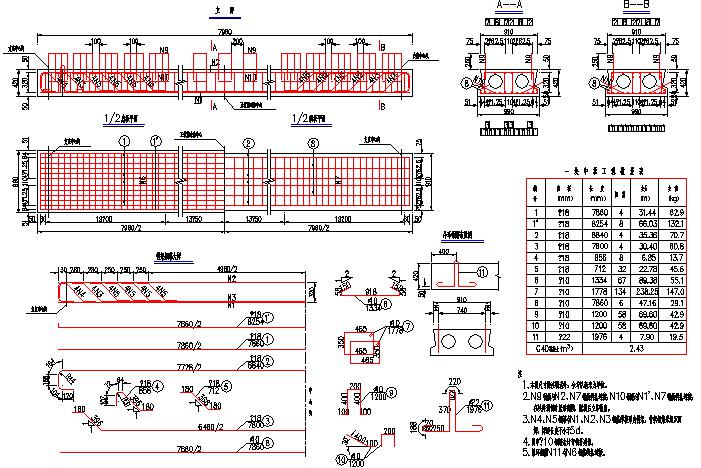

桥梁空心板中板钢筋图

桥墩桩基钢筋图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空心板桥设计图 - 1
    空心板桥设计图 - 1
  • 空心板桥设计图 - 2
    空心板桥设计图 - 2
  • 空心板桥设计图 - 3
    空心板桥设计图 - 3
  • 空心板桥设计图 - 4
    空心板桥设计图 - 4
  • 空心板桥设计图 - 5
    空心板桥设计图 - 5
  • 空心板桥设计图 - 6
    空心板桥设计图 - 6
以上是部分截图,请下载附件后查看完整高清内容
