预应力简支空心板桥CAD图纸

附件详情

上部结构为3×11米预应力混凝土简支空心板，桥面连续，右前夹角90°；下部采用柱式墩台，灌注桩基础。
汽车荷载：公路-Ⅰ级
桥面宽度：44米
地震动峰值加速度系数： 0.10g，相应于地震基本烈度为Ⅶ度
主要材料
混凝土：预制空心板采用C50混凝土,桥面铺装为沥青混凝土和C50混凝土，墩台盖梁为C30混凝土,墩台桩基为C25混凝土。
……
上部结构为3×11米预应力混凝土简支空心板，桥面连续，右前夹角90°；下部采用柱式墩台，灌注桩基础。
汽车荷载：公路-Ⅰ级
桥面宽度：44米
地震动峰值加速度系数： 0.10g，相应于地震基本烈度为Ⅶ度
主要材料
混凝土：预制空心板采用C50混凝土,桥面铺装为沥青混凝土和C50混凝土，墩台盖梁为C30混凝土,墩台桩基为C25混凝土。
为了防止预制板上拱过大，及预制板与桥面现浇层由于龄期差别而产生过大收缩差，存梁期不超过90d，若累计上拱值超过计算值4mm, 应采取控制措施。
……
该资料包含：
说明
全桥主要材料数量表

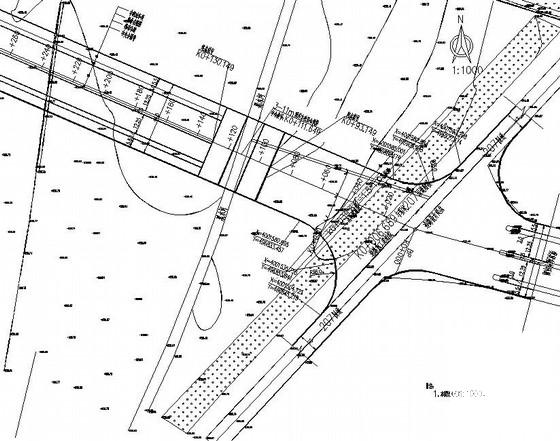

桥位平面图
桥型布置图(一)～(二)
标准横断面图
空心板一般构造图(一)～(二)
铰缝钢筋构造图
桥面连续钢筋构造图

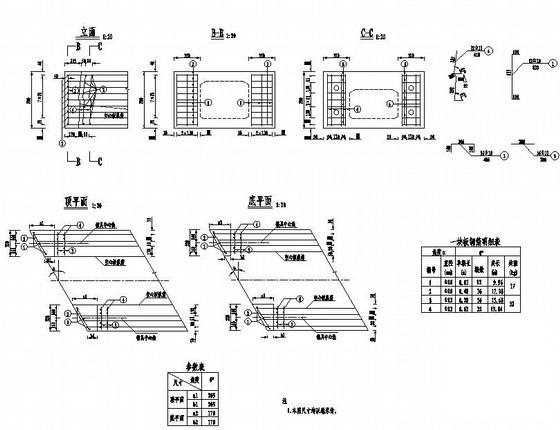

封锚端钢筋构造图

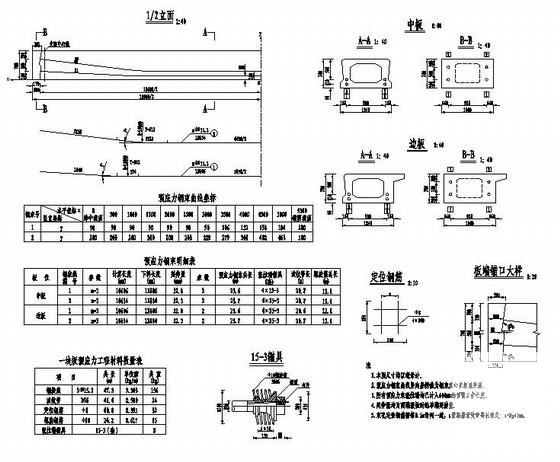

预应力钢束构造图
板端加强钢筋构造图
中板普通钢筋构造图(一)～(二)
边板普通钢筋构造图(一)～(二)
锚栓钢筋构造图
支座构造图
伸缩缝构造图
泄水管构造图
板底楔形块构造图
人行道一般构造图
人行道钢筋构造图
栏杆一般构造图
桩位坐标图
桥墩一般构造图

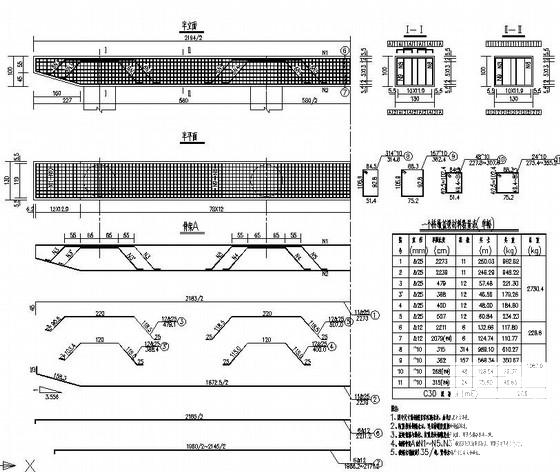

桥墩盖梁钢筋构造图
桥墩桩柱钢筋构造图
桥墩系梁钢筋构造图
桥墩支座垫石钢筋构造图
桥墩挡块钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
桥台耳背墙钢筋构造图
桥台支座垫石钢筋构造图
桥台挡块钢筋构造图
桥台挡土板钢筋构造图
桥台桩基钢筋构造图
桥台搭板钢筋构造图
桥台锥坡一般构造图
……
共计47张。
