公路等级：三级公路；设计时速：40Km/h（局部路段降低等级采用30 Km/h）；设计荷载：公路－Ⅱ级；道路标准轴载：BZZ-100；设计洪水频率：1/25。
标段全长6.359公里。老路路面宽度7.0m，路基宽度8.5～9.0mm。现场调查发现多处出现大面积坑槽、沉陷等病害，道路堆放杂物极多。原路面结构层主要为：50mm厚贯入式沥青碎石+200mm10%石灰土基层+200mm8%石灰土底基层。其中基层灰土施工宽度为8.0m。路面病害维修处治：因沥青路面老化，道路交通量增加造成的面层松散类坑槽，应沿所划轮廓线开凿至坑底稳定部分、清除槽底和槽壁的松动部分及坑内临时回填建筑生活垃圾等，采用水稳碎石进行修补找平，与水稳基层同步施工。因土基强度不够造成的路面沉陷、“弹簧”等现象，应全深式挖除老路病害部位以下500mm后，采用底部300mm8%石灰土回填，上部回填200mm低剂量水稳碎石作为底基层，挖补后与老路齐平。

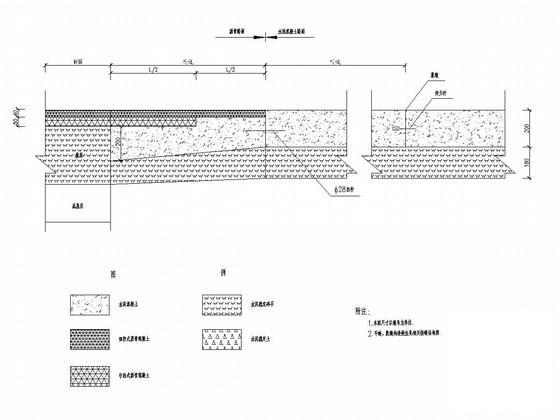

路基设计：路面宽度7.0m，路基宽度8.5m，路拱横坡1.5％，两侧各0.75m 土路肩，横坡3.0％。平曲线半径小于600m时设置超高，最大超高4%，路基超高采用绕路面中线旋转方式。当平曲线半径小于等于250m时，设置Ⅰ类加宽。填方边坡采用1:1.5，挖方边坡采用1:1。路基处理：老路利用加铺；反挖段路床超挖换填处理；弯道加宽段挖台阶处理。新旧搭接部位铺设双向塑料土工格栅。路基填方基本为培路肩及路床超挖换填土方。
……
路面结构组成设计：
（1）老路加铺段：
40mmAC-13细粒式沥青混凝土上面层+粘层+50mmAC-16中粒式沥青混凝土下面层+透封层+180mm水泥稳定碎石基层；
（2）反挖老路段
40mmAC-13细粒式沥青混凝土上面层+粘层+50mmAC-16中粒式沥青混凝土下面层+透封层+180mm水泥稳定碎石基层+200mm低剂量水泥稳定碎石底基层。
……
共计48张，
