先简支后连续(4x30+4x30)m后张法预应力T梁桥CAD图纸及构造图,布置图

  • 使用性:公路桥

  • 承重构件受力情况:梁桥

  • 材料类型:预应力桥

大桥计算表格23张; 设计说明 ;工程数量表;桥位平面;工程地质纵断面;桥型布置图;上部标准横断面图;桩位坐标图;主要工程材料数量表;T梁平面布置示意;施工程序示意图;T梁一般构造图;T梁预应力钢束布置图;T梁预应力钢束材料数量及引伸量表;T梁预应力钢束定位钢筋布置图;墩顶现浇连续段负弯矩钢束及定位钢筋布置图;墩顶现浇连续段负弯矩钢束齿板钢筋布置图;T梁梁肋钢筋布置图;边跨翼板钢筋布置图;中跨翼板钢筋布置图;T梁边跨梁端封锚钢筋布置图;T梁伸缩缝端梁端锚下钢筋布置图;T梁连续端梁端锚下钢筋布置图;端横隔梁钢筋布置图;中横隔梁钢筋布置图;设160型伸缩缝端翼板加厚钢筋布置图;墩顶现浇连续段钢筋布置图;桥面现浇层钢筋布置图;桥面泄水管布置图;支座构造;支座垫石布置及构造;桥墩一般构造;桥墩盖梁钢筋构造;桥墩墩身钢筋构造;桥墩系梁钢筋构造;桥墩桩基钢筋构造;桥台一般构造;桥台台帽钢筋构造;桥台背墙钢筋构造;桥台耳墙钢筋构造;桥台桩基钢筋构造;护栏构造及钢筋布置图;D80型伸缩缝构造图;D160型伸缩缝构造图;桥面伸缩缝处处理图;护栏伸缩缝挡板构造图;桩基础质量检测管构造图;桥台搭板一般构造;桥台搭板钢筋构造;桥台锥坡及护坡构造;防落网设计图;灯柱底座预埋构件构造;路灯接线盒构造图

……

设计依据:《公路工程技术标准》(JTG B01-近代);《公路桥涵施工技术规范》(JTG/T F50-近代)

汽车荷载:公路I级;道路分类与分级:公路一级;计算行车速度:60Km/h。4x30+4x30预应力砼(后张)T梁桥,先简支后连续;下部结构0号桥台采用柱式台,8号桥台采用座板台,桥墩采用柱式墩,0号台及桥墩采用桩基础, 8号台采用扩大基础。桥梁全长244.10米;左线起讫里程ZK31+246.5~ZK31+490.6,交角为90°,桥梁全长244.10米。0、8号桥台采用Z80型伸缩装置,4号桥墩采用XFII-160A2F型伸缩装置。

工程材料:C50混凝土、C40小石子混凝土、C30水下混凝土、C30混凝土。设计用普通钢筋为HPB300和HRB400钢筋。预应力设计采用的钢绞线公称直径为φs15.2mm,抗拉强度标准值为fpk=1860 Mpa。80、160型伸装置。预制T梁预应力锚固体系采用圆锚体系和相应的圆形波纹管系列。

……

共计78张CAD,23张计算表格。

桥型设计

T梁平面布置

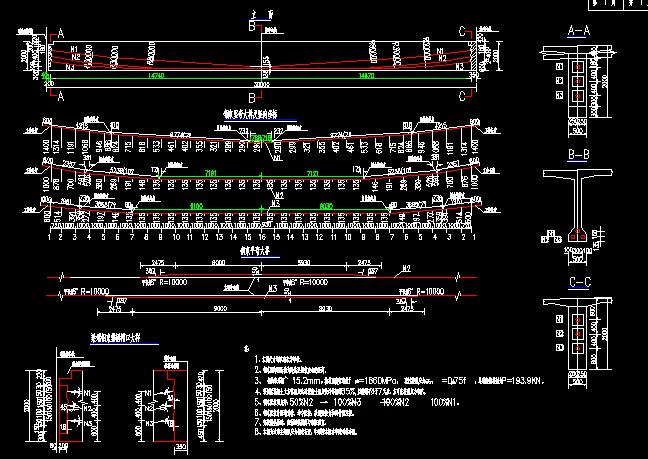

T梁预应力钢束布置图

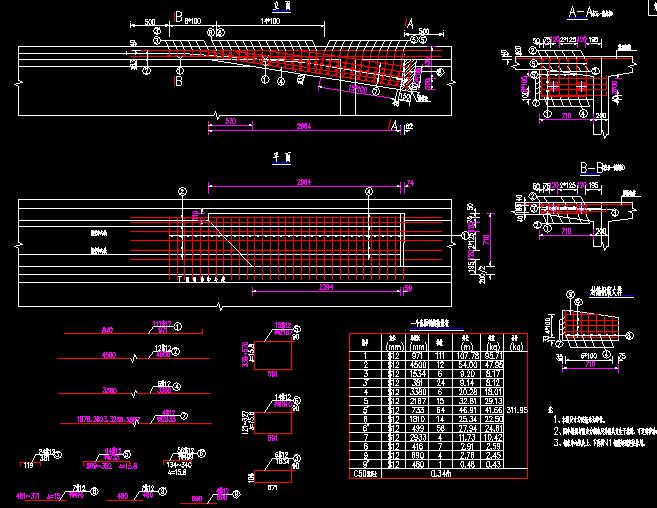

墩顶现浇段负弯矩钢束齿板钢筋布置图

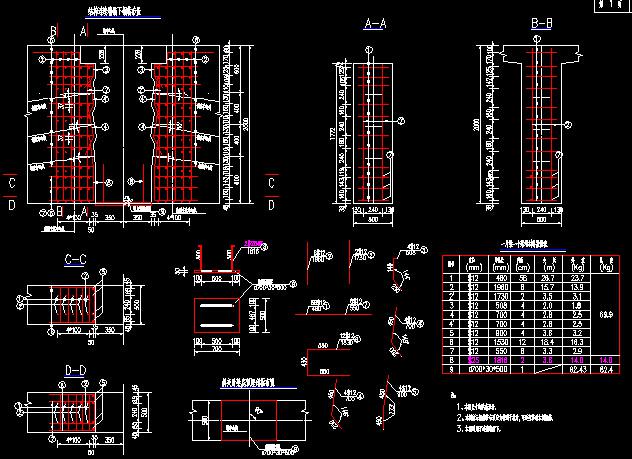

T梁连续端梁端锚下钢筋布置

防落网设计图
