净跨71米人行天桥钢桁架梁设计图纸cad构造图及节点详图

  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:71m
  • 承重构件受力情况:钢结构桥
  • 使用年限:永久性桥
  • 材料类型:钢桥

附件详情

该附件为净跨71米人行天桥钢桁架梁设计图,现行规范设计,节点详图丰富,设计清晰、准确,对桥梁设计人员有一定的参考借鉴价值。
......
,共13张CAD设计图。

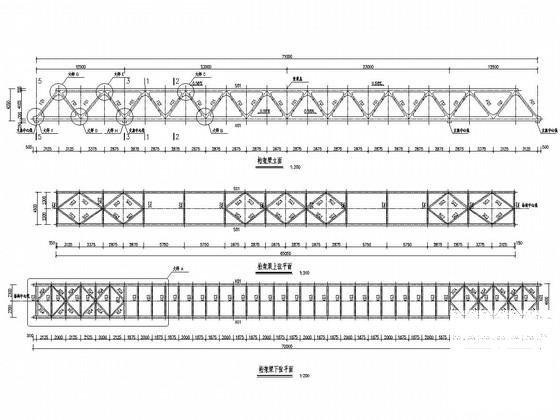

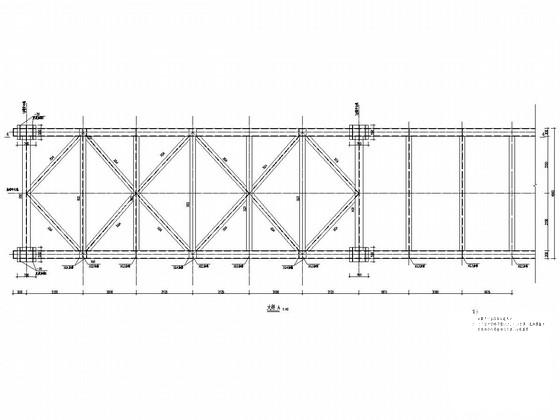

钢桁架梁构造图

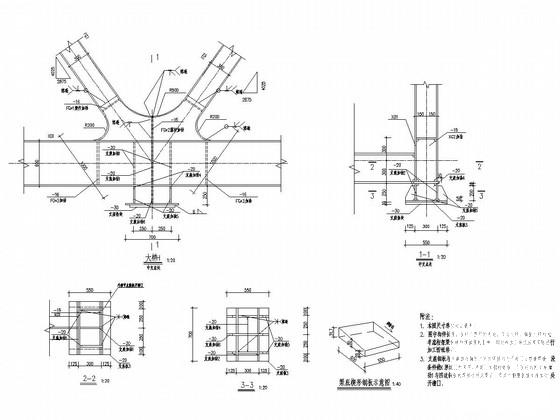

钢桁架梁节点详图

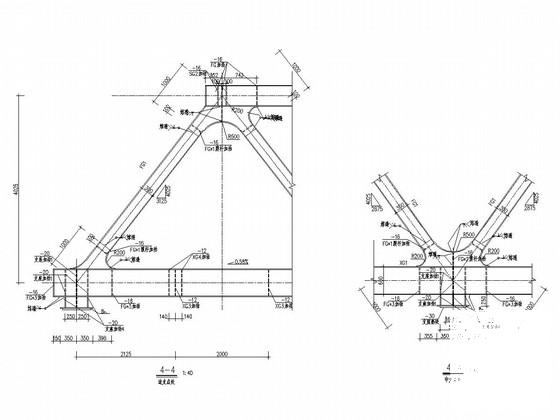

钢桁架梁节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 人行天桥钢桁架梁设计图 - 1
    人行天桥钢桁架梁设计图 - 1
  • 人行天桥钢桁架梁设计图 - 2
    人行天桥钢桁架梁设计图 - 2
  • 人行天桥钢桁架梁设计图 - 3
    人行天桥钢桁架梁设计图 - 3
  • 人行天桥钢桁架梁设计图 - 4
    人行天桥钢桁架梁设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
