1-16m空腹式石拱桥全套施工大样图cad构造图及施工流程图

附件详情

设计标准：
桥型：一孔净跨16m的空腹式石拱桥；
设计荷载： 公路-II级；
桥面宽度：净3.6+2×0.4米的护栏；
设计洪水频率：1/50
......
桥型方案：

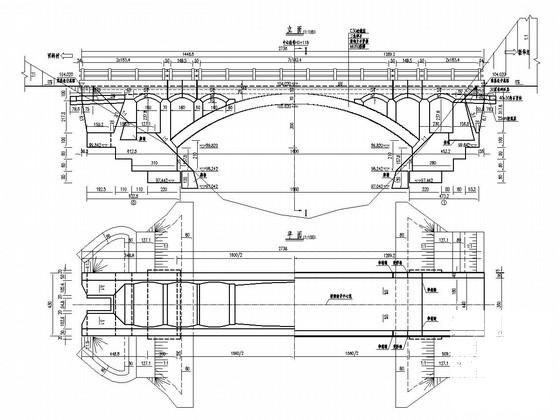

总体布置上部结构为一孔净跨16m的空腹式石拱桥，净矢高3.0m，主拱圈两肩各设有三个等跨腹拱圈，桥宽净3.6+2×0.4=4.4米，桥全长27.38米。
桥台采用U型桥台，扩大基础。
......
设计要点：
该资料的结构体系无铰拱圬工结构，按现浇构件设计。
设计计算采用平面杆系结构计算软件桥梁博士计算，拱上建筑不参与结构受力。
......

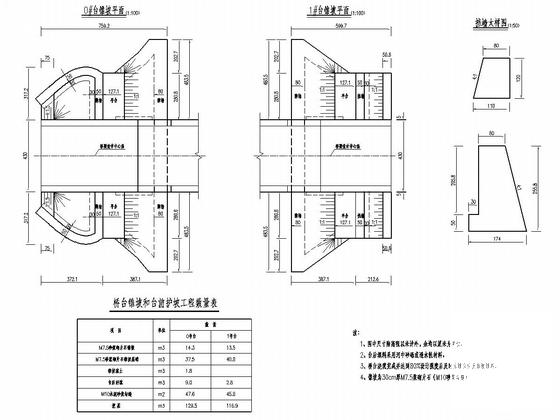

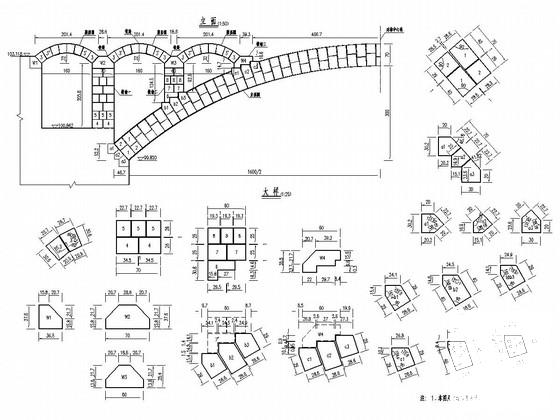

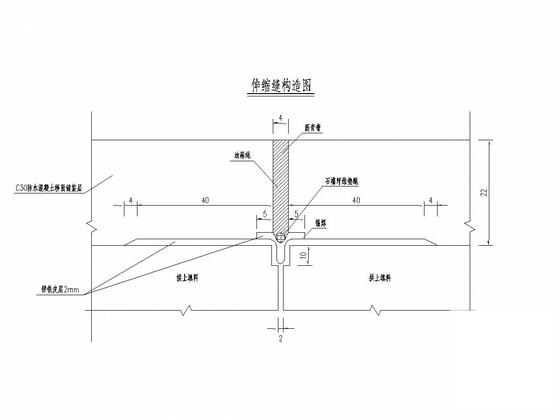

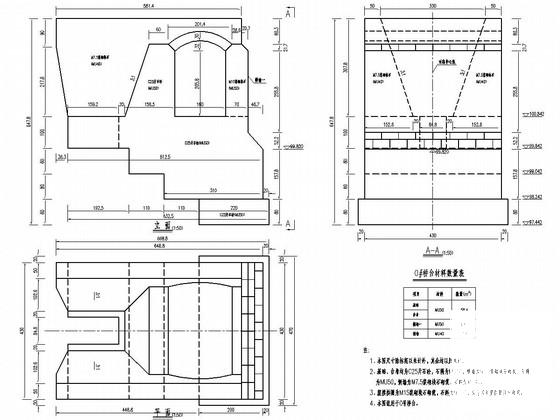

，共16张。
