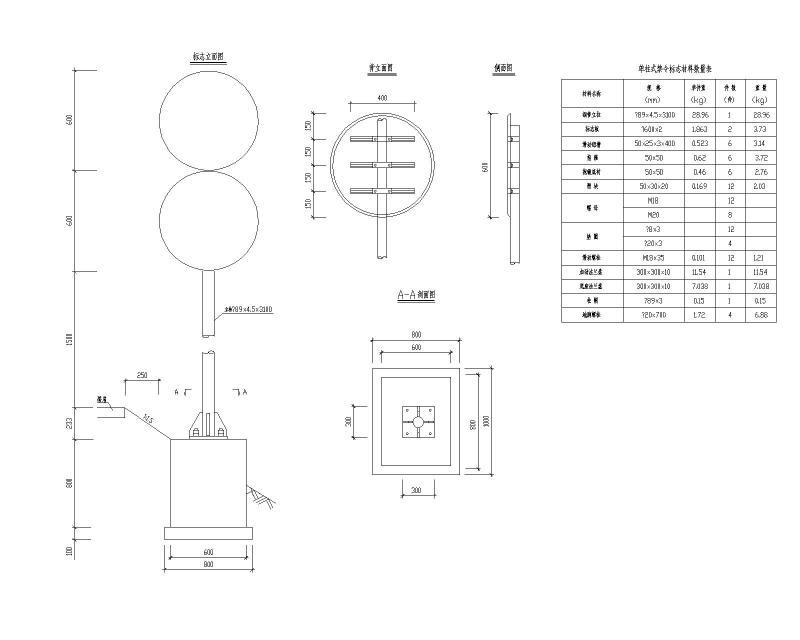

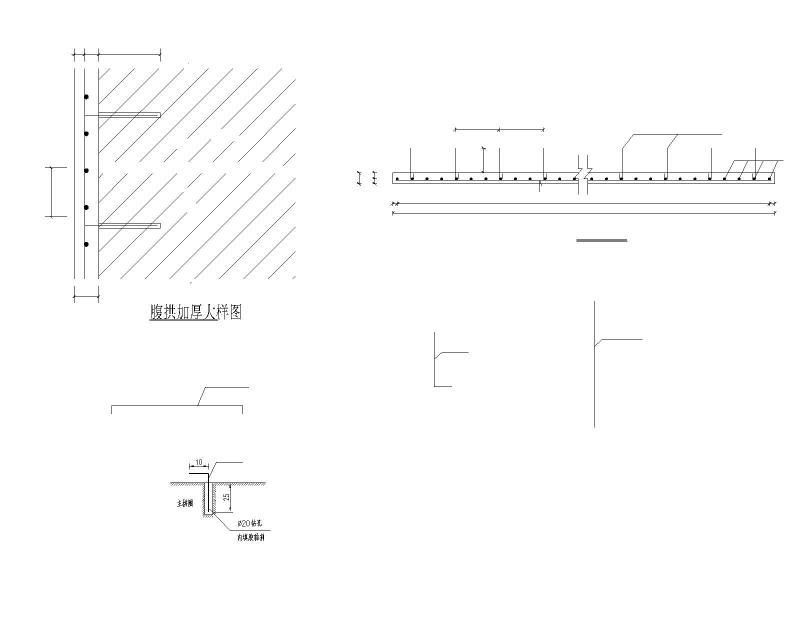

30m跨径单跨空腹式圬工拱桥病害处治施工图2019
，格式为dwg word，同类工程可下载参考。
一、项目概要:
-

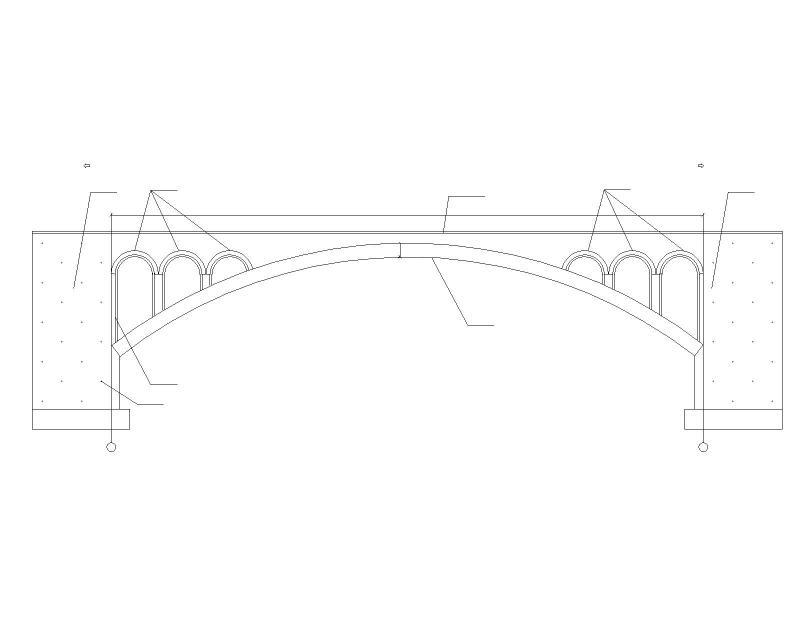

xx大桥道路等级为三级，是一座单跨空腹式圬工拱桥，本次实测桥梁全长52.0m，桥宽7.6m，跨径30.0m。上部结构由拱圈、拱上结构组成。主拱圈及拱上结构均由浆砌块石组成。主拱圈拱腹有一层混凝土加固层，拱圈厚0.7m，净跨30.0m，共有6个腹拱。
-
本桥下部结构由桥台、基础及河床组成。桥台均为重力式桥台，由砌体（粗料石）浆砌而成，无法明确桥台基础的型式、埋深及桥位处地质情况。本桥未设置锥坡、翼墙及调治构造物。
-
本桥桥面系由桥面铺装、栏杆、排水系统以及附属标志组成。该桥桥面横向布置：路肩（0.8m） 车行道（6.0m） 路肩（0.8m）。本桥桥面铺装采用水泥混凝土；上下游侧设置高0.8m波纹型护栏；本桥桥面未设置排水孔，依靠桥面纵横坡进行排水；
-
根据检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代）对高墩大桥技术状况进行评定。本桥全桥技术状况按最差部件评分，即全桥技术状况评分为53.60分，属于4类桥梁。
二、编制依据：
（1）《公路桥涵设计通用规范》（JTG D60-近代）
（2）《公路圬工桥涵设计规范》（JTG D61-近代）
（3）《公路桥梁加固设计规范》（JTG/T J22-近代）
（4）《公路桥梁加固施工技术规范》(JTG/T J23-近代)
（5）《混凝土结构设计规范》（GB 50010-近代）
（6）《公路钢筋混凝土及预应力混凝土桥涵规范》（JTG 3362—2018）
（7）《公路交通安全设施设计规范》（JTG D81-2017）
三、相关图片：
