市政道路无障碍设计施工大样图cad及盲道图

附件详情

该附件为市政道路 无障碍设计 施工图,适用于所有 市政道路 ,对 城市道路 设计人员有一定的参考借鉴价值。
......
该资料包含:

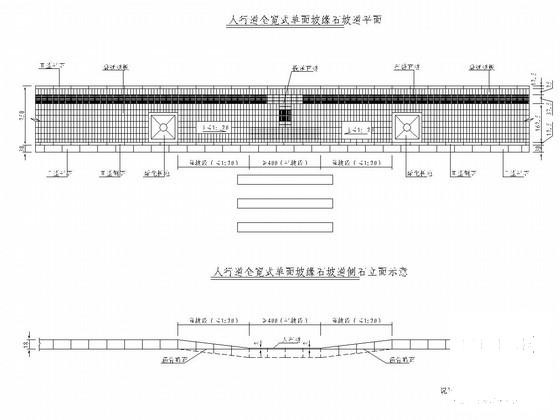

人行道上遇障碍物提示盲道布置示意、人行道全宽式单面坡缘石坡道、道口处人行道端部单面坡缘石坡道、道口处人行道端部单面坡缘石坡道、盲道大样图、人行道铺装设计图。
......
,共包含CAD设计图6张。

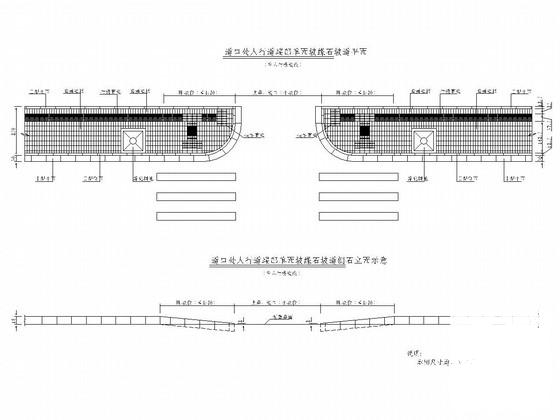

道口处人行道端部单面坡缘石坡道

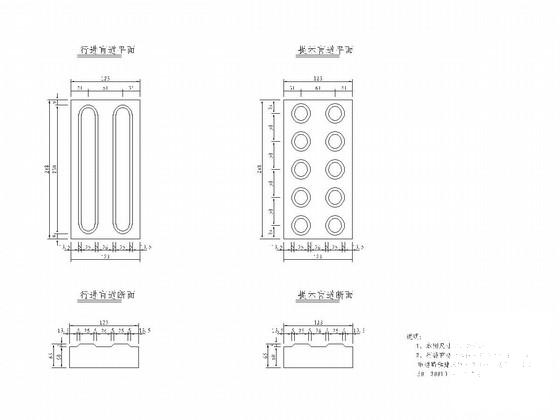

盲道大样图

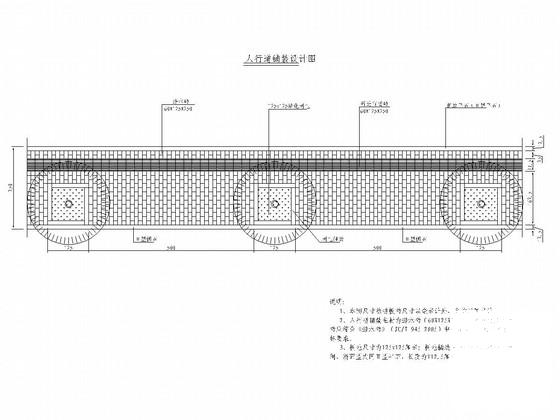

人行道铺装设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 市政道路无障碍设计大样图 - 1
    市政道路无障碍设计大样图 - 1
  • 市政道路无障碍设计大样图 - 2
    市政道路无障碍设计大样图 - 2
  • 市政道路无障碍设计大样图 - 3
    市政道路无障碍设计大样图 - 3
  • 市政道路无障碍设计大样图 - 4
    市政道路无障碍设计大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
