城市主干路Ⅱ级
沥青混凝土路面
计算行车速度为50km/h。
设计年限：沥青混凝土路面
设计使用年限为：15年
路面设计荷载标准：BZZ－100。
道路横向坡度：机动车道横坡：1.5%(双向)；人行道横坡：1%(向内)。
对于地下水位低于路面结构以下1.6m的路段，在路面结构底施做两步(每步厚20cm)8%石灰土，石灰土需要分层压实；对于地下水位高于路面结构以下1.6m的路段，路槽开挖至路面结构层底以下80cm处，压实后再铺一层土工格栅，铺筑40cm碎石垫层后，再施做两步(每步厚20cm)8%石灰土。
道路工程：
封面、工程位置示意图、平面图
直线和曲线及转角表、逐桩坐标表
纵断面图、标准横断面图、路面结构图
路基处理图、侧缘石大样图、井圈加固图
路口竖向
排水工程
封面、资料目录、排水工程位置示意图、排水管道平面图
雨水管道纵断面图、污水管道纵断面图、四合一基座
乙型检查井、丙型检查井、丁型检查井
三通直线交汇井总图、三通直线交汇井<3>盖板图
三通直线交汇井底板总表及<6>，<8>底板图
包管设计图
……
共计31张
雨水管道纵断面图
污水管道纵断面图
路面结构图
井圈加固图
道路纵断面图
侧石大样图

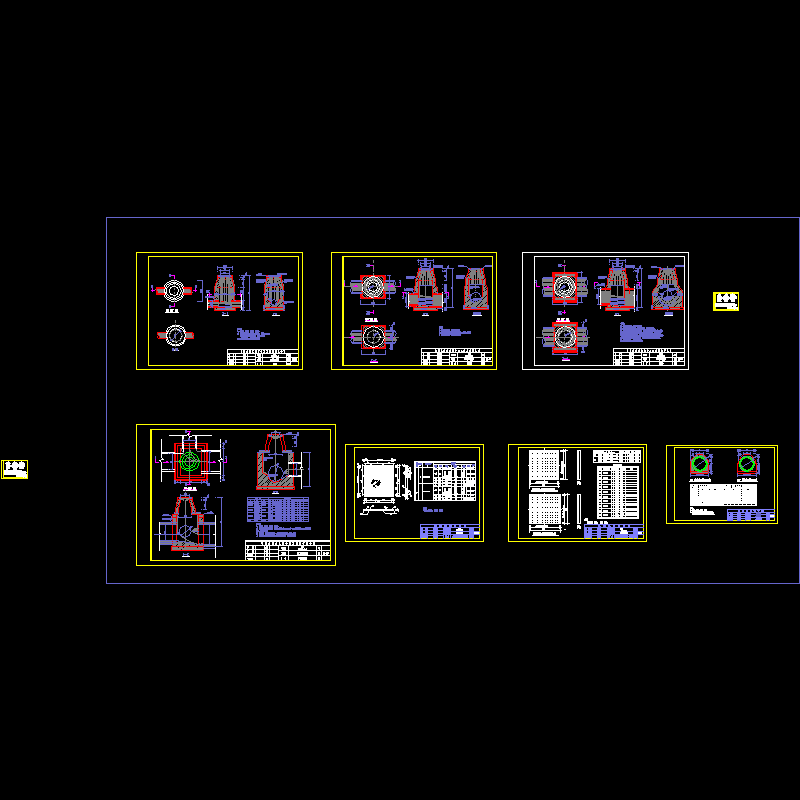

丙型检查井
三通直线交汇井总图

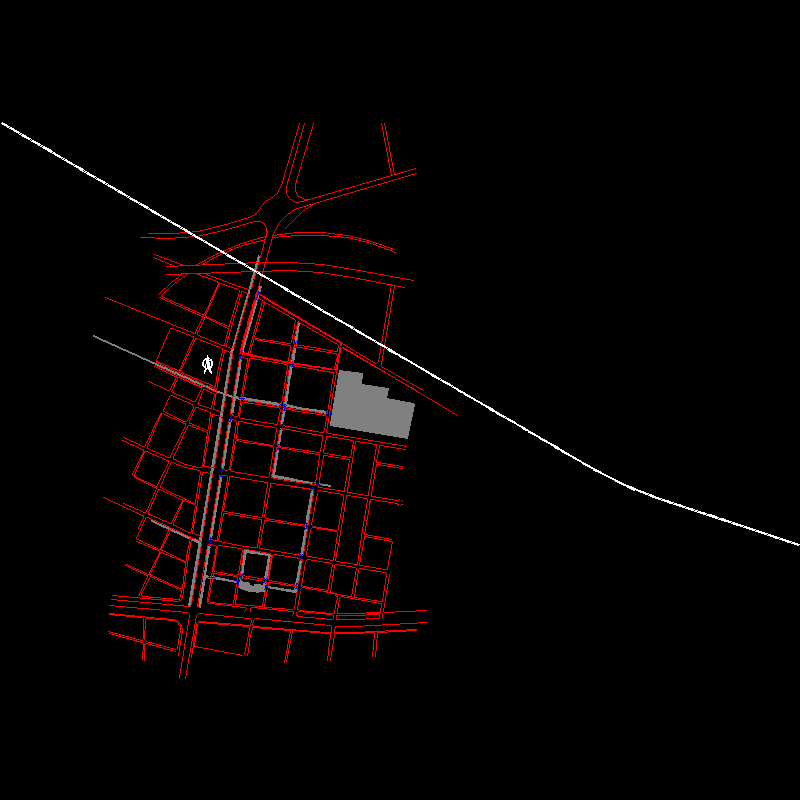

01位置示意图.dwg
井圈.dwg
地形.dwg
封面.dwg
排水井型及基座包管.dwg
排水总图规划十一.dwg

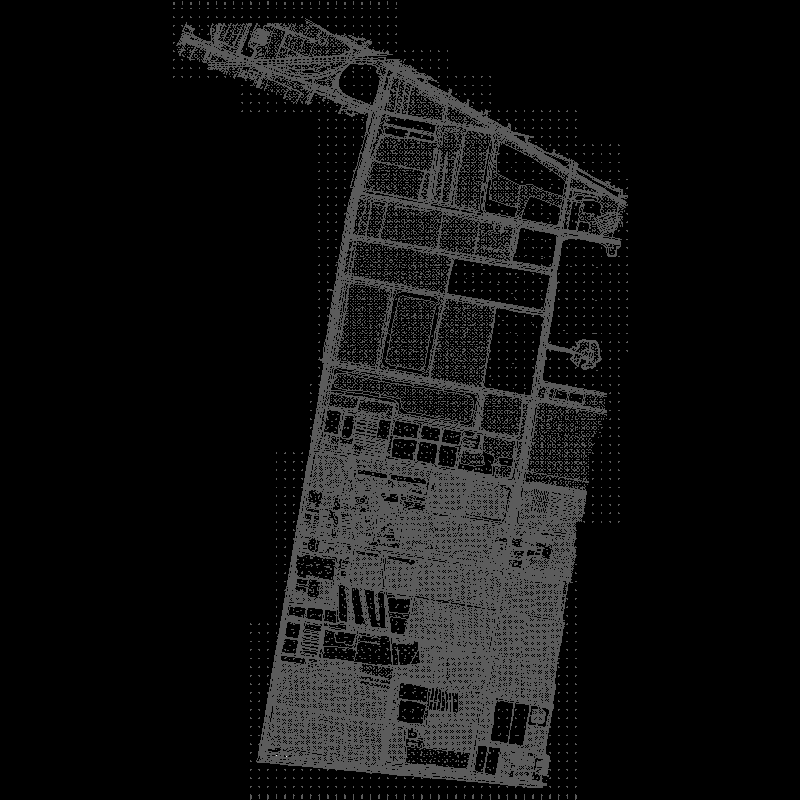

最后的 平面图(3-08下午).dwg
终稿 平面图(3-08下午).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
