双向四车道城市次干道施工大样图设计cad平面布置图及污水纵断面图

附件详情

  • 道路工程
  • 道路施工图 设计说明 及工程数量表
  • 道路施工图 设计说明
  • 道路主要工程数量表
  • 平面设计
  • 区位图

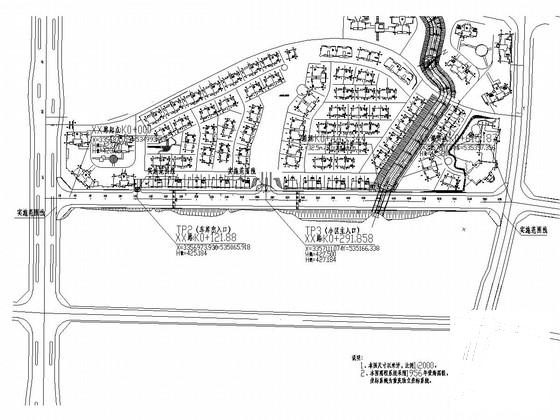

  • 道路总平面图
  • 分平面图
  • 直线、曲线及转角表
  • 逐桩坐标表
  • 纵断面设计
  • 纵断面图
  • 竖曲线要素表
  • 横断面设计
  • 道路标准横断面图
  • 一般路基设计图
  • 一般横断面图
  • 土石方计算表
  • 填挖交界处理设计图
  • 填挖交界处理工程数量表
  • 软土区平面图
  • 软基处理设计图
  • 软基处理工程数量表
  • 喷播植草护坡设计
  • 栏杆、隔离栅设置表
  • 竖向设计
  • TP1交叉口竖向设计图
  • TP4交叉口竖向设计图
  • 大样图设计
  • 沥青路面结构及路缘石设计图
  • 新旧沥青路面搭接图
  • 盲道设计图
  • 人行道 平面布置图
  • 人行道残疾人通道设计图
  • 石栏杆设计图
  • 隔离栅设计图
  • 树池大样图
  • 检查井井口加固设计图
  • 排水工程
  • 施工图 设计说明
  • 排水工程数量表
  • 排水标准横断面图
  • 雨水检查井表
  • 污水检查井表
  • 排水分平面图
  • 雨水纵断面图
  • 污水纵断面图
  • 雨水检查井大样图(D≤600)
  • 污水检查井大样图(D≤600)
  • 沉砂井大样图
  • 管沟开挖及回填图
  • 满包混凝土加固图
  • 管道接口大样图
  • 双篦雨水口大样图
  • 涵洞工程
  • 工程说明
  • 工程数量表
  • 箱涵平面布置
  • 箱涵平立面构造
  • 箱涵地质纵断面
  • 箱涵地质横断面
  • 箱涵一般构造
  • 箱涵钢筋构造图
  • 箱涵沉降缝及止水带构造
  • 电气照明工程
  • 资料目录
  • 设计说明
  • 路灯工程数量表
  • 道路照明分平面图
  • 路基灯杆标准横断面
  • 箱变高低压系统图(T1)
  • 路灯照明控制原理图
  • 路灯灯杆基础配置图
  • 灯杆与手孔位置图
  • 600X600手孔大样图
  • 800X800手孔大样图
  • 管线敷设断面图
  • 接地示意图

附件详情

图纸为双向四车道城市次干道全套施工图设计,共计133张,内容涵盖道路工程、排水工程、涵洞工程以及电气照明工程等,非常全面。
……
主要设计技术标准
(1)道路等级:城市次干道
(2)设计车速:30km/h
(3)设计荷载:
车行荷载:公路-II级
人群荷载:3.5KN/m2
路面设计轴载:BZZ-100
……
该道路全长约615.87米,路幅宽度24米,为城市次干道,双向四车道,具体分配为:4米(人行道)+8米(机动车道)+8米(机动车道)+4米(人行道)。
……
路面结构设计:
上面层:改性沥青玛蹄脂碎石混合料40mm(SMA13)
下面层:改性沥青混凝土AC-16厚50mm
稀浆封层:改性乳化沥青稀浆封层厚7mm
基 层:水泥稳定级配碎石基层厚200mm(水泥含量5.0%)
底基层:水泥稳定级配碎石底基层厚220mm(水泥含量4.0%)
……
该项目采用雨、污水分流制。雨水量计算按重庆市暴雨强度公式和流域汇水面积计算,根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。污水按城市综合污水量(城市综合用水量标准的85%)和规划人口进行计算,规划人口按控制性详细规划指标。
……
共133张,。

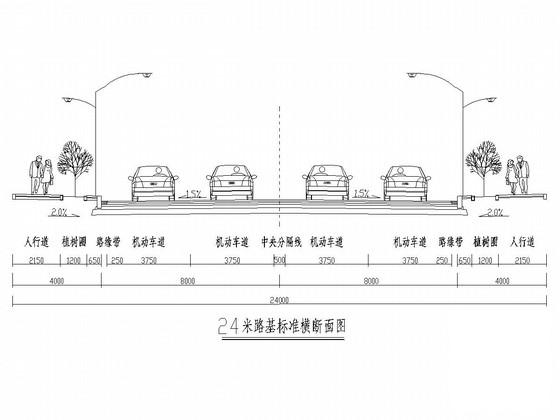

路基标准横断面图

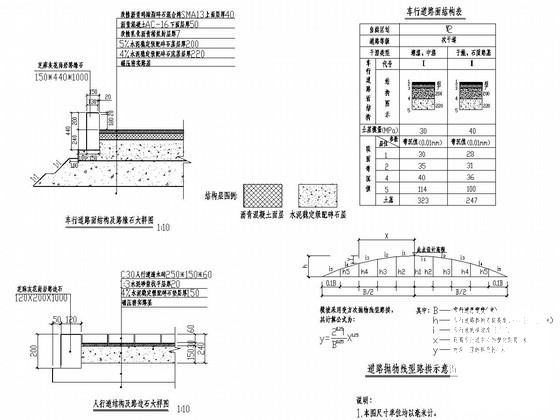

沥青混凝土路面及路缘石大样图

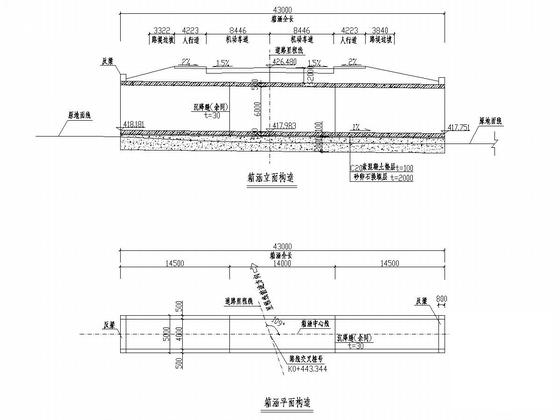

箱涵平立面构造图

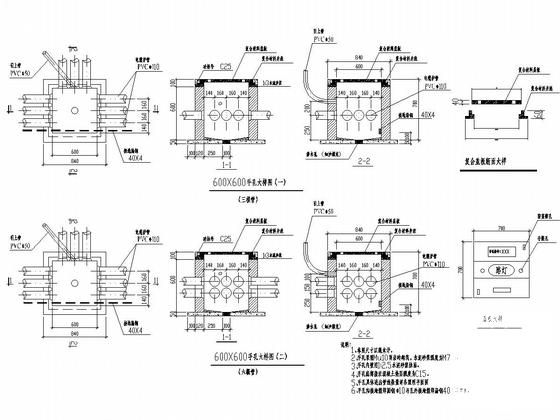

600X600手孔大样图

双篦雨水口大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 双向四车道施工大样图 - 1
    双向四车道施工大样图 - 1
  • 双向四车道施工大样图 - 2
    双向四车道施工大样图 - 2
  • 双向四车道施工大样图 - 3
    双向四车道施工大样图 - 3
  • 双向四车道施工大样图 - 4
    双向四车道施工大样图 - 4
  • 双向四车道施工大样图 - 5
    双向四车道施工大样图 - 5
  • 双向四车道施工大样图 - 6
    双向四车道施工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
