城市次干路双向四车道道路工程dwg格式CAD设计施工大样图

ttffdd7788 · 发表于 2020-9-12 13:17:05

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

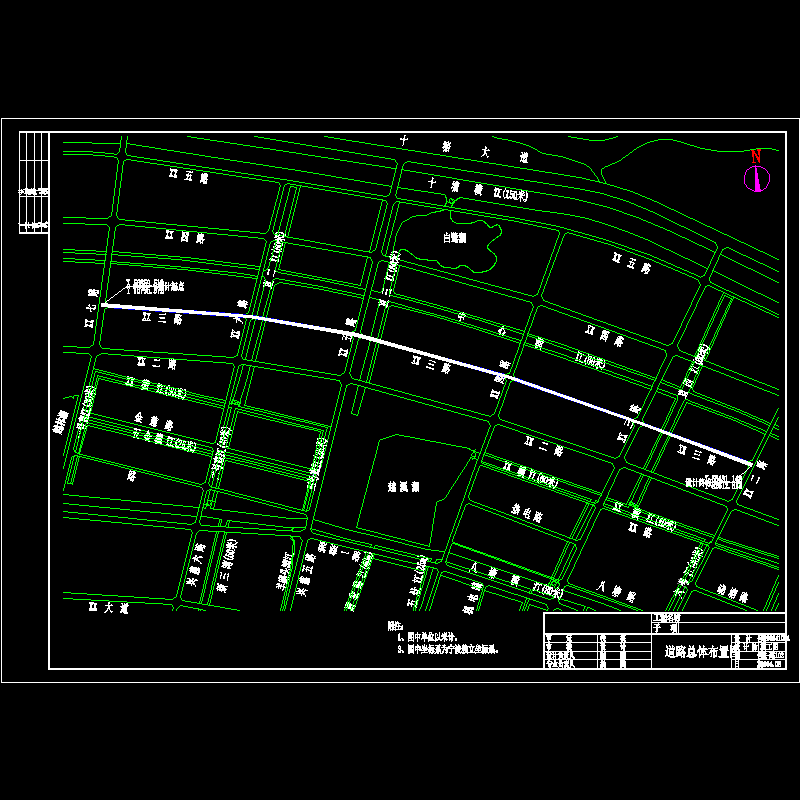

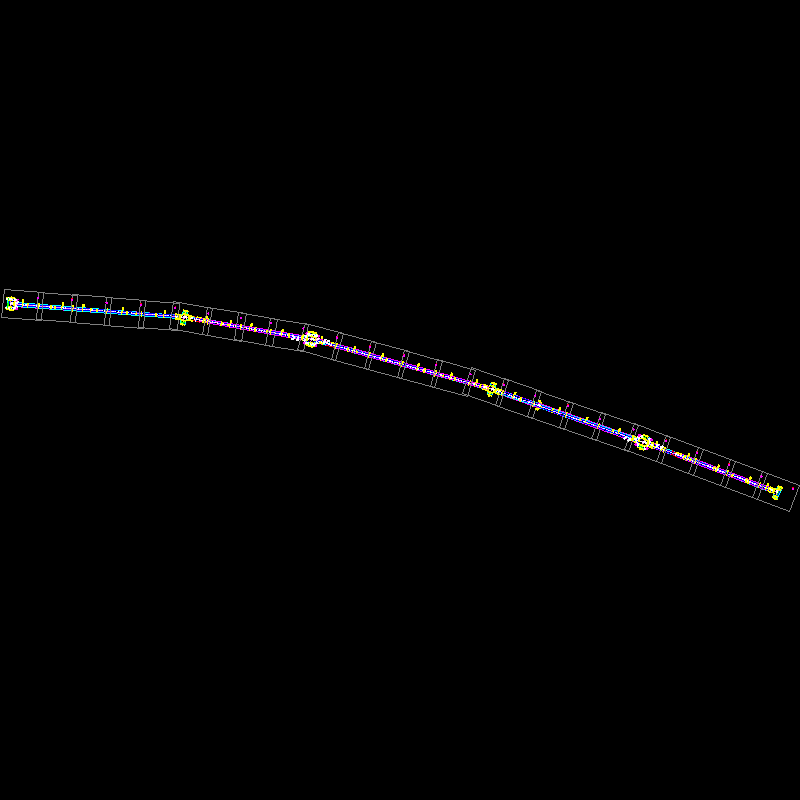

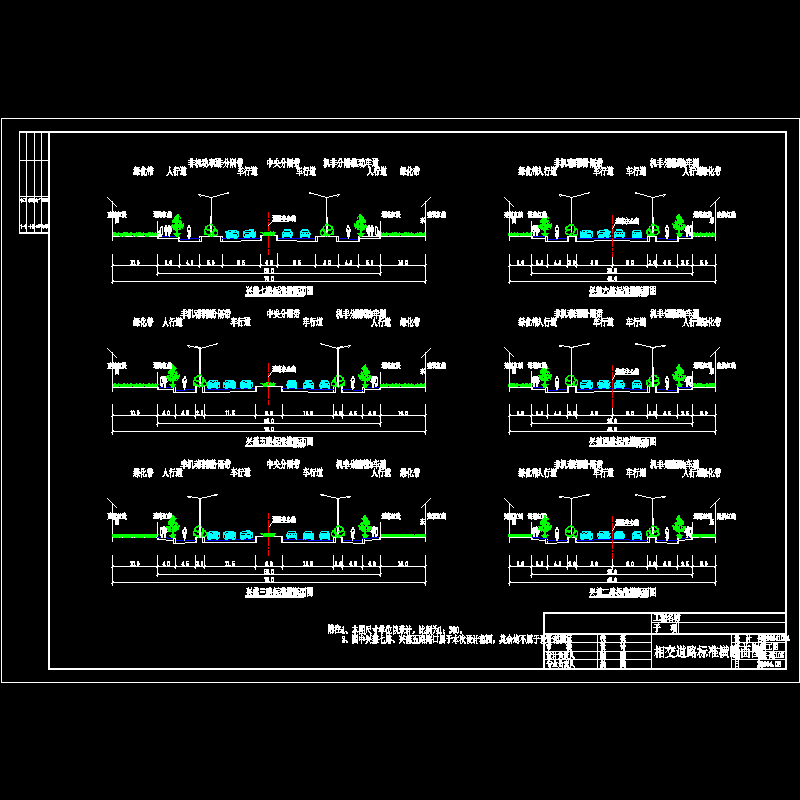

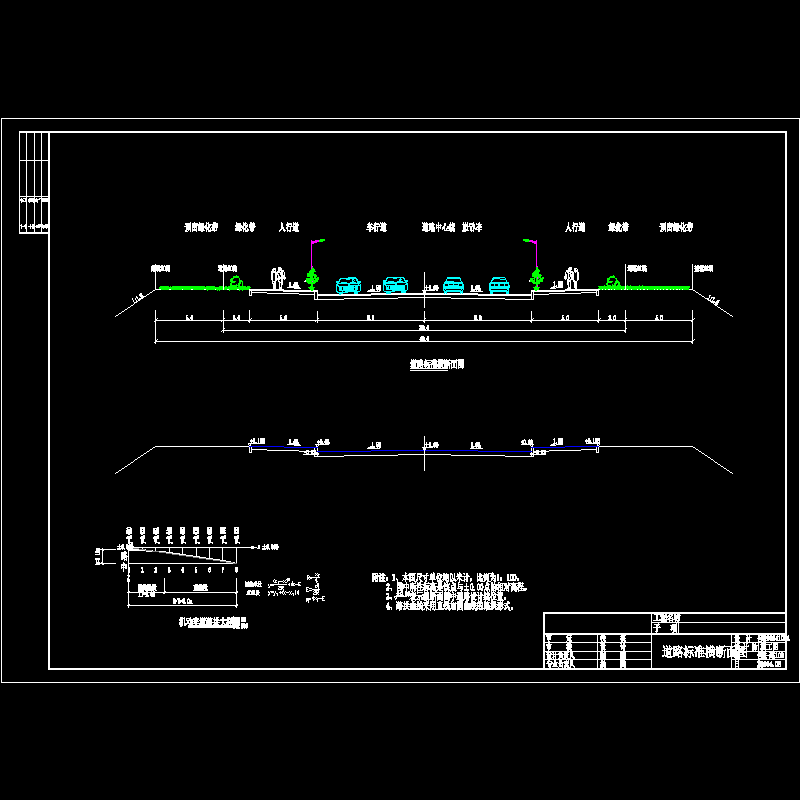

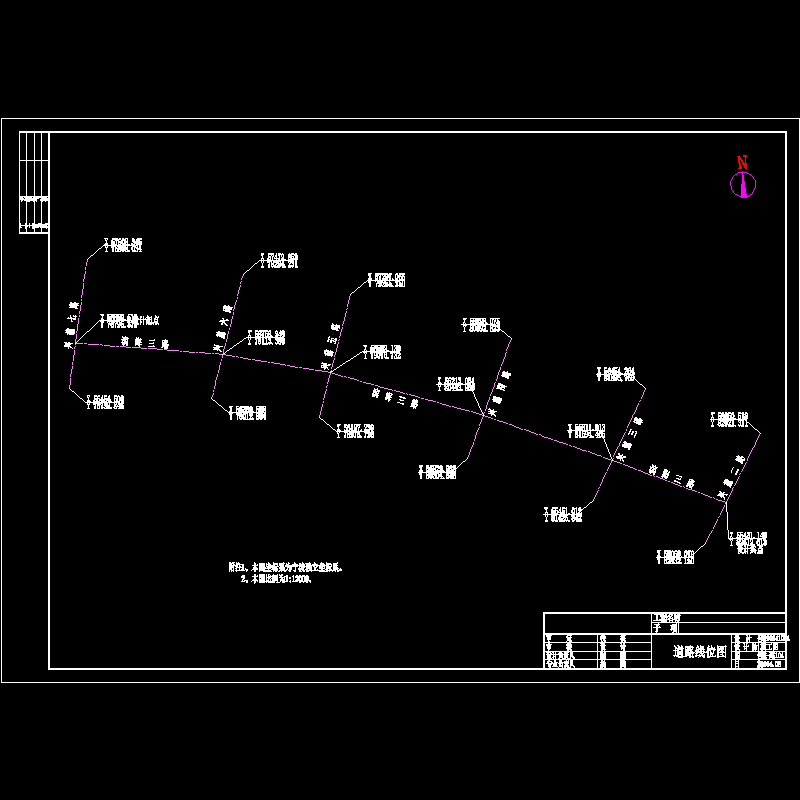

1）道路等级：城市Ⅱ级次干路，道路红线宽度30米，建筑红线宽度40米；　　2）设计计算行车速度：40km/h；　　3）路面结构设计标准轴载：BZZ-100KN 　　4）地震基本烈度：6度。　　全线共有六个平面交叉口。所有进交叉口段均拓宽一个车道，每个车道宽度为3.25米或3.5米，拓宽段长度为60~80米。　　路线的转点位于相交道路的交叉口，全线不设平曲线。　　路面结构：路面结构自上而下依次为：3厘米厚细粒式沥青混凝土（AC-10Ⅰ））（每吨沥青混合料掺2.5kg路用纤维DCPET）、4厘米厚中粒式沥青混凝土（AC-16Ⅰ）、6厘米厚粗粒式沥青混凝土（AC-25Ⅱ）、0.5厘米厚沥青下封层、18厘米厚6%水泥稳定碎石、15厘米厚4%水泥稳定碎石，总厚度为46.5厘米。人行道路面结构层自上而下依次为：8厘米厚C30彩色水泥混凝土大波浪砖（11.25X22.5X8）、2厘米厚1：3水泥砂浆卧底、10厘米厚C10水泥混凝土、5厘米厚级配碎石，总厚度为25厘米。　　…… 　　道路施工图设计说明　　道路总体布置图　　道路标准横断面　　道路线位图　　公交停靠站大样图　　道路土方横断面图　　锯齿形偏沟大样图　　道路无障碍设计　　道路路面结构图　　路基结构设计图　　交叉口竖向　　道路纵断面　　道路逐桩坐标表　　道路平面图　　相交道路标准横断面　　道路工程数量一览表　　…… 　　……共计53张CAD图
