市政道路工程多孔径类型涵洞设计施工图纸cad

附件详情

等级:公路-I级
桥涵设计洪水频率:涵洞:1/50
地震动峰值加速度:0.05g
地震动反应谱特征周期:0.35s
抗震设防烈度:Ⅵ度
......
项目概要:
本段道路范围内共五座涵洞,包括三座石拱涵,一座盖板涵和一座圆管涵。
本次道路加宽后,五座涵洞都需要接长处理。
接长段分别采用4.5x2.5m盖板涵、2.5x1.5m盖板涵和4.0x2.0m盖板涵。
桩号K0+750处为一座0.6mx0.6m的石盖板涵。出于施工方便,经济考虑,该资料用圆管涵接长,具体设计详第七篇雨水设计。
桩号K1+120处既有涵洞为圆管涵,管径约DN800,过流能力严重不足,此处暴雨时常发洪灾。故该资料拆除该涵洞并新建一座1.5x1.0m盖板涵。
......
,共17张CAD设计图。

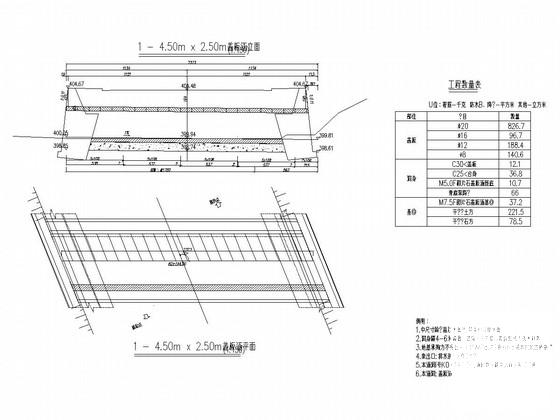

盖板涵施工图

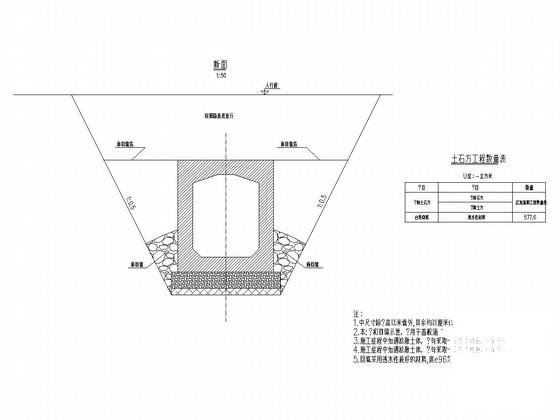

涵洞开挖及回填示意图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

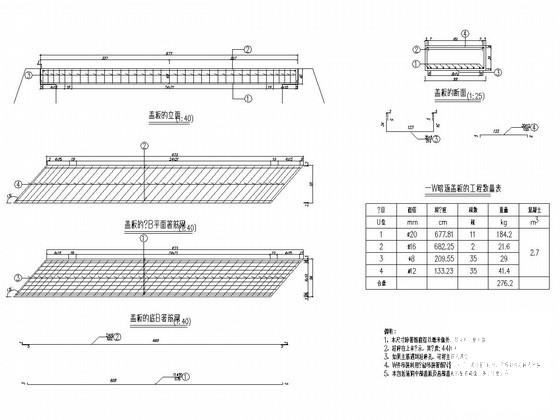

  • 多孔径类型涵洞设计图 - 1
    多孔径类型涵洞设计图 - 1
  • 多孔径类型涵洞设计图 - 2
    多孔径类型涵洞设计图 - 2
  • 多孔径类型涵洞设计图 - 3
    多孔径类型涵洞设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
