公路各种孔径圆管涵设计通用CAD图纸

搜索更多资源
该资料为 公路各种孔径圆管涵设计通用图(内含说明、大样、数量表等)， 供大家参考学习。
截取说明部分：
一、技术标准及设计规范：
该资料图编制主要依据交通部标准进行编制。
1、《公路工程技术标准》JTG B01-近代
2、《公路桥涵设计通用规范》JTG D60-近代
3、《公路钢筋混凝土与预应力钢筋混凝土桥涵设计规范》JTG D62-近代
4、《公路桥涵地基与基础设计规范》JTG D63-近代
5、《公路圬工桥涵设计规范》JTGD61-近代
二、主要技术标准
1、设计荷载：公路－Ⅰ级；
2、构造物所处环境类别：Ⅰ类；
3、设计安全等级：一级
三、主要材料
1、管身砼：C30砼。
2、管身钢筋：钢筋采用HPB300钢筋与HRB400钢筋。
3、基础：管身基础采用C 20砼。
4、洞口：帽石采用C20砼。
6、八字墙身、直墙墙身、一字墙身及基础采用C20砼。
7、洞口河床铺砌及隔水墙均采用C20片石砼，片石石材强度等级不小于MU50。

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

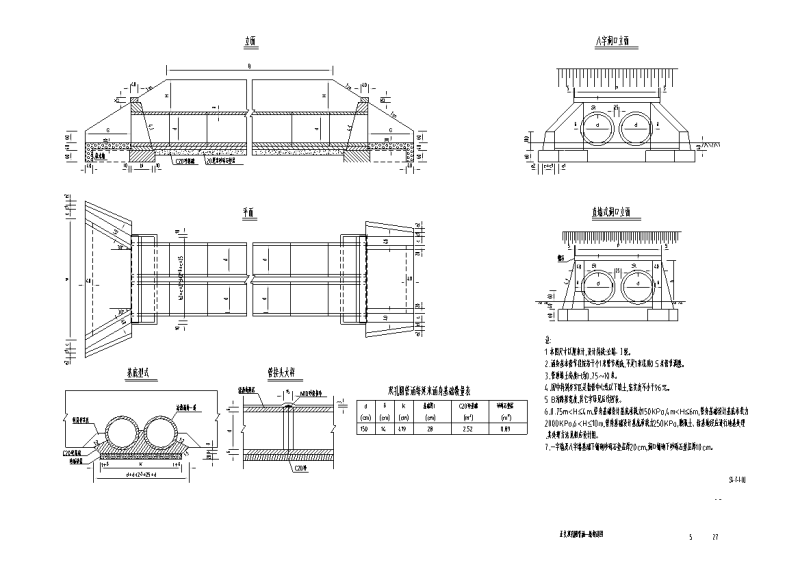

  • 圆管涵设计图纸 - 1
    圆管涵设计图纸 - 1

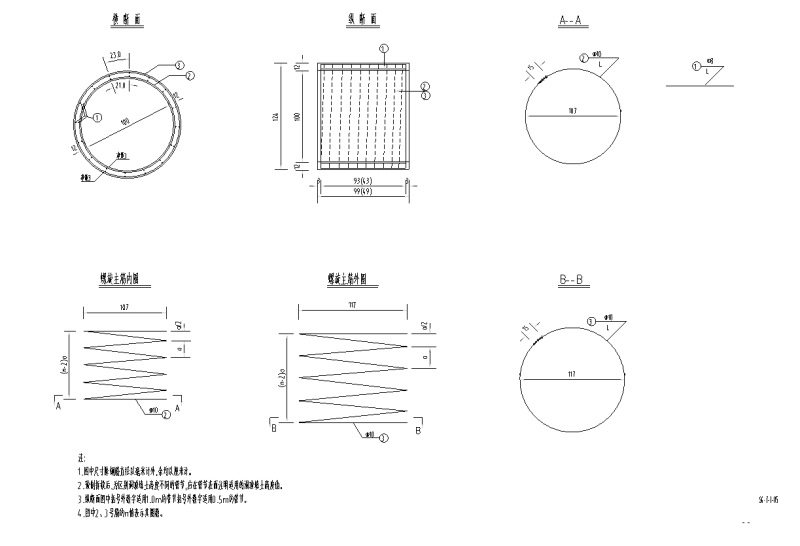

  • 圆管涵设计图纸 - 2
    圆管涵设计图纸 - 2

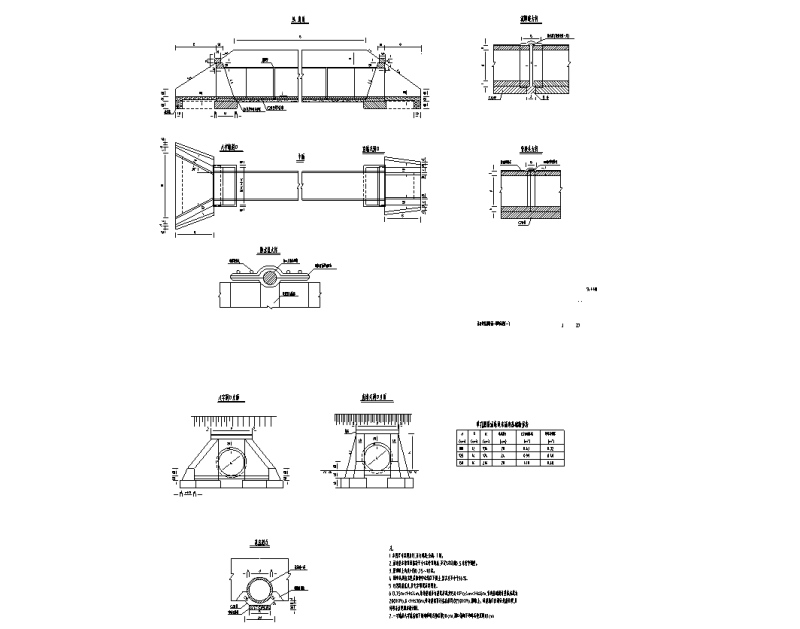

  • 圆管涵设计图纸 - 3
    圆管涵设计图纸 - 3

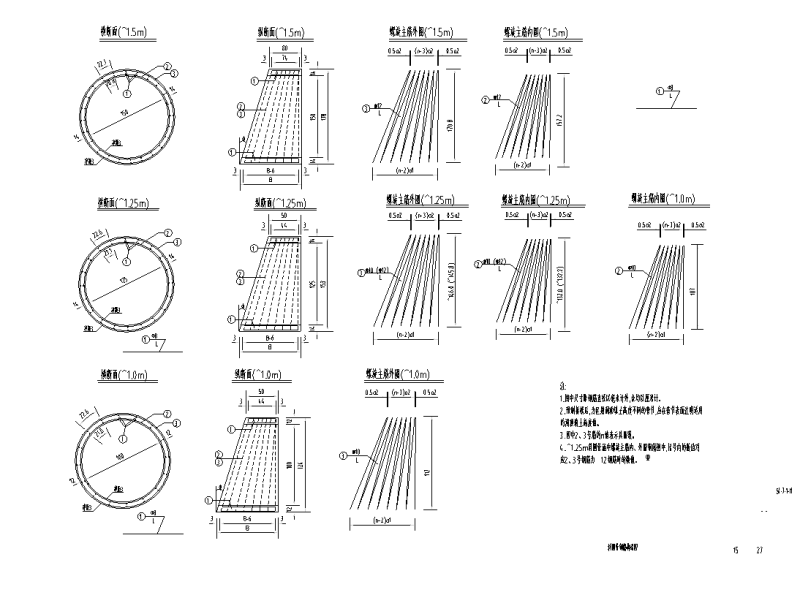

  • 圆管涵设计图纸 - 4
    圆管涵设计图纸 - 4

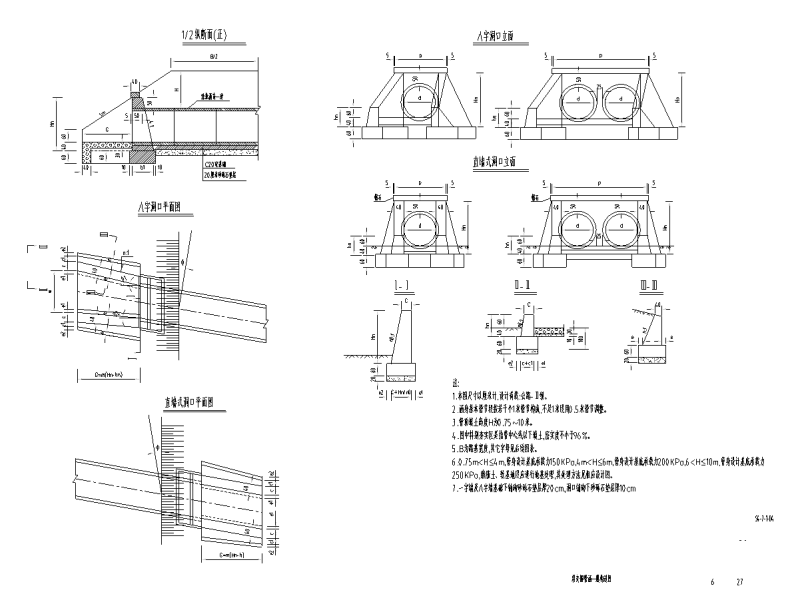

  • 圆管涵设计图纸 - 5
    圆管涵设计图纸 - 5
  • 圆管涵设计图纸 - 6
    圆管涵设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
