铁路工程上跨公路桥限高防护架设计图纸

附件详情

  • 结构图(一、二)框架桥限高5m以下 略宽5m以下
  • 结构图(一、二)框架桥限高5m以下 略宽10m以下
  • 结构图(一、二)框架桥限高5m以下 略宽15m以下
  • 结构图(一、二)限高2.5m以下 略宽3.0m以下
  • 结构图(一、二)限高4.0m以下 略宽8.5m以下
  • 结构图(一、二、三、四)限高4.5m以下 略宽8.5m以下
  • 结构图(一、二、三、四)限高5.0m以下 略宽11.5m以下
  • 结构图(一、二、三、四)限高5.0m以下 略宽20.75m以下

附件详情

铁路桥梁限高防护架适用于铁路各种桥梁上跨公路,为保证铁路桥梁安全,防治公路车辆因超高而撞击桥梁梁体,造成梁体破坏。本限高防护架适用于净高5.0m以下通过激动车辆的道路。
设计依据:
《公路技术标准》JTJ010-97
《公路桥涵设计通用规范》JTG D60-2004
《钢结构设计规范》GB50017-2003
《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》TB10002.3-99
……
建筑设计结构形式:
根据车辆质量及行车速度确定:
1、当车重15t,撞击速度40km/h路宽3.0m以下时使用门式结构;
2、当车重15t,撞击速度40km/h路宽8.5m以下时使用三角支架式结构;
3、当车重20t,撞击速度60km/h路宽8.5m以下时可根据现场情况选择三角支架或桁架式结构;
4、当车重15t或30t,撞击速度80km/h路宽11.5m以下时使用桁架式结构;
……
含“常用钢管规格型号一览表,限高架CAD图,限高架预算excel表”
……
共计24张(20)

框架桥结构图

限高架

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

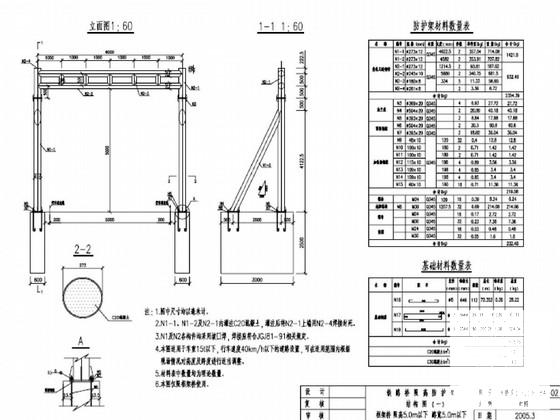

  • 限高防护架设计图 - 1
    限高防护架设计图 - 1

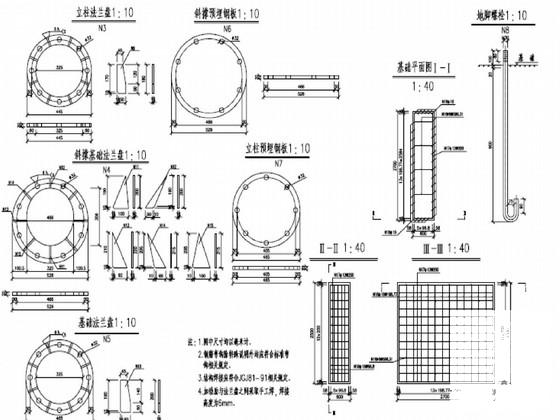

  • 限高防护架设计图 - 2
    限高防护架设计图 - 2

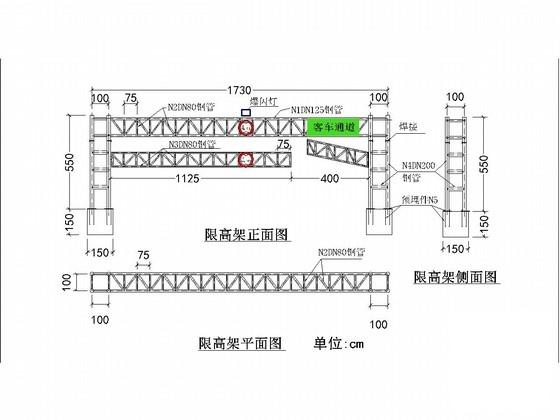

  • 限高防护架设计图 - 3
    限高防护架设计图 - 3
以上是部分截图,请下载附件后查看完整高清内容
