[CAD]绕城高速公路桥梁限高龙门架设计图纸.dwg

tyuxxjjgg · 发表于 2020-12-5 10:22:37

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

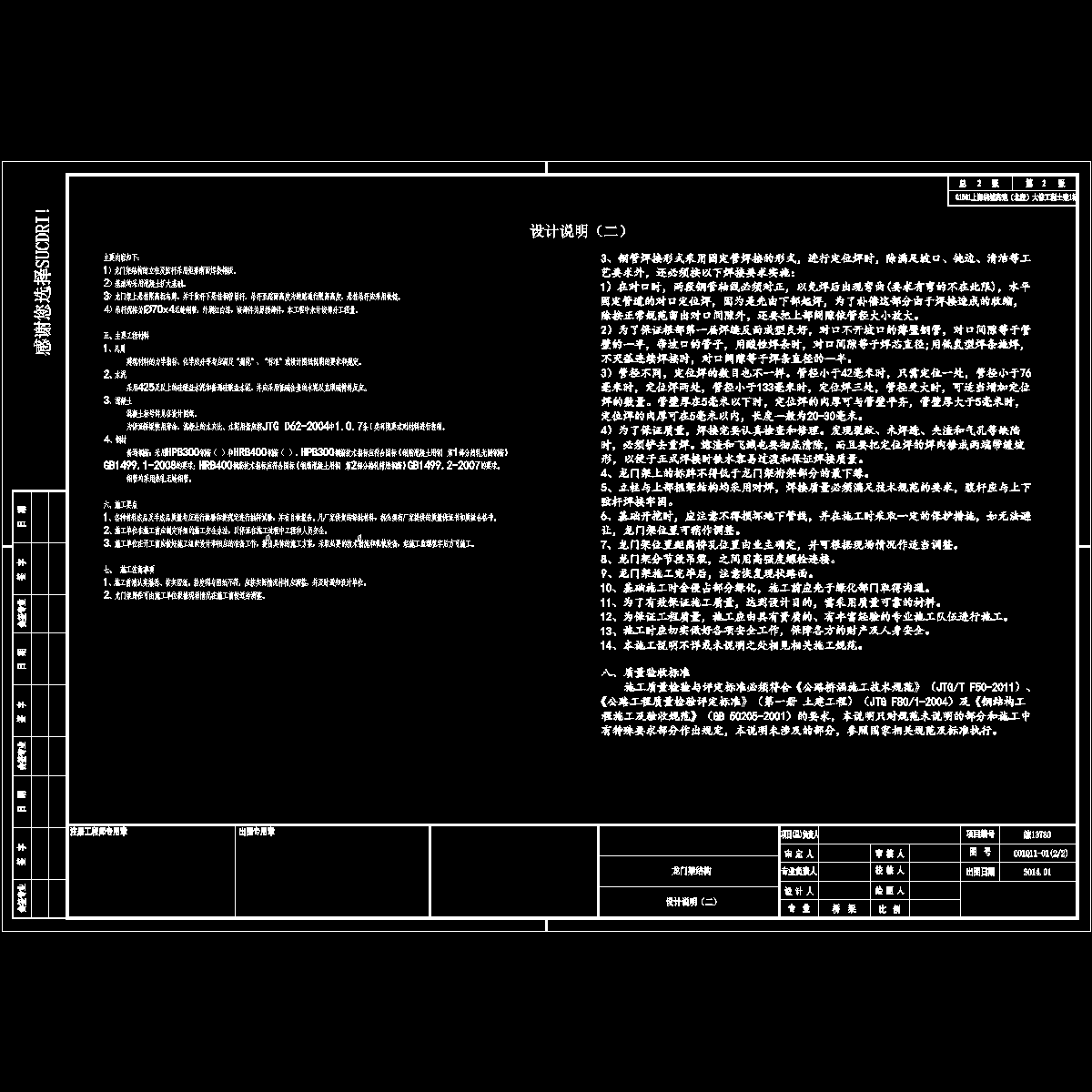

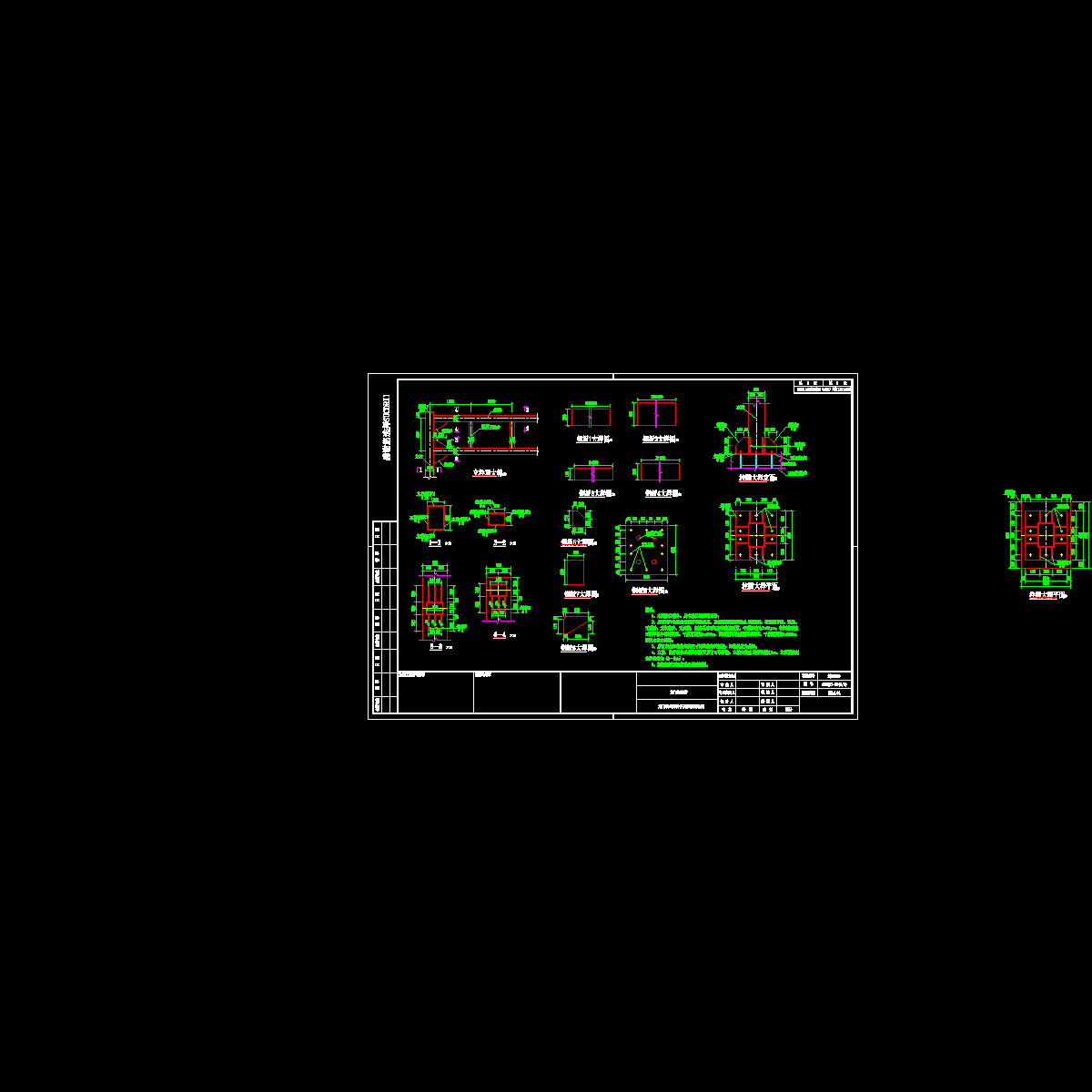

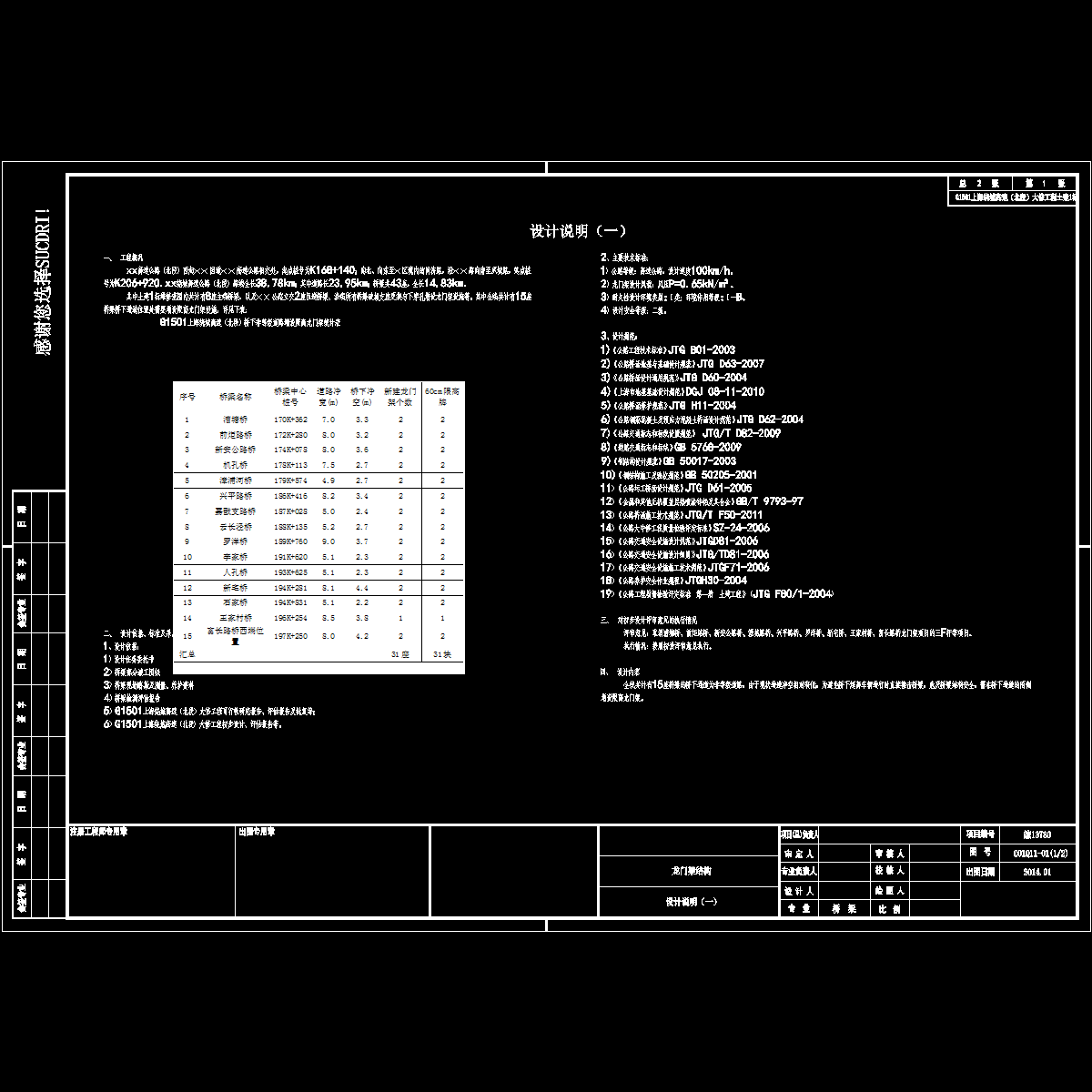

设计依据：《公路桥涵施工技术规范》JTG/T F50-2011；《上海市地基基础设计规范》DGJ 08-11-2010。　　绕城高速公路全长38.78km；其中道路长23.95km；桥梁共43座，全长14.83km。桥下通道位置处需要增设限高龙门架设施。普通钢筋：采用HPB300钢筋和HRB400钢筋。钢管均采用热轧无缝钢管。采用425及以上的硅酸盐水泥和普通硅酸盐水泥，并应采用低碱含量的水泥以克服碱骨料反应。　　主要内容：　　1）龙门架结构的立柱及弦杆采用矩形断面焊接钢板。　　2）基础均采用混凝土扩大基础。　　3）龙门架上悬挂限高标志牌，并于弦杆下悬挂钢管吊杆，吊杆至路面高度为道路通行限高高度，悬挂吊杆应采用铁链。　　4）吊杆规格为?70x4无缝钢管，外刷红白漆。
