市政道路交通安全设施施工大样图cad平面图及附着式电视监控柜

附件详情

  • 设计说明 4
  • 工程量表

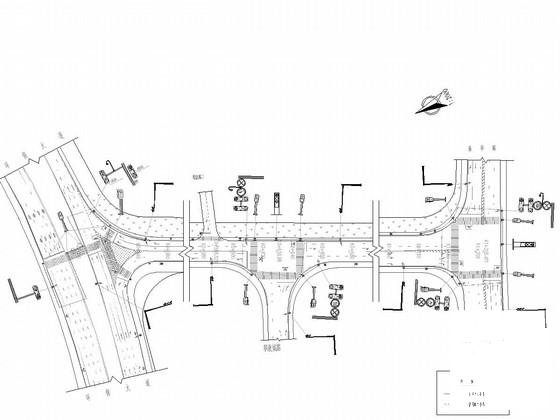

  • 交通设施平面图4
  • 交通设施图例
  • 交安管线平面图

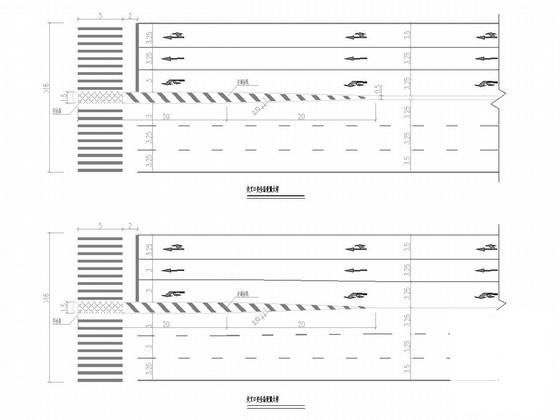

  • 主线标线布置图
  • 安全岛设置大样图
  • 导向箭头大样图
  • A型路名牌样式图
  • 车道分道标志
  • 指路标志杆件(T型路口)
  • 指路标志牌面(T型路口)
  • F杆标志基础(大)
  • 限速及禁停标志
  • 非机动车指示及辅助标志
  • 交叉口标志
  • 靠左右侧车道行驶标志及黄闪灯
  • 停车让行及向右行驶标志
  • 人行横道标志及太阳能黄闪灯
  • 减速让行、人行横道标志及太阳能黄闪灯
  • 限制质量、注意路面结冰标志
  • 单立柱标志基础
  • 人行横道灯杆件—双灯
  • 人行横道灯杆件—单灯
  • 人行横道灯基础
  • 信号灯杆件(7米)
  • 信号灯基础(9米以下)
  • 一体式信号灯杆件
  • 一体式信号灯基础
  • 信号灯接地极
  • 信号灯控制柜
  • 信号灯控制柜基础
  • 电子警察立杆件(7米)
  • 电子警察基础
  • 电子警察工控柜
  • 电子警察工控柜基础
  • 附着式电视监控杆件
  • 附着式电视监控柜
  • 电控柜
  • 电控柜基础
  • 接线井
  • 交安管线预埋

附件详情

设计依据:《 城市道路 交通设施设计规范》GB50688-近代;
交通管理设施按40km/h速度要求设计。规划路幅宽度:30米,路面实施宽度20米;设计荷载:路面标准为BZZ-100;桥涵标准:城-A级。全长1205.41米。交叉口采用交通信号灯控制,交叉口采用减速让行方式;其他现状支路采用停车让行及右进右出方式。道路中央设置单黄线,东侧人行道2米,西侧人行道4米。车行道对称设计,单侧由内至外的车道宽度分别为:3.25m(机动车道)+3.25m(混行车道)+0.5m(道路边缘线)。
交通标志按不同的功能分为:警告标志、禁令标志、指示标志、指路标志四大类。交通标线分为:路面标线、突起路标和立面标记。交通信号灯由红灯(表示禁止通行)、绿灯(表示允许通行)、黄灯(表示警示)组成。为了使晚间车辆安全行驶,在路面上设计突起反光道标,两侧防护栏或者支挡构建筑物上设红、黄反光诱导。行人过街系统包括人行横道、人行天桥和人行地道,其作用在于引导和规范行人从指定地点横穿道路。
……
交通工程的设计内容包括交通设施(包含标志、标线、交通信号等)和交通监控设施。
……
共计44张,


安全岛设置大样图

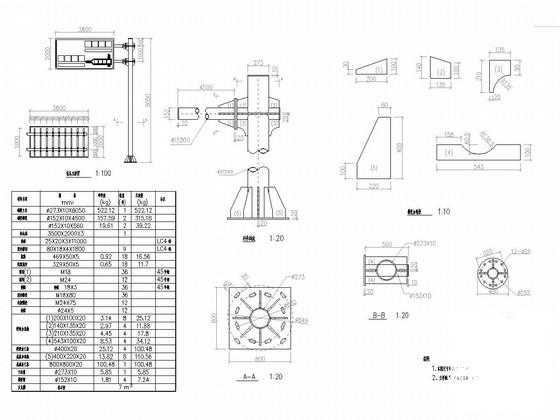

指路标志杆件(T型路口)

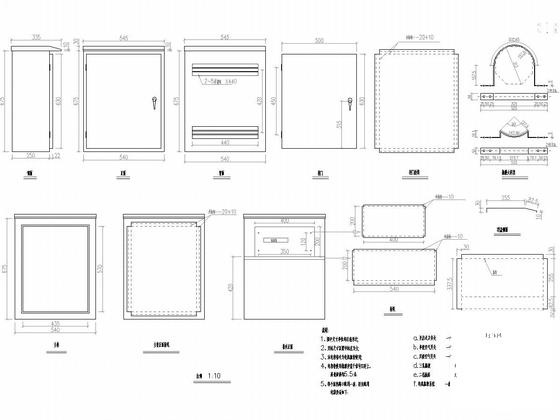

附着式电视监控柜

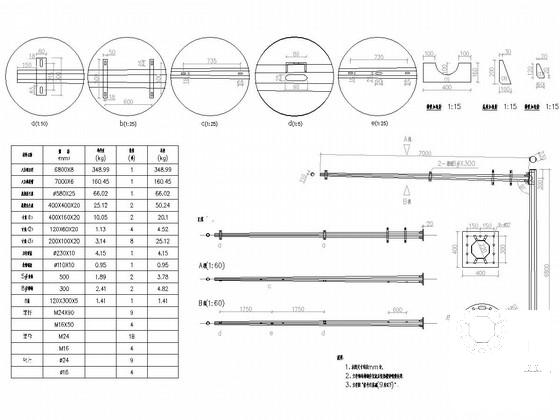

信号灯杆件(7米)

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 道路交通安全施工大样图 - 1
    道路交通安全施工大样图 - 1
  • 道路交通安全施工大样图 - 2
    道路交通安全施工大样图 - 2
  • 道路交通安全施工大样图 - 3
    道路交通安全施工大样图 - 3
  • 道路交通安全施工大样图 - 4
    道路交通安全施工大样图 - 4
  • 道路交通安全施工大样图 - 5
    道路交通安全施工大样图 - 5
以上是部分截图,请下载附件后查看完整高清内容
