城市主干路照明工程施工大样图设计cad系统图,示意图

本道路照明工程设计内容包括平面布灯设计，供配电设计，防雷接地系统设计以及灯型方案的设计，灯杆、灯具招标的技术要求和加工图纸等。

……

设计标准：

（1）按城市主干路照明标准值设计；

（2）满足平均亮度（或照度）、亮度（或照度）均匀度、眩光限制和诱导性四项指标；

（3）考虑该路段的性质和规模。

……

路灯配电：

每个路灯配电箱的设置为：8路出线回路，每路采用A、B、C三相平衡送电。上述道路照明配电回路采用VV电缆，到各灯具采用压铜接线端子配出支线向灯具单相供电，支线采用BVV3*2.5mm。

……

共45张，。

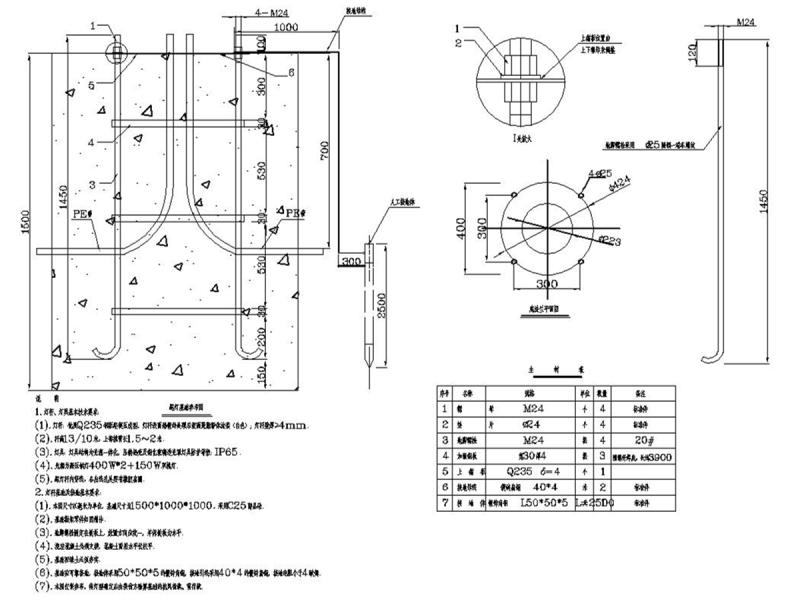

路灯基础及接地系统图

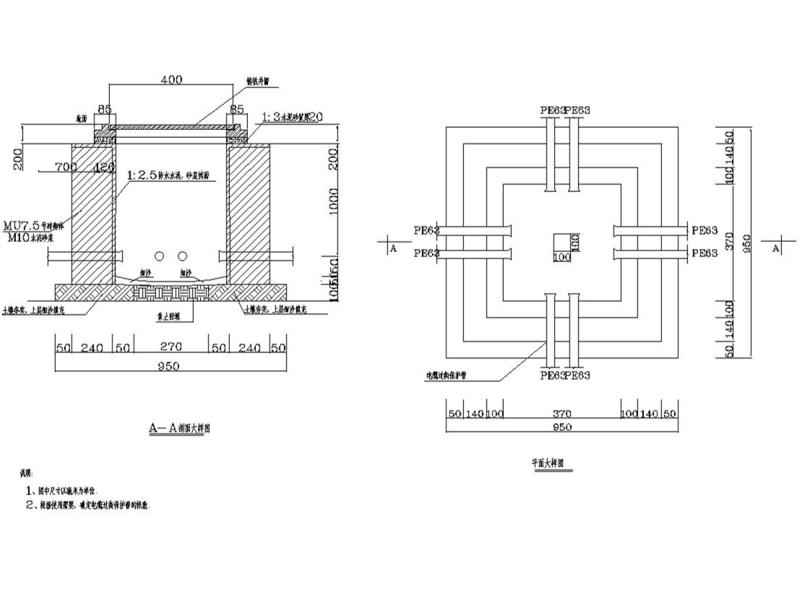

工作井大样图

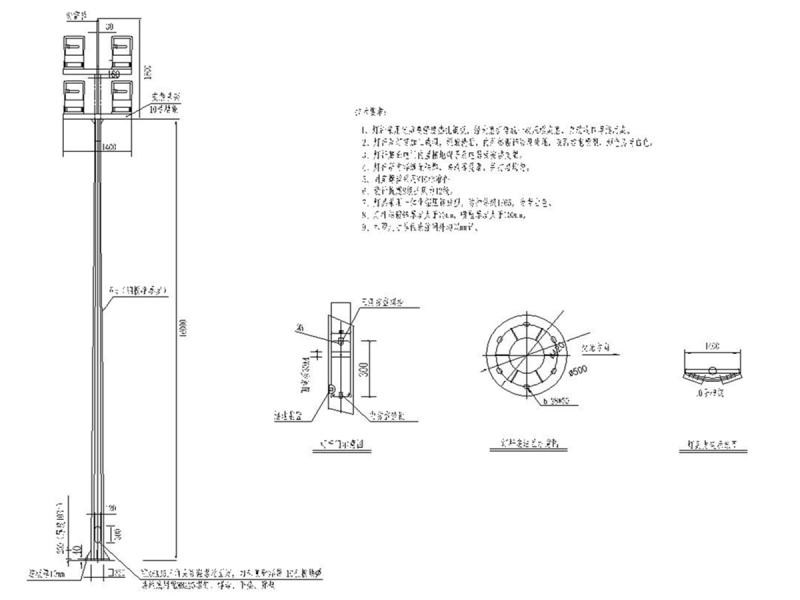

四火中杆灯大样图

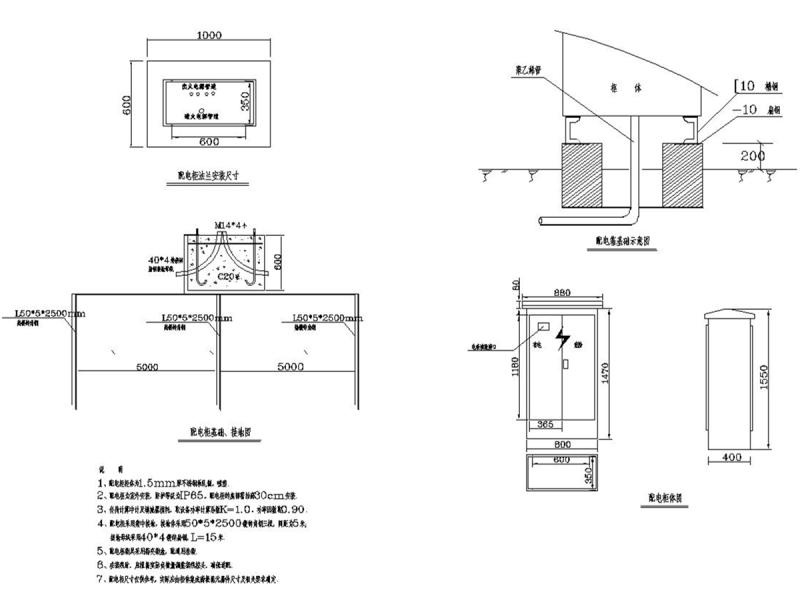

配电柜大样及接地示意图
