城市主干路工程全套施工大样图cad路面结构

附件详情

设计概况:
道路全长1304.217米,该资料的主要内容包括:平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、无障碍通行设施、交叉口设计等。
横断面具体设置如下:
道路全宽40米,横断面为:4.5米(绿化带)+2.0米(人行道)+3.0米(绿化带)+21.0米(车行道)+3.0米(绿化带)+2.0米(人行道)+4.5米(绿化带)
......
设计于,共41张CAD设计图。

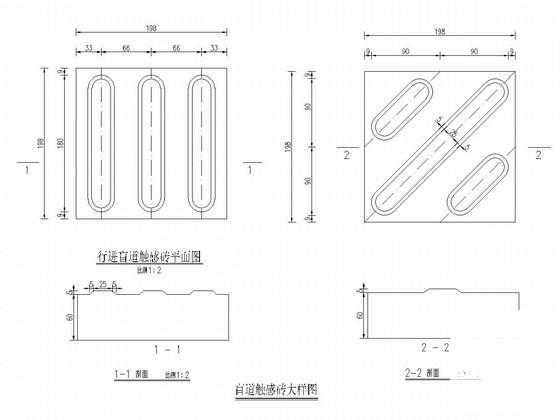

盲道触感砖大样图

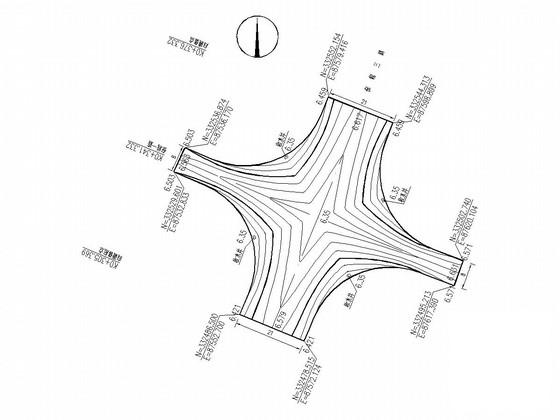

竖向设计图

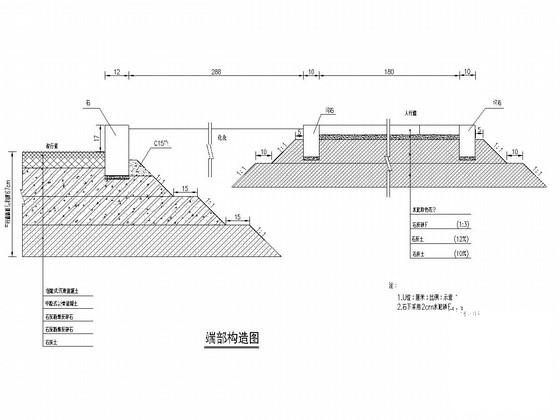

路面结构

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

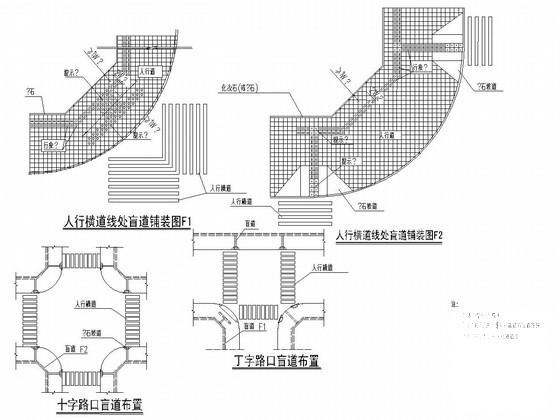

  • 城市主干路大样图 - 1
    城市主干路大样图 - 1
  • 城市主干路大样图 - 2
    城市主干路大样图 - 2
  • 城市主干路大样图 - 3
    城市主干路大样图 - 3
  • 城市主干路大样图 - 4
    城市主干路大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
