隧道Ⅳ类Ⅲ类围岩爆破开挖图纸cad

附件详情

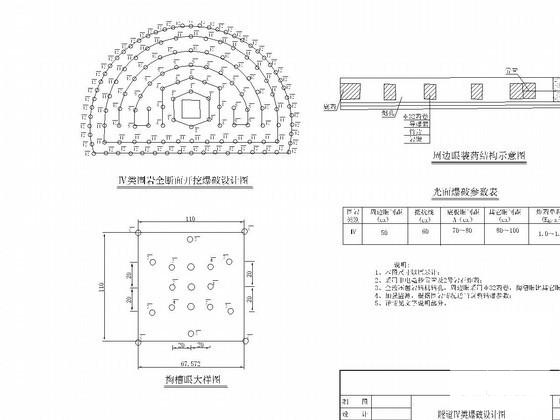

  • 隧道Ⅳ类爆破设计图

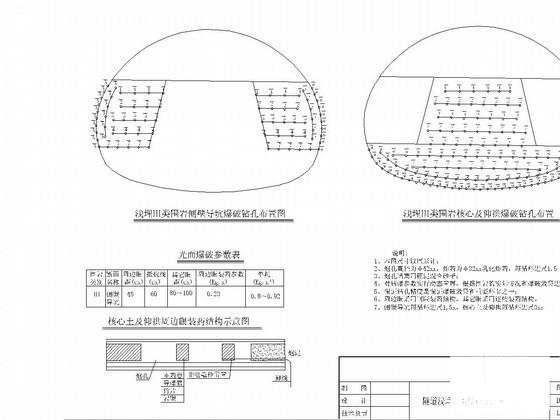

  • 隧道浅埋Ⅲ类爆破开挖图3

附件详情

隧道设置为平行的双洞,左右线隧道中线相距45米。左线长2056米,右线长2109米。单洞净宽9.75米,净高5米,路面横坡2%,轮廓为单心圆拱,接圆曲墙。隧道进口为削竹式洞门,出口为端墙式洞门。隧道衬砌结构除洞口浅埋段和洞口偏压段为整体式衬砌结构外,洞内支护衬砌结构均采用以“新奥法”理论为基础和柔性支护体系为主的复合式衬砌结构。
爆破开挖:采用非电毫秒雷管及2号岩石炸药;液压凿岩钻机钻孔,钻孔孔径φ38~50mm,周边眼采用φ32药卷;掏槽眼比其它眼深20m;炮孔直径为φ42mm,炸药为φ32mm乳化炸药,每循环进尺1.5m;炮孔堵塞用硬泥混合砂子;掏槽眼可沿隧道中心线两侧交替布置,采用直眼掏槽;周边眼采用间隔装药结构,其它眼采用连续装药结构。
……共计4张,

隧道浅埋Ⅲ类爆破设计图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 隧道围岩爆图 - 1
    隧道围岩爆图 - 1
  • 隧道围岩爆图 - 2
    隧道围岩爆图 - 2
以上是部分截图,请下载附件后查看完整高清内容
