高速公路路基中等膨胀土设计图纸cad设计说明

附件详情

  • 膨胀土路基 设计说明
  • 强膨胀土切方路基设计图
  • 中等、弱膨胀土切方路基设计图
  • 膨胀土填方路基设计图

附件详情

膨胀土填方、切方路基设计图适用高度<10m的填方或切方路基的设计。对于填、切高度>10m的路段,则应与桥隧方案进行比较,宜选择桥隧方案通过。膨胀土填方路基设计图只适用中等和弱膨胀土,强膨胀土路基不应作为路基填料。
1、本图适用填土高度<10m的弱膨胀土和中等膨胀土的填方路基设计,填土高度>10m的膨胀土路基应与 桥梁方案 作比较,强膨胀土不应作为路基填料。括号外数据适用弱膨胀土,括号内数据适用中等膨胀土。图中所说的改性后的膨胀土必须达到处理后涨缩总率不超过0.7%方可算合格。
当路基填土高度小于路面与路床总厚度时,如基底为弱膨胀土或中等膨胀土时应超挖30~60cm并将路床换填非膨胀土或进行掺灰处理,若基底为强膨胀土则应挖除深度应达到大气影响深度。
本图适用切方高度<10m的膨胀土切方路基设计,切方高度>10m的膨胀土路基应与隧道方案作比较,单独进行工点设计。中等、弱膨胀土切方路基设计图中括号外数据适用弱膨胀土,括号内数据适用中等膨胀土。图中所说的改性后的膨胀土必须达到处理后涨缩总率不超过0.7%方可算合格。
……共计2张,

膨胀土切方路基设计图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

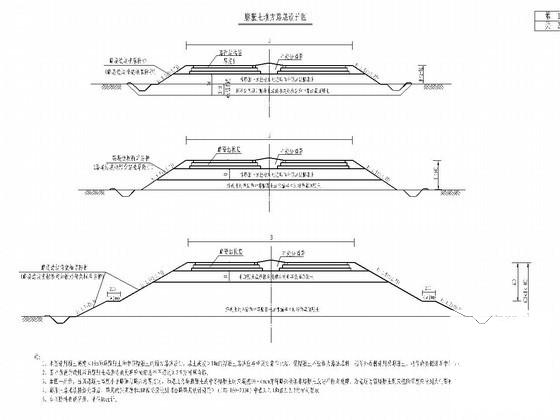

  • 路基膨胀土设计图 - 1
    路基膨胀土设计图 - 1

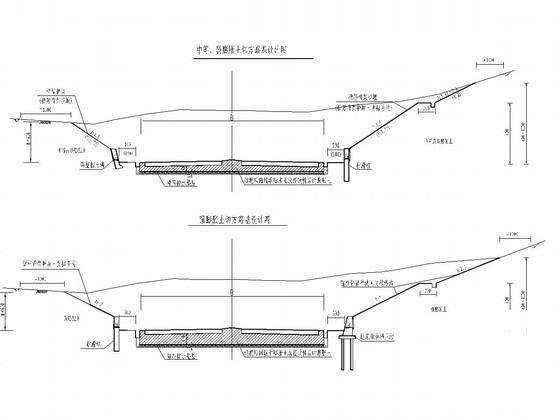

  • 路基膨胀土设计图 - 2
    路基膨胀土设计图 - 2
以上是部分截图,请下载附件后查看完整高清内容
