特色文化步行街地下停车场钢结构cad节点大样图
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：轻钢结构
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.15kN/平方米
-
参考图纸：7张
-
设计年代：近代
该附件为
轻型钢结构步行街屋面
结构施工图
2020
项目概要：该项目为轻型钢结构屋面,支承于下部混凝土框架柱顶。
主要包括：钢结构设计总说明、汽车提升钢结构轴测图、汽车提升楼板图、汽车提升幕墙立面展开图、钢桥轴测图、各节点大样图等
CAD格式，7张图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

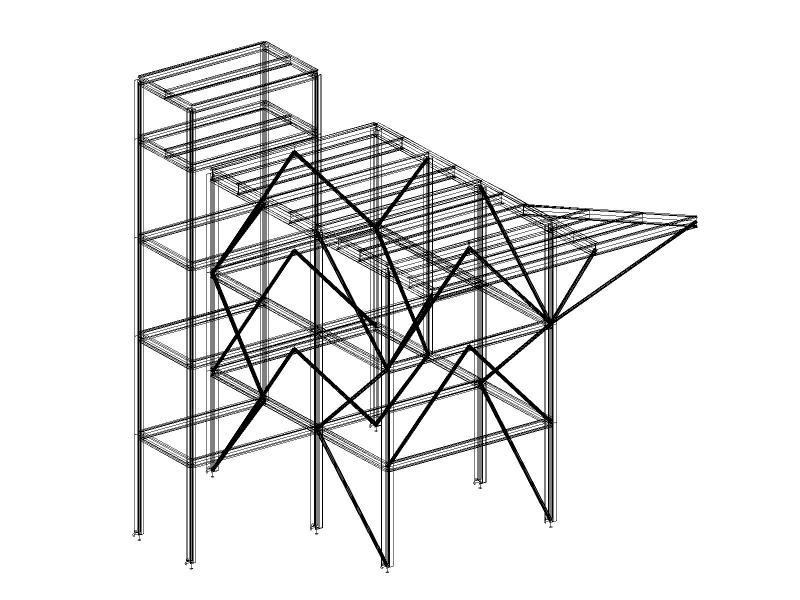

汽车提升钢结构轴测图 -

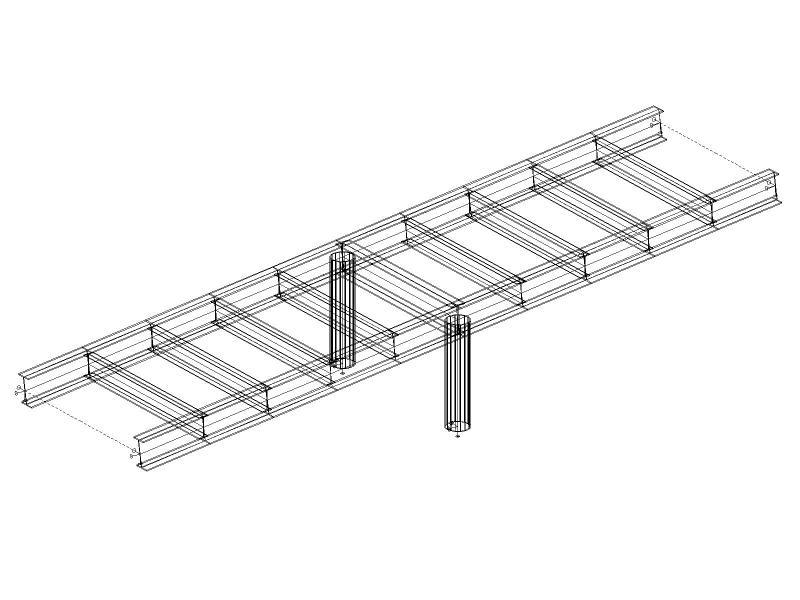

钢桥轴测图 -

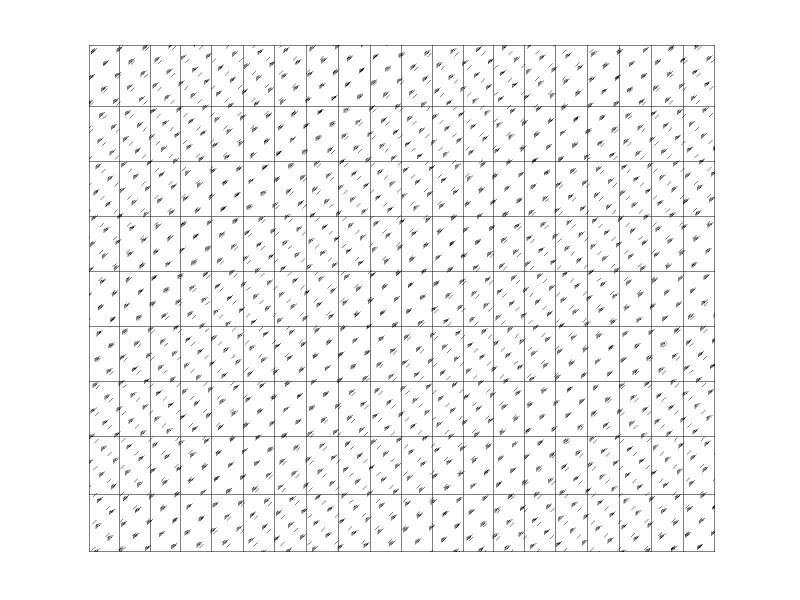

汽车提升幕墙立面展开图 -

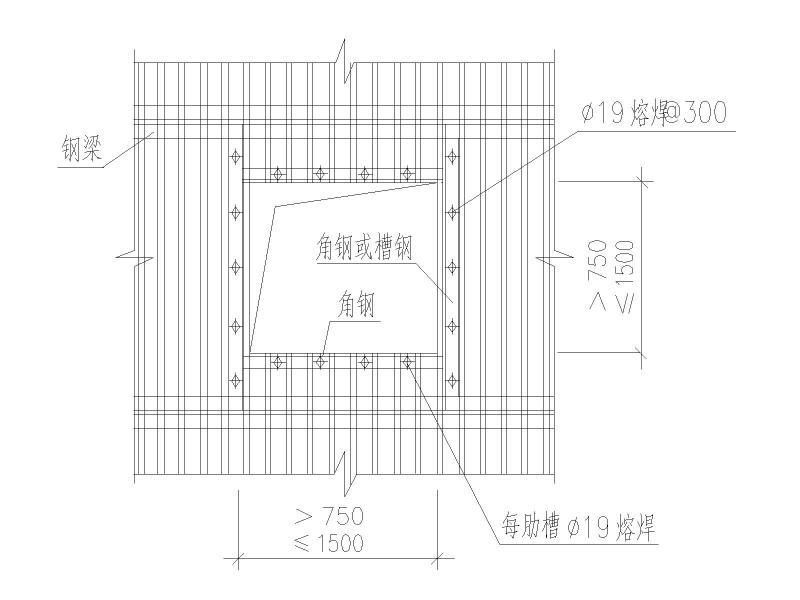

压型钢板开孔 -

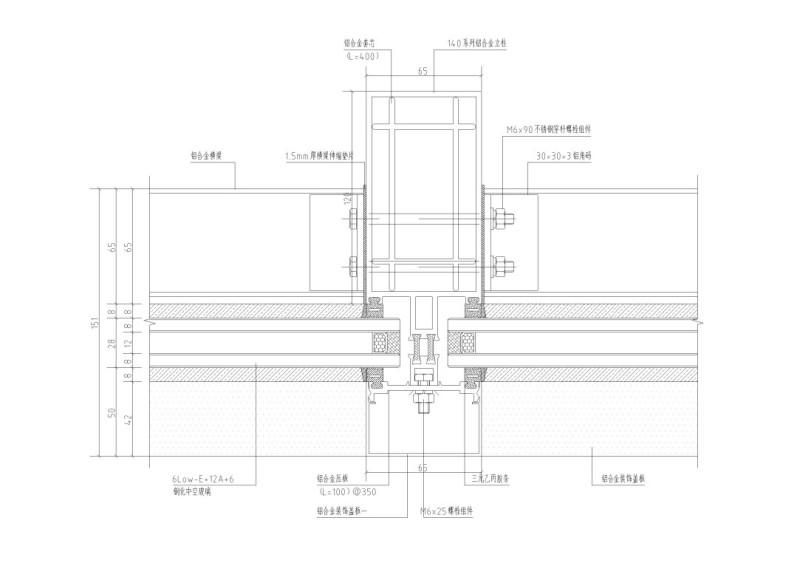

明框玻璃幕墙标准节点1 -
明框玻璃幕墙标准节点2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-06-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.58 MB
- 收藏次数：0
-
文件名称：
附件-996557570099099958.rar
