一份酒店地下停车场管理系统电气CAD图纸

[复制链接]

0

主题

0

帖子

1456

积分

超级版主

Rank: 8Rank: 8

积分
1456
发表于 2020-2-29 13:20:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业
  • 建筑设计面积:11896平方米
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 地下室用途:车库
  • 弱电设计:停车场管理系统

附件详情

  • 一、 电气设计 说明
  • 二、车位引导系统图

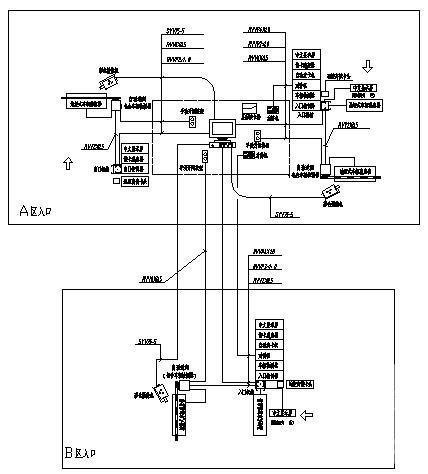

  • 三、停车场管理系统图
  • 四、负一层车位引导平面图

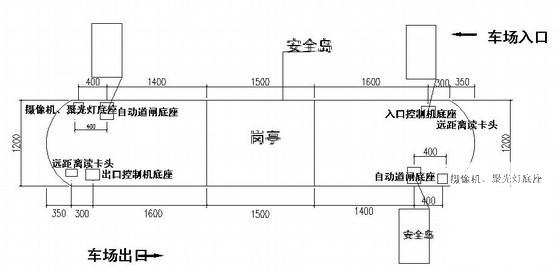

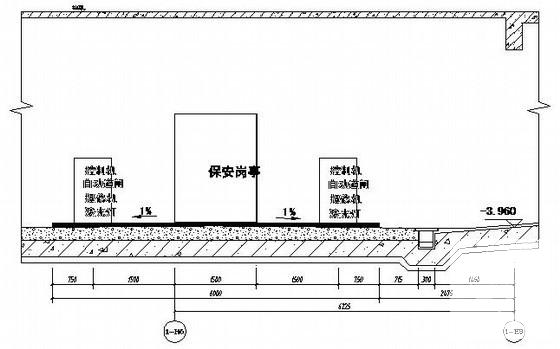

  • 五、停车场安全岛设备设计安装

附件详情

本稿件是[株洲]某酒店地下停车场管理系统电气图纸,酒店地下室停车场主要由一套单进及一套一进一出的停车场管理系统以及250个车位组成,对进入地下室的车实行智能化管理,即时显示车辆数,自动扣费或人工收费出地下室停车场,地下一层面积总面积为11896平方米,层高4.200m。建成后将为酒店停车场提供舒适、安全、可靠的的停车场环境。
电气设计主要包含车位引导系统设计、停车场管理系统图设计、停车管理平面图设计、安全岛设计、安全岛设备安装大样图等。
