单层砌体结构轻钢结构大棚结构施工大样图cad平面图及立面图

该附件为 单层砌体结构轻钢结构生产大棚 结构施工图 2020

项目概要 ：主要功能：食用菌种植，总面积19800平方米。

主体结构含 砌体结构和轻钢结构 ，结构安全等级三级，抗震类别丙类。

其中砌体结构设计使用年限10年，地基基础设计等级丙级；轻钢结构设计使用年限5年，耐火等级三级。

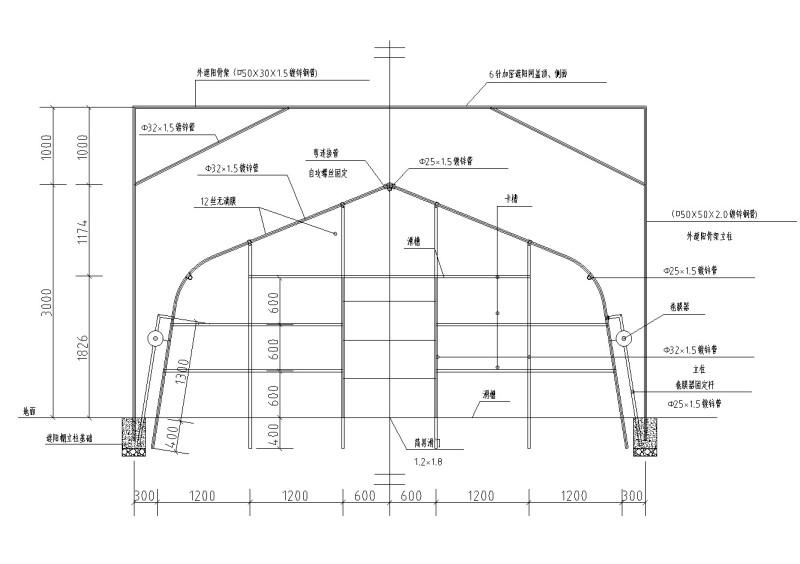

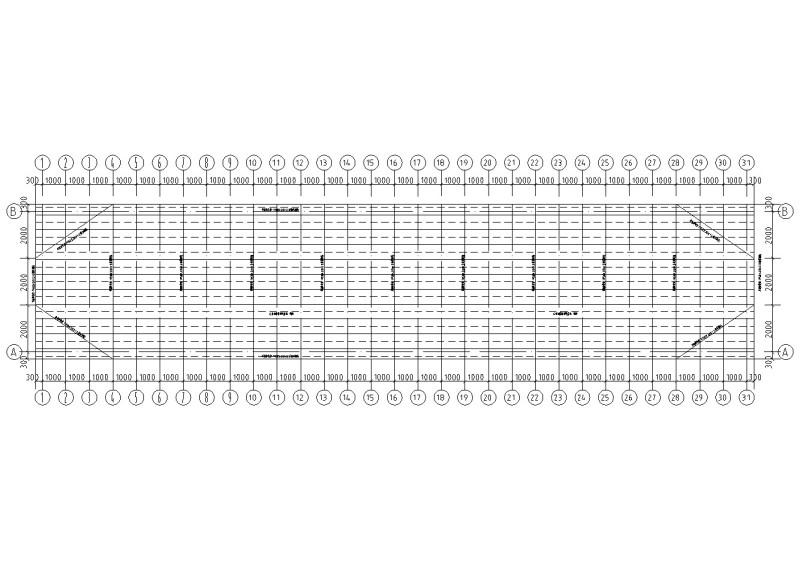

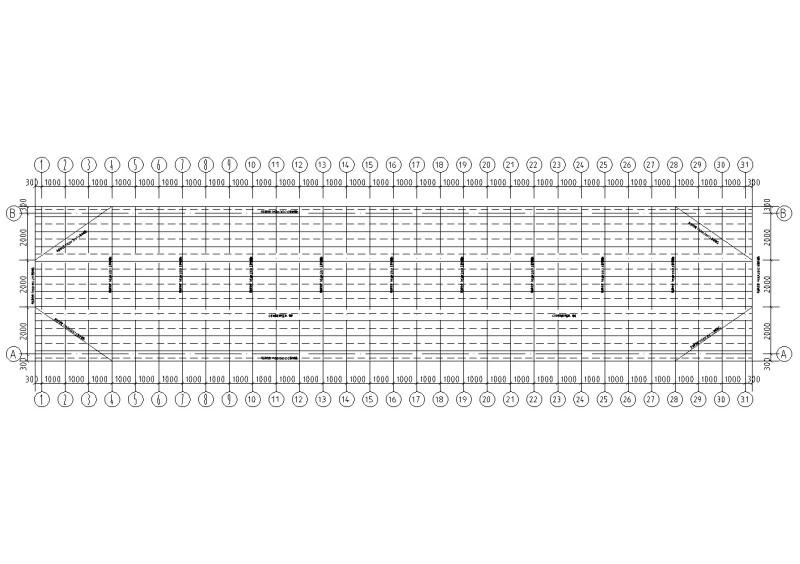

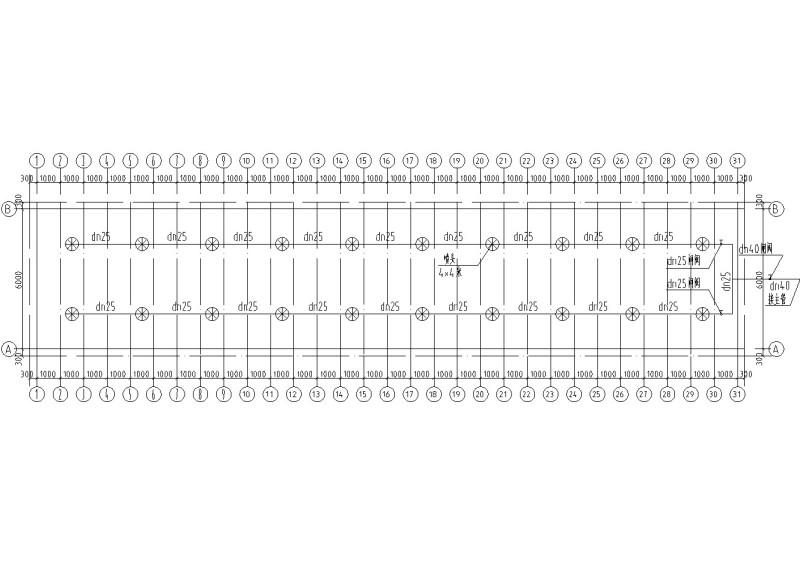

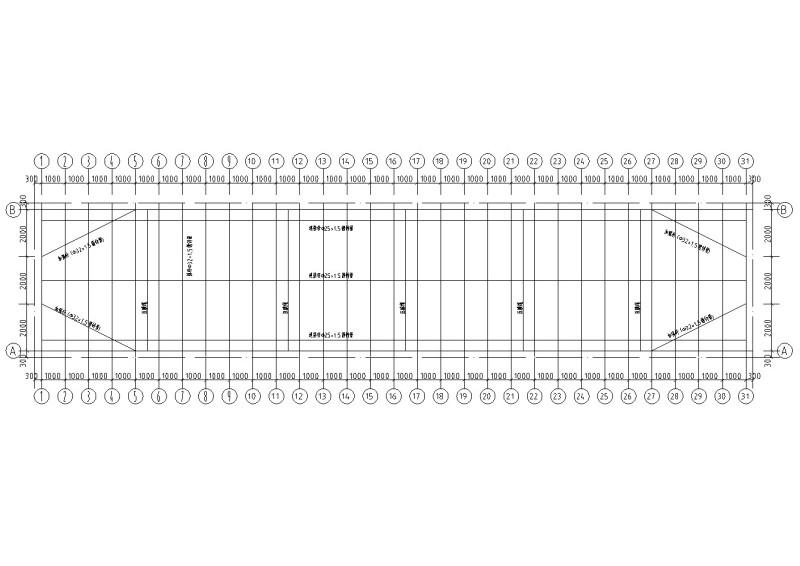

主要 包括 ：6X30大棚立柱平面图、6X30大棚外遮阳棚立柱平面图、6X30大棚棚顶平面图、6X30大棚外遮阳棚棚顶平面图、插地棚剖面做法、插地棚门架做法、6X30大棚内部承架、生产便道平面图、节点大样图、6X30大棚侧立面图、6X30大棚喷灌平面图 等

CAD 格式， 8 张图
