-1+2层异型框架柱结构别墅建筑施工图纸cad剖面图及立面图

该附件为 -1+2层异型框架柱结构别墅建筑施工图

项目概要 ：该项目为无锡市某皇冠花园101栋别墅。别墅高两层，另设置一层地下室。建筑总面积624.56平方米。其中地上434.19平方米 ,地下190.37平方米。建筑檐口高度7.60米。

该项目为钢筋混凝土异型框架柱结构。填充墙采用200KM1粘土空心砌块，强度等级MU8，砌筑砂浆标号M7.5。门垛除特殊说明外均为100。门窗洞边200内砌体应选用砂浆填实的空心块砌筑。

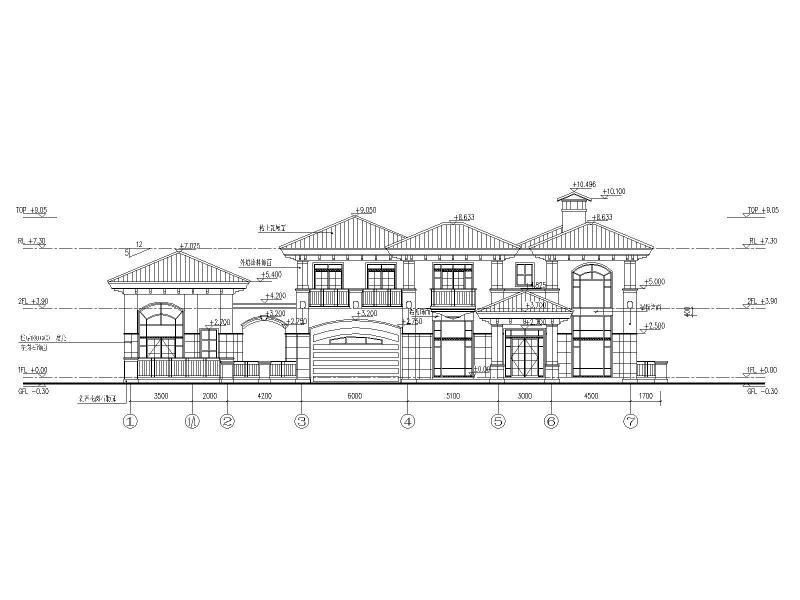

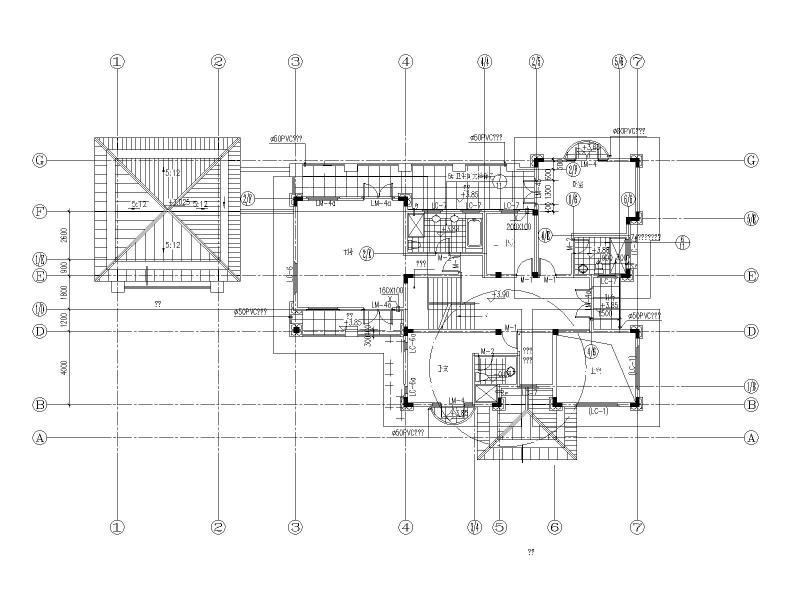

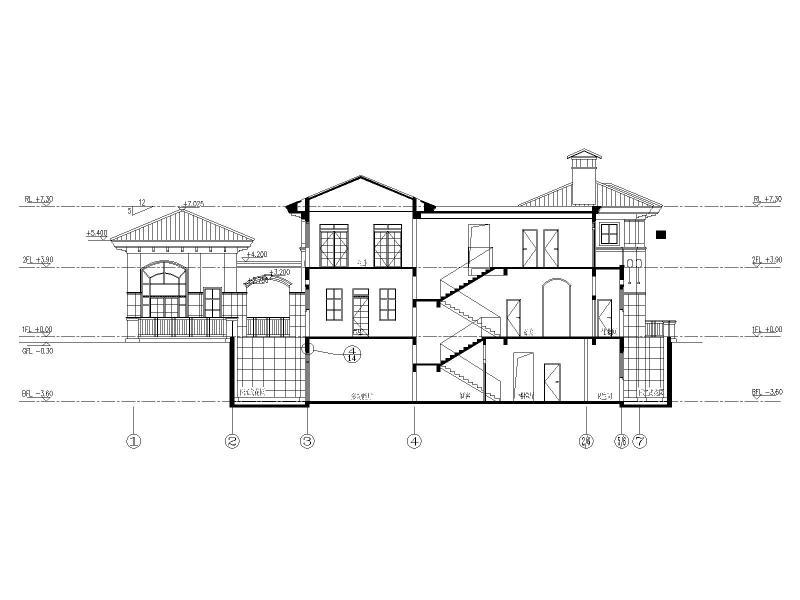

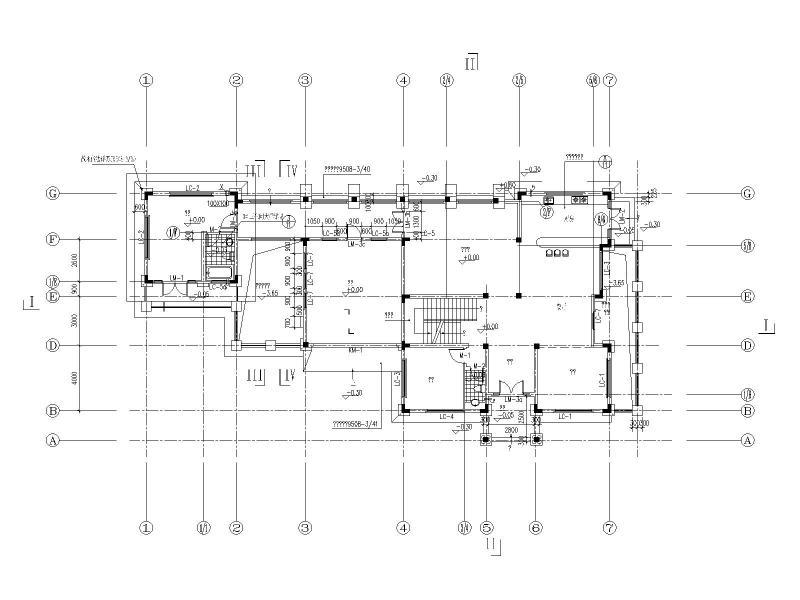

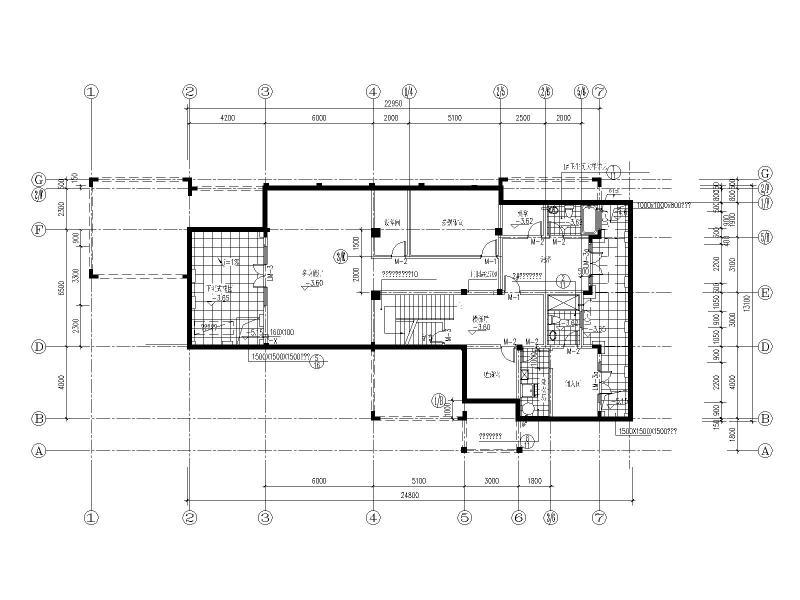

主要 包括 ：1#组团总平面、施工说明、地下室平面、一层平面、二层平面、屋顶平面、立面图、剖面图、

楼梯大样、卫生间大样、厨房大样、外墙大样、门窗大样、门窗表

CAD 格式， 18 张
