32层农村改造项目暖通施工大样图cad平面图及系统图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑设计面积:19539.45平方米
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:热水辐射
项目概要:该项目为 山西省农村改造项目 暖通施工图 (含大样图) 。该项目总建筑面积19539.45 平方米 ,其中地上18776.41 平方米 ,地下763.04 平方米 。(不含地下二层车库)。该项目8号楼地下2层,主楼地上32层,建筑高度99.45m,室内外高差0.3m,裙楼地上二层,建筑高度9m,室内外高差0.400~0.450m,该项目地下二层与地库连通,地下一层为设备层,1,2层为商业,主楼3~32为住宅。
设计内容:住宅的采暖系统、卫生间通风换气系统、商业的采暖系统、楼梯间及前室的加压送风系统。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

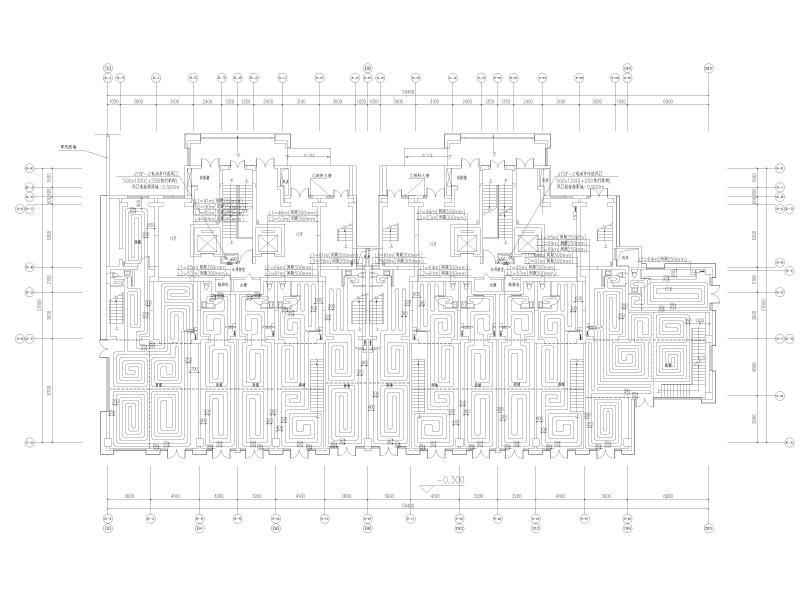

  • 一层采暖通风平面图
    一层采暖通风平面图

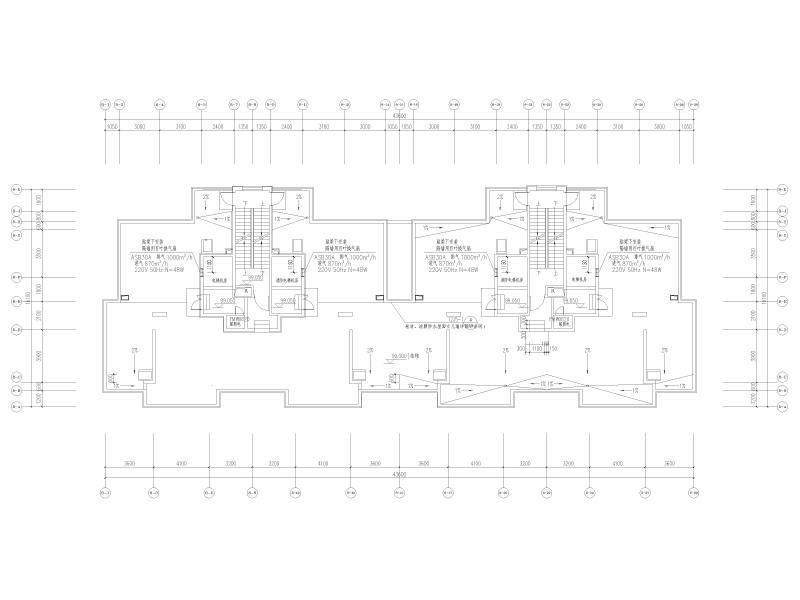

  • 机房层通风平面图
    机房层通风平面图

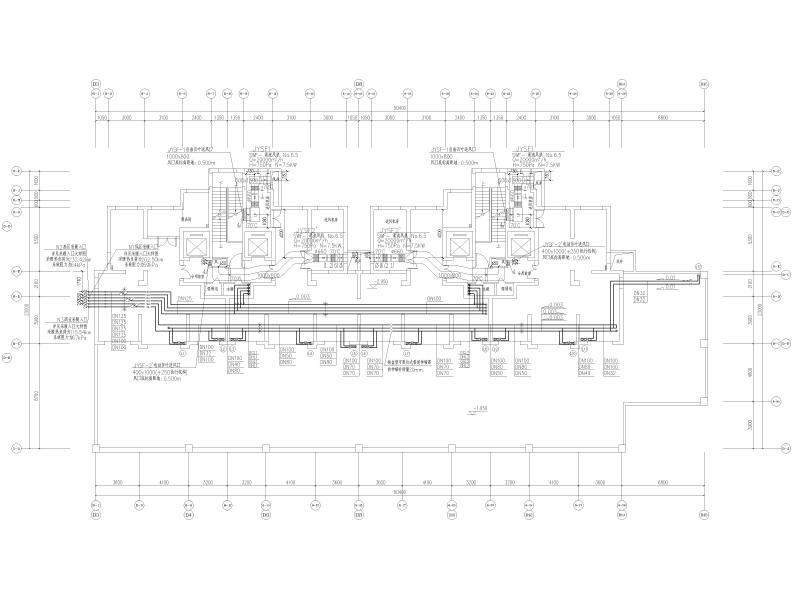

  • 设备层采暖通风平面图
    设备层采暖通风平面图

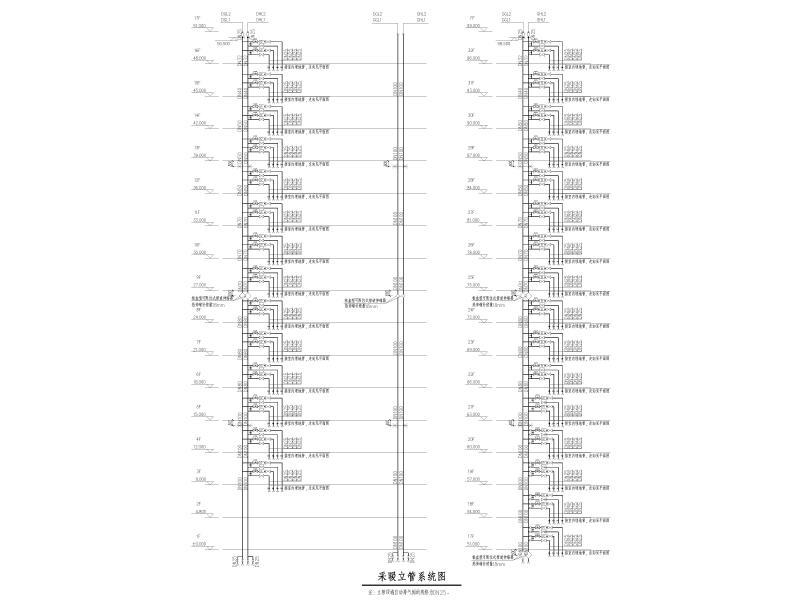

  • 采暖立管系统图
    采暖立管系统图

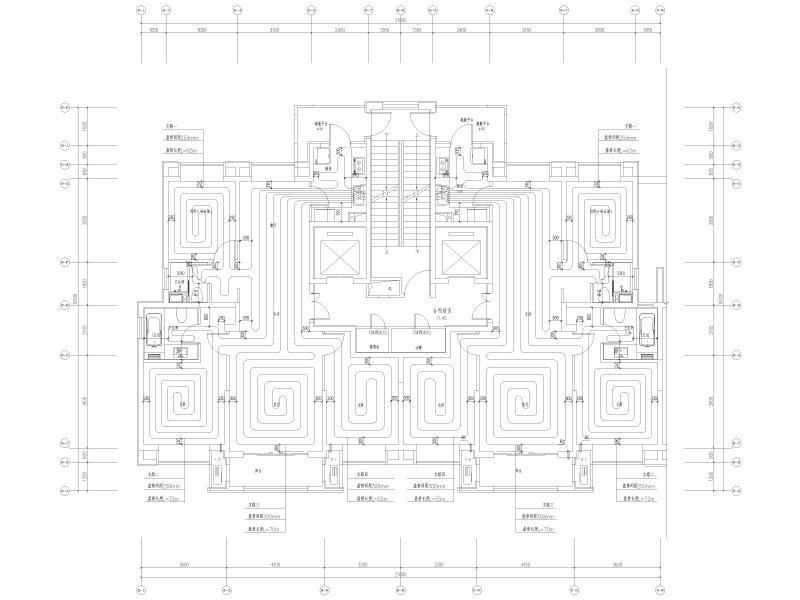

  • 标准层盘管大样图
    标准层盘管大样图
以上是部分截图,请下载附件后查看完整高清内容
