医院大楼改造13层14层暖通施工图纸cad平面图

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 项目所在地：广东

1、项目概要：该项目为 广东省医院大楼改造13层14层 暖通施工图 ；为装修改造工程。所在建筑总层数为14 层，建筑高度 47.75 米，为医院住院楼，属于一类高层公共建筑，项目已通过消防验收，并投入使用。该项目位于 13 层，总建筑面积为 320.9m，包括东西两翼两个玻璃盒子、北侧加建工程和南侧改造工程。

2、设计范围：

1) 全年空调设计。

2) 通风系统。

3) 消防防排烟系统。

部分图纸展示：

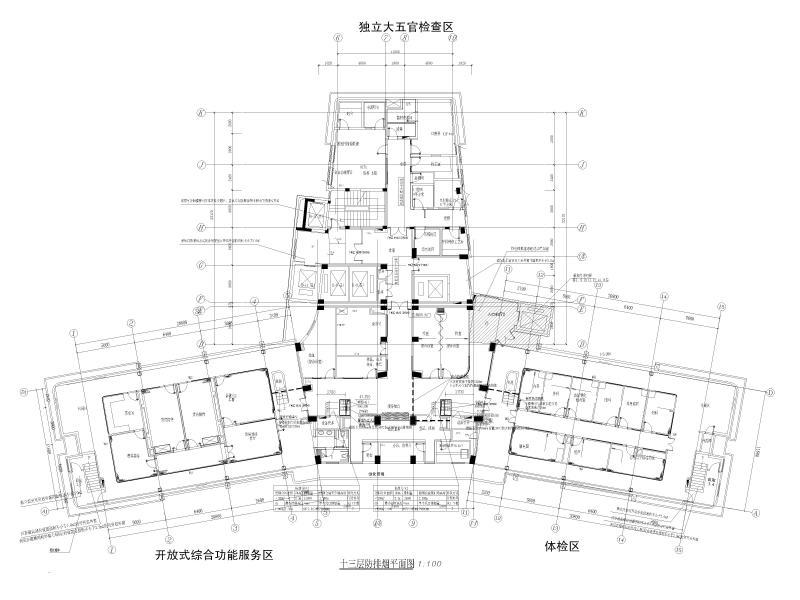

十三层防排烟平面图

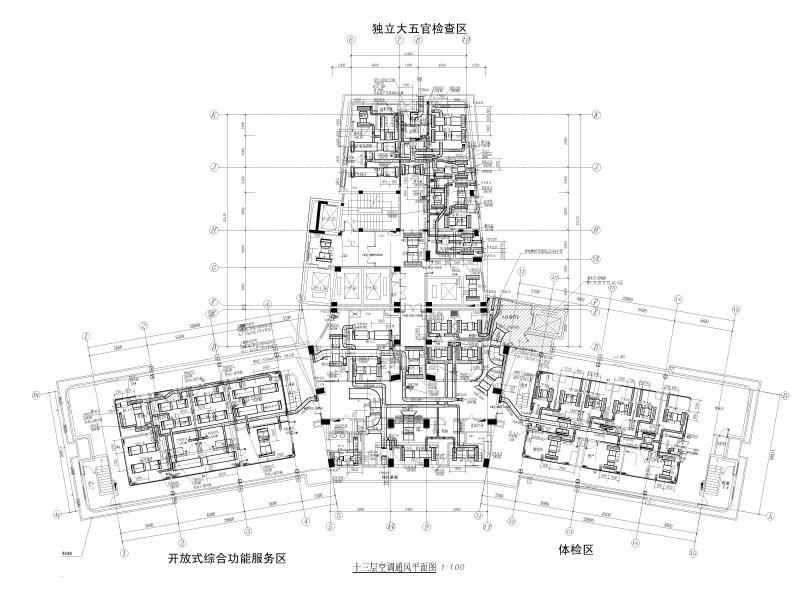

十三层空调通风平面图

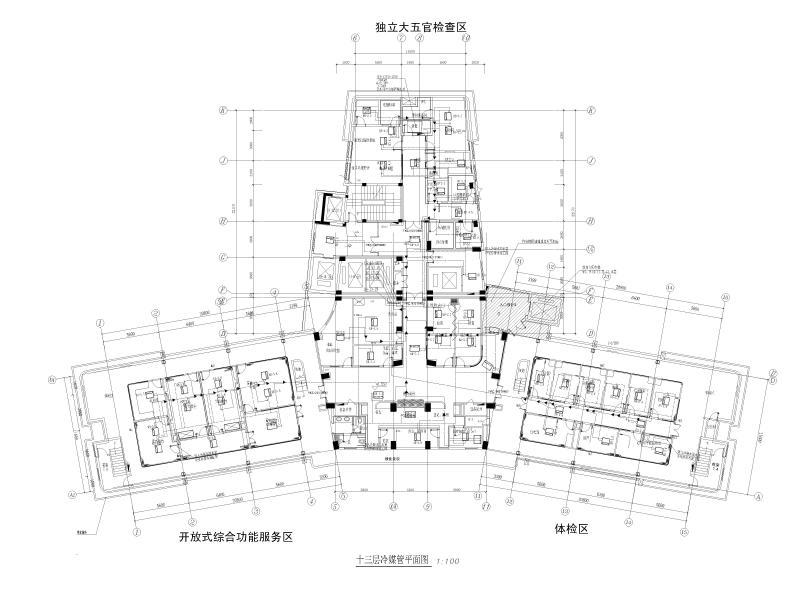

十三层冷媒管平面图

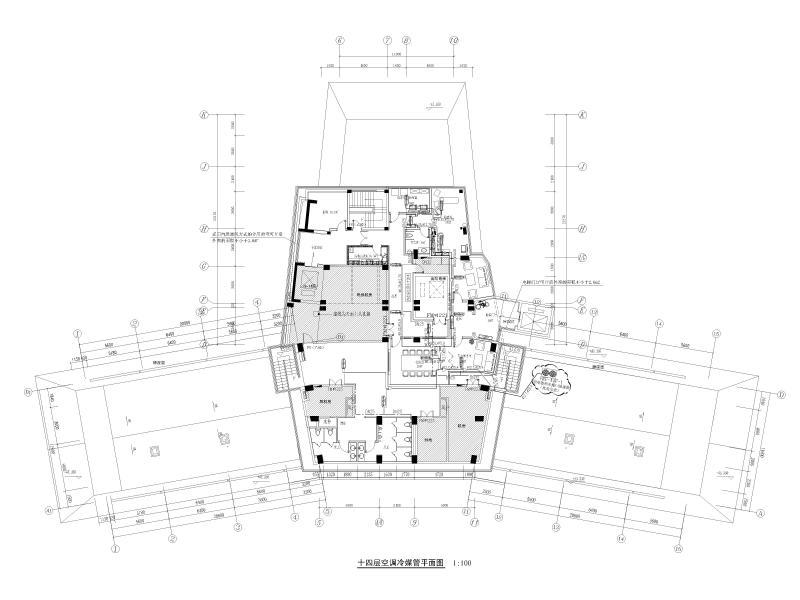

十四层空调冷媒管平面图

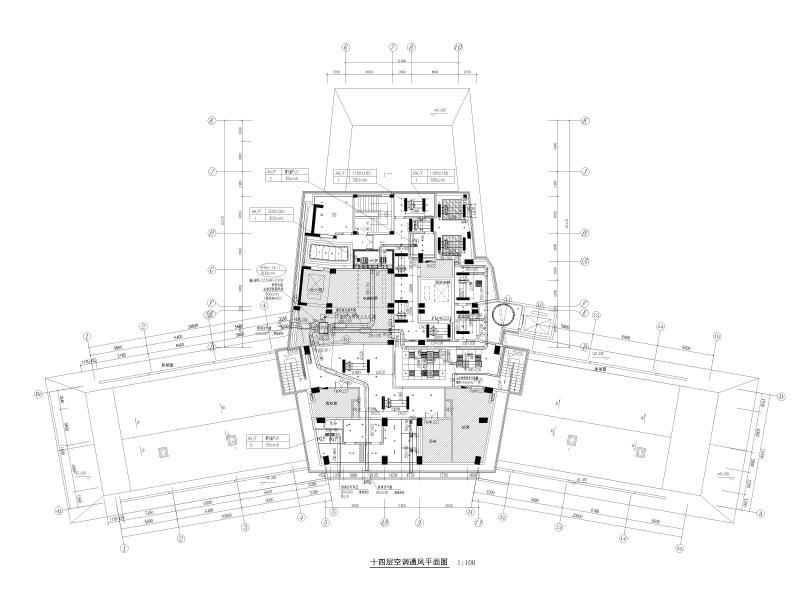

十四层空调通风平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
