大型商业给排水施工大样图cad平面图及系统原理图

  • 建筑类别:商业
  • 建筑设计面积:31007.9平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):20
  • 大样节点:厨房,卫生间,集水坑,阀门管件
  • 项目所在地:贵州
项目概要:本项目为 贵州省大型商业 给排水施工图 (含大样图) ,占地面积163620平方米,建筑面积为31007.9平方米。
设计范围:该资料范围在地块红线以内单体建筑的室内给排水及消防设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

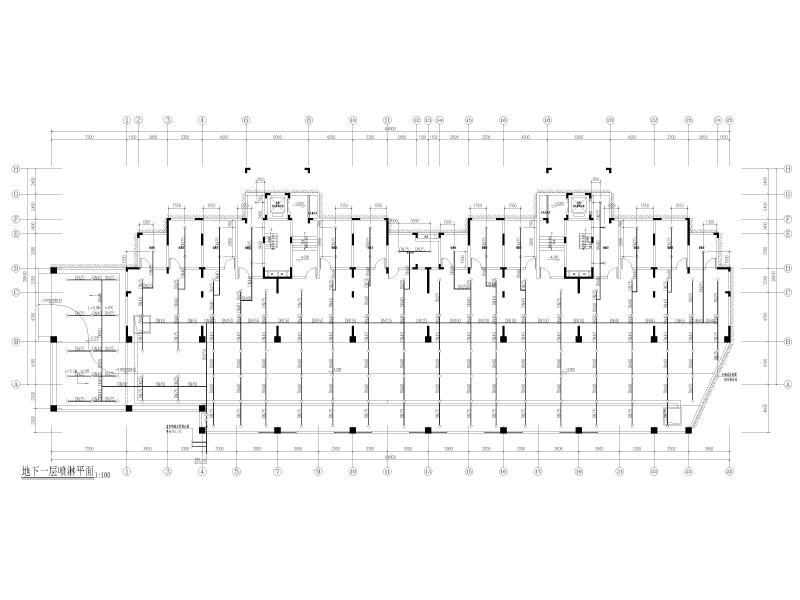

  • 地下一层喷淋平面
    地下一层喷淋平面

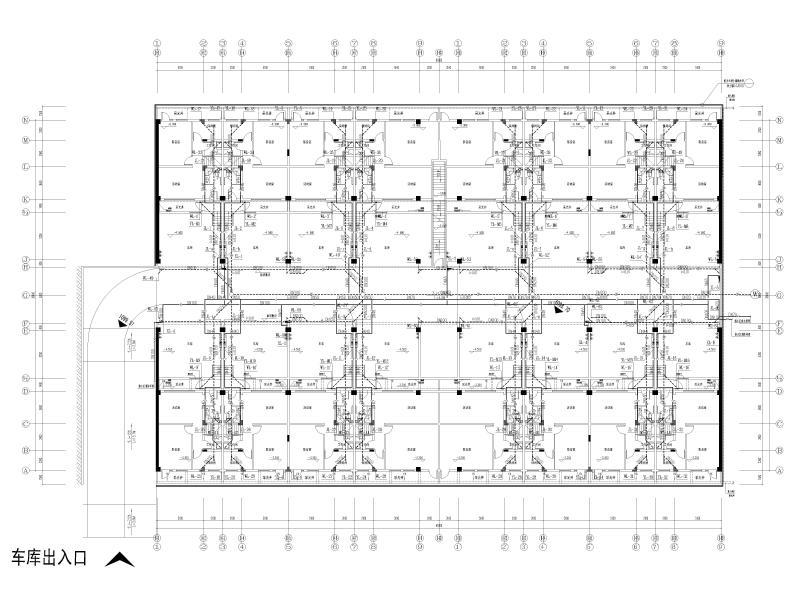

  • 联排地下车库给排水平面图
    联排地下车库给排水平面图

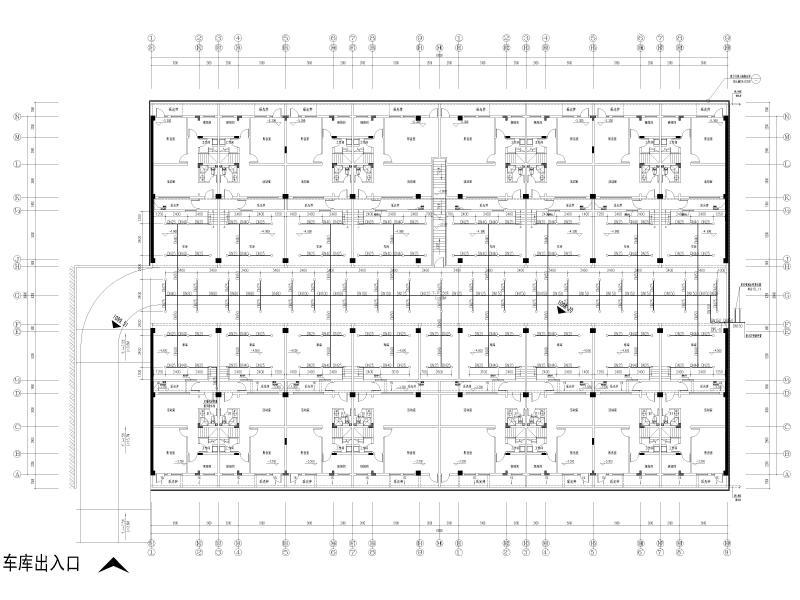

  • 联排地下车库喷淋平面图
    联排地下车库喷淋平面图

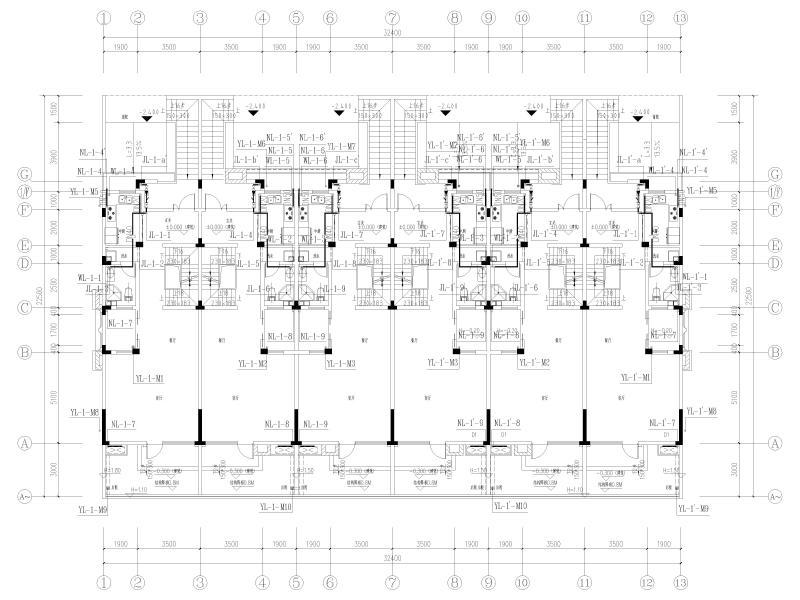

  • 一层给排水平面图
    一层给排水平面图

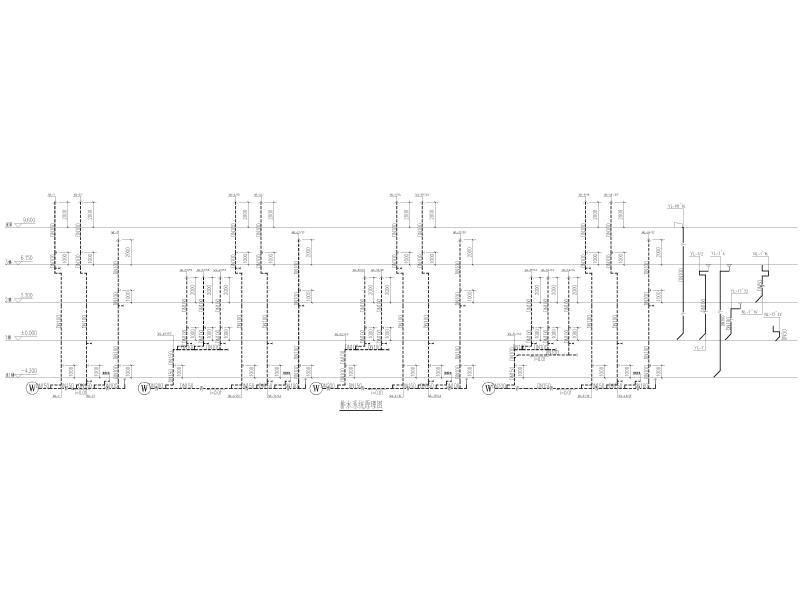

  • 排水系统原理图
    排水系统原理图
以上是部分截图,请下载附件后查看完整高清内容
