一份24层大型国际商业广场给排水CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计面积：50694.3平方米
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：43张
• 设计年代：近代
• 地下室用途：车库
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：两区
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：山东

附件详情

• 给排水设计说明、
• 给排水施工说明
• 消火栓系统原理图
• 喷淋系统原理图
• 给排水系统图
• 负一层给排水消防平面图
• 一层给排水消防平面图
• 二层给排水消防平面图
• 三层给排水消防平面图
• 四层给排水消防平面图
• 负一层喷淋平面图
• 一层喷淋平面图
• 二层喷淋平面图
• 三层喷淋平面图
• 四层喷淋平面图
• 卫生间给排水大样图

附件详情

该附件为山东某大型国际商业广场给排水图纸。
项目概要：总建筑面积50694.3平方米,其中地下建筑面积13653平方米,地上建筑面积37041.3平方米,地下一层,地上二十四层，建筑总高度20.95m。
建筑建筑设计结构形式：剪力墙结构，设计使用年限50年，抗震设防烈度为七度，防火设计的建筑类别为二类，其耐火等级为地上二级，地下一级。
设计范围：给水系统、生活污水系统、消火栓系统、自动喷水系统及移动灭火器配置。
，共43张图纸。

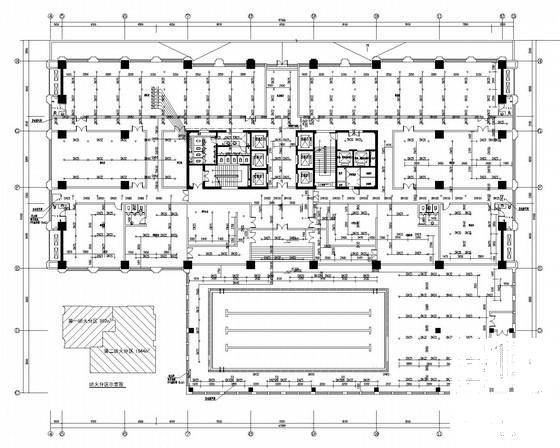

五层给排水消防平面图

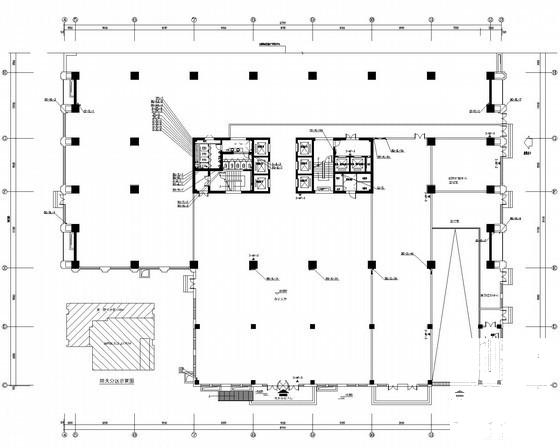

一层给排水消防平面图

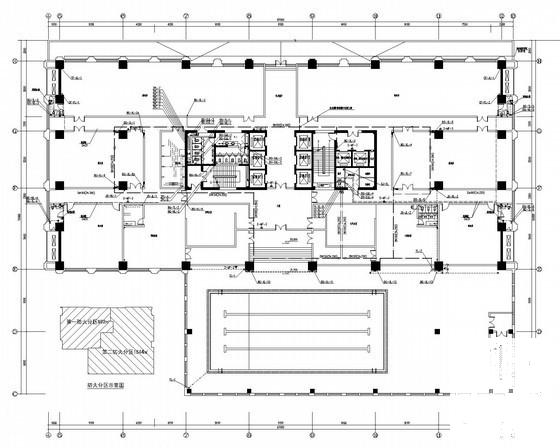

负一层给排水消防平面图

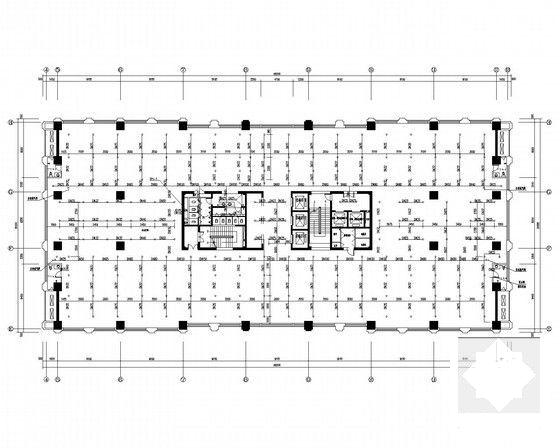

二十二、二十三、二十四层喷淋平面图

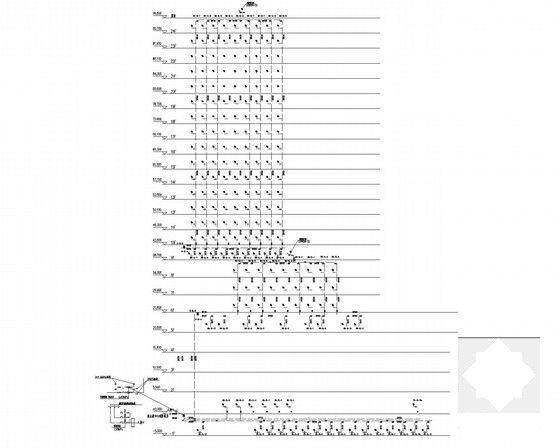

地下车库、办公消火栓系统原理图

地下超市泵房消火栓系统原理图

地下超市泵房喷淋系统原理图

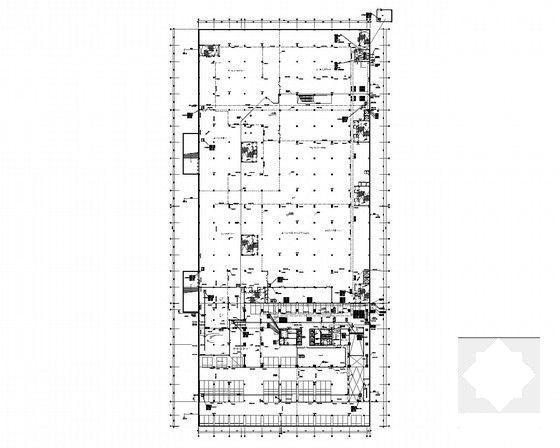

负一层喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-22 00:32:14上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
