某二层框架农贸市场及停车场施工图cad大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.3kN/平方米
  • 地下室功能:车库
  • 设计年代:近代
该附件为: 2层框架农贸市场及停车场结施 格式为CAD,。
一、项目概要:
  • 该项目结构型式为钢筋混凝土结构,结构体系为多层框架结构,主体地上层数2层,地下层数2层,主体高度18.000米,设计使用年限50年。用于耐久性设计时的基础底板、外墙、水池等与土壤直接接触的露天构件及处于潮湿环境的部位为二类b,屋顶及露天的地下室顶板为二类a,其余为一类。用于室外悬挑构件裂缝控制时,考虑外防水的作用及必要环境时外防水的可更换性,砼环境类别按一类考虑。建筑抗震设防类别丙类,抗震设防烈度6度,设计地震分组第一组,设计基本地震加速度0.05g,建筑场地类别Ⅱ类,地面粗糙度B类,基本雪压0.30KN/平方米,基本雪压0.30KN/平方米.
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

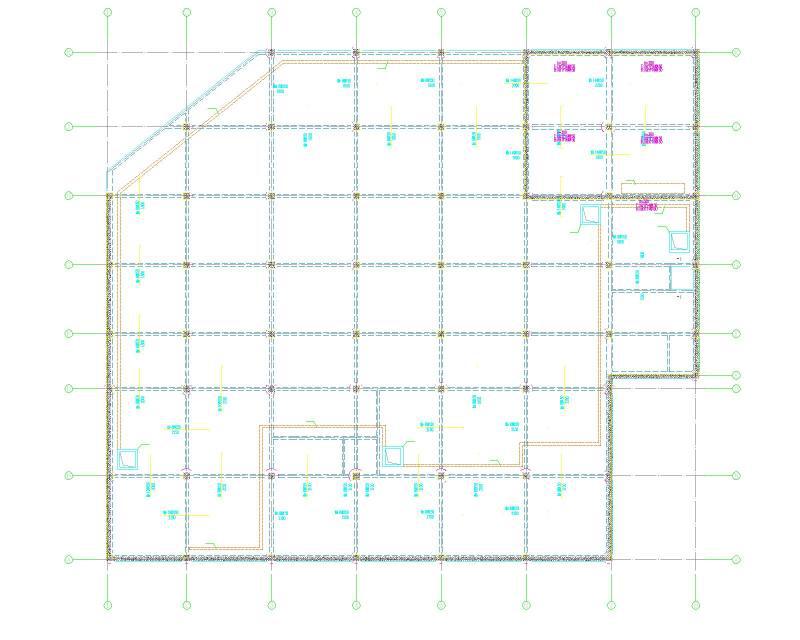

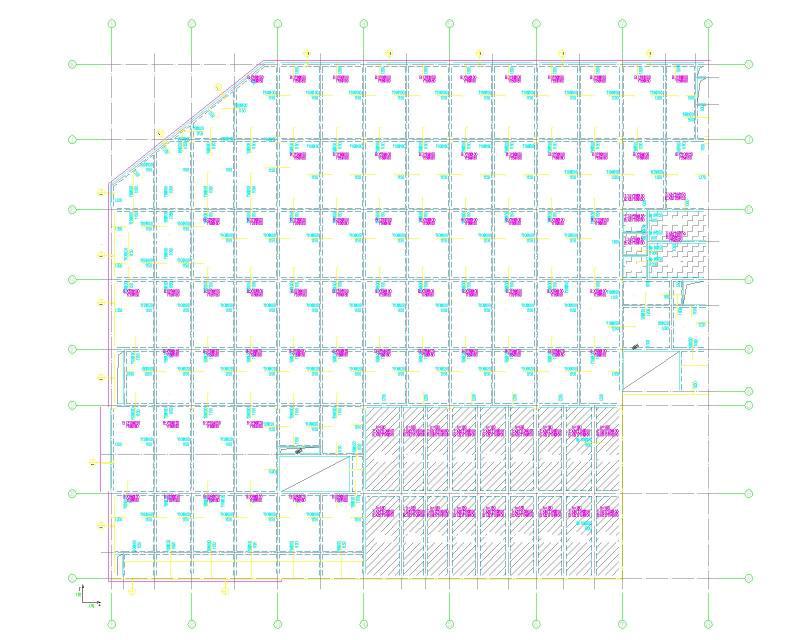

  • 板平法施工图
    板平法施工图

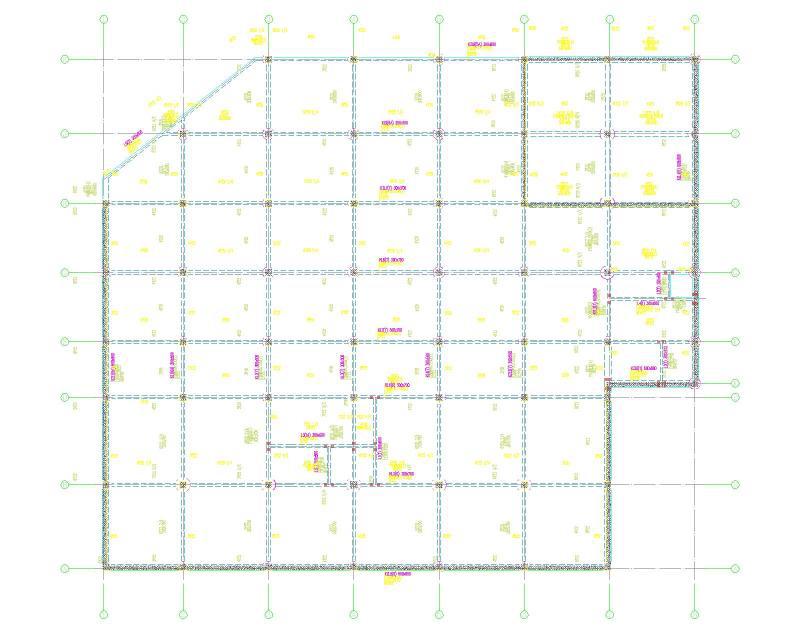

  • 地梁平法施工图
    地梁平法施工图

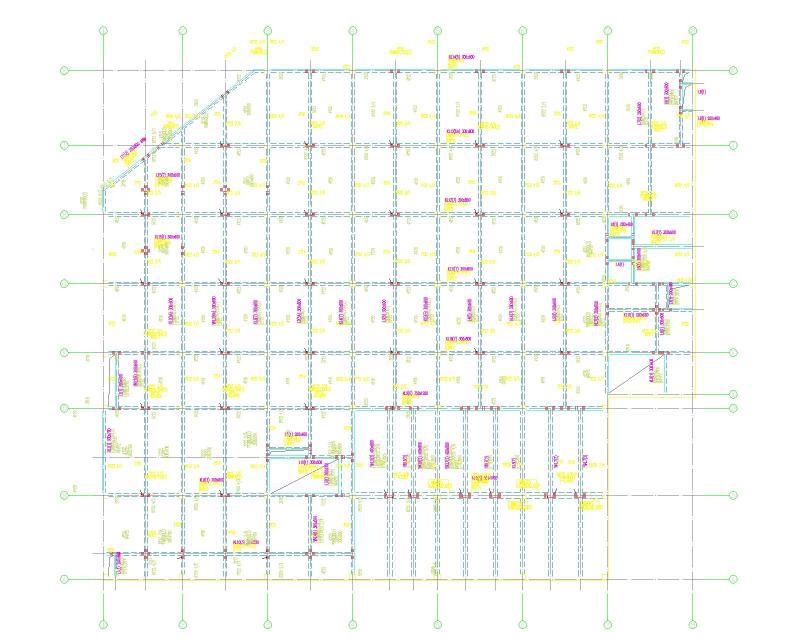

  • 梁平法施工图
    梁平法施工图

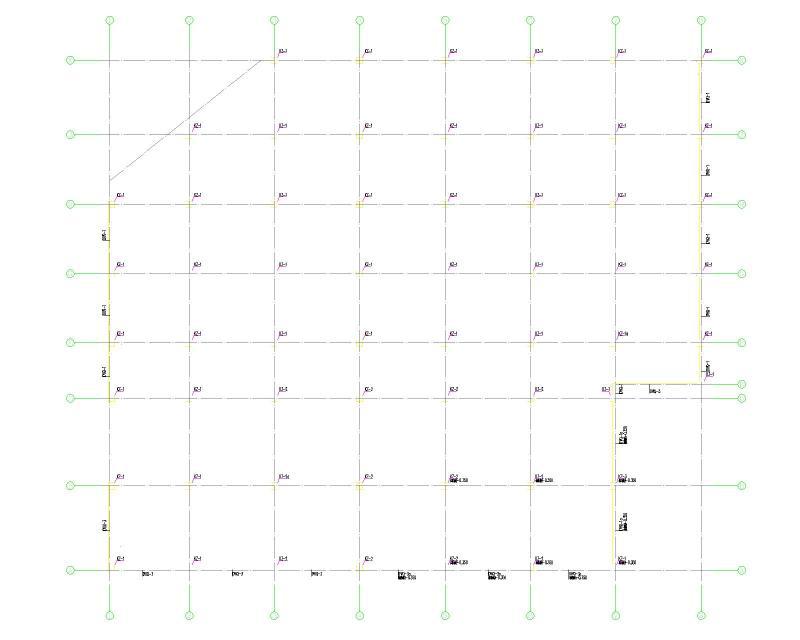

  • 柱平法施工图
    柱平法施工图
  • 底板结构配筋图
    底板结构配筋图
  • 楼道结构大样图
    楼道结构大样图
以上是部分截图,请下载附件后查看完整高清内容
