3层大型农贸市场电气全套施工CAD大样图

资料简介
赚取积分

建筑类别：其他
建筑高度类型：多层建筑
建筑地上层数：3层
图纸设计深度：施工图
设计年代：近代
负荷等级：二级,三级
防雷等级：第二类
项目所在地：四川
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统

附件详情

1、电气设计说明；
2、竖向干线配电系统图；
3、低压配电系统图；
4、配电系统图；
5、喷淋、消防泵配电系统图；
6、配电房大样图；
7、配电房剖面图；
8、火灾自动报警及消防联动控制系统图；

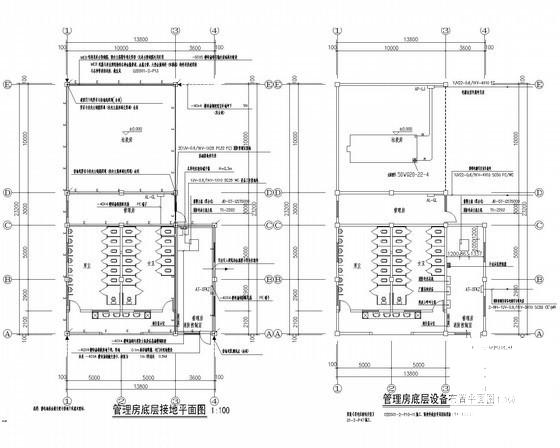

9、接地平面图；
10、设备布置平面图；
11、照明平面图；
12、防雷平面图；
13、弱电平面图；
14、火灾自动报警平面图。

附件详情

该附件为大型农贸市场电气全套施工图纸，总共46张。
项目概况：该项目是农贸市场及办公楼，地下一层主要为汽车库及设备用房，一至三层为办公、市场。建筑设计结构形式为框架结构。车位95,车库一个防火分区。为Ⅲ类地下车库。
设计内容：电力配电系统；照明系统；建筑物防雷、接地及安全措施；电视、电话、网络、火灾自动报警及消防联动控制系统等。

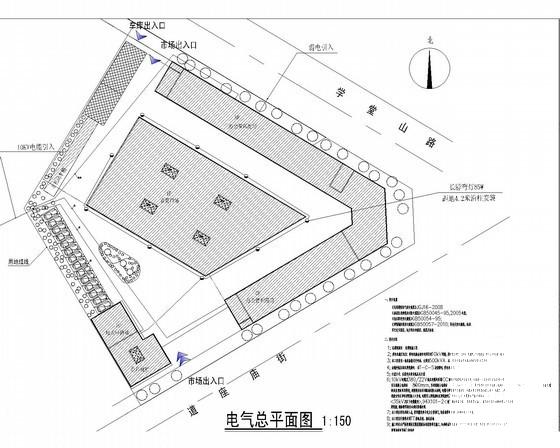

项目平面图

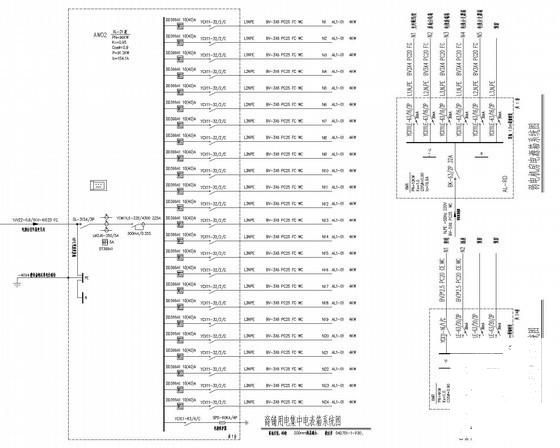

配电系统图

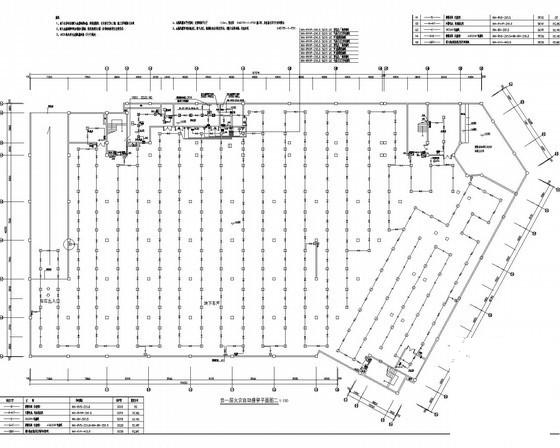

自动报警平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
