6层住宅楼给排水图纸设计说明cad
附件详情
- 吉林某6层住宅楼给排水图纸设计说明
附件详情
给排水设计说明
说明:
1.生活给水设计秒流量为2.10L/S,引入口需压力为23.3m水柱.热水给水设计秒流量为1.85L/S,引入口需压力为22.9m水柱.
2.大便器用低水箱冲洗,用节水箱及配件,安装见99S304洗脸盆安装见99S304规格为510X360X250.洗涤盆安装见99S304规格为510X360X200.
3.采用符合"JC163-1997"及"QB/T1334-98"标准的陶瓷片密封水嘴.
4:水表中心距地0.6m.给水支管一律DN15,采用DN15节水型塑料水龙头.
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

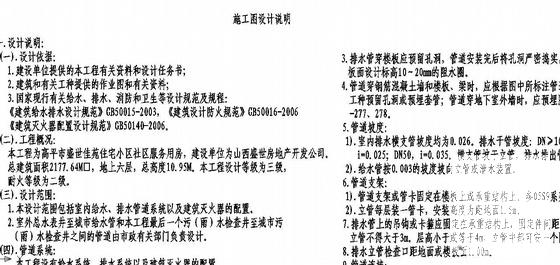

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-06-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.73 MB
- 收藏次数：0
-
文件名称：
附件-996009578897970979.rar
