景区5层住宅楼给排水施工CAD图纸（设计说明）
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：20
- 项目所在地：山西
附件详情
- 设计说明
- 资料目录
- 给排水设计施工说明

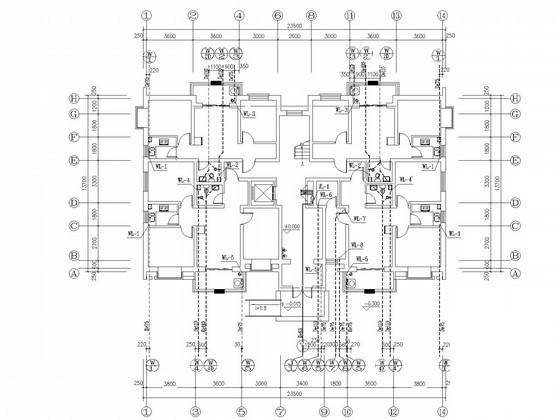

- 一层给排水平面图
- 二层给排水平面图
- 三至五层给排水平面图
- 屋顶给排水平面图
- 给水系统图
- 排水系统图
附件详情
项目概要：该项目位于山西，是一栋旅游景区一栋住宅楼，地上5层，耐火等级为二级。
设计范围：生活给水系统、排水系统、以及建筑灭火器的配置。
，共计7张图纸

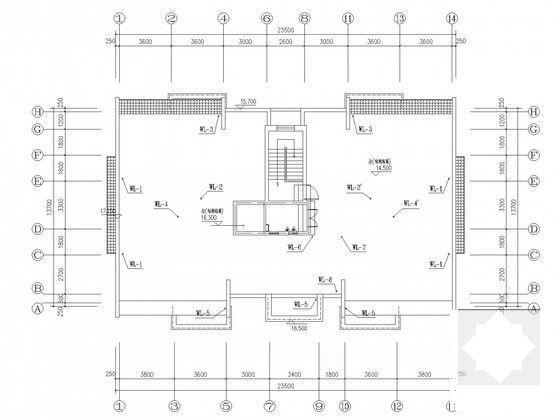

屋顶层给排水平面图

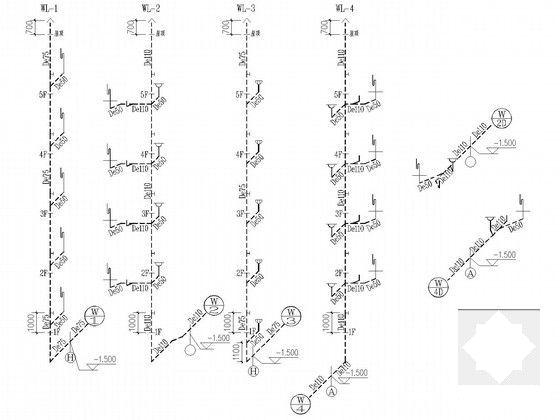

排水系统图

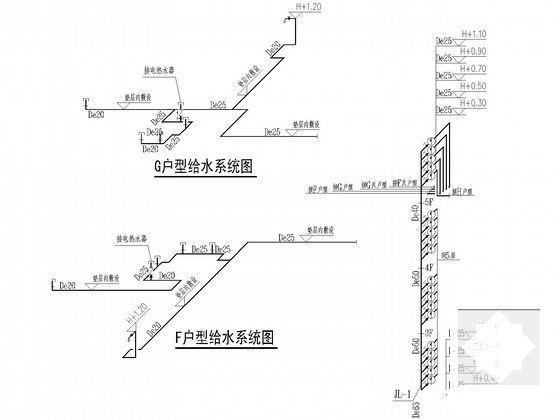

给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼给排水设计 - 1 -
住宅楼给排水设计 - 2 -
住宅楼给排水设计 - 3 -
住宅楼给排水设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.4 MB
- 收藏次数：0
-
文件名称：
附件-995860887786955568659.rar
