3层镇文化中心给排水施工图纸cad

附件详情

该项目设计内容：生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷水灭火 给水系统： 1、用水量：最高日用水量为75.9m/d；最高时用水量为23.9m/h。 3、水源：给水由市政给水干管供给，给水管径为DN200，供该项目室内外消防和生活用水。 排水系统：
1、该项目污、废水采用分流制。大便器污水排入室外化粪池，生活废水排入室外污水检查井
2、污水经化粪池处理后，汇同生活废水排入市政污水管网。
消火栓系统：
1、室内消火栓系统：该项目火灾危险等级为中危Ⅰ级，消防水量为10L/S。采用甲型组合式消防柜，详见99S202-14。该项目室内消火栓给水系统采用临时高压消防给水系统，消防给水由室外环状管网直接供给。设置DN100地上式水泵接合器两套。

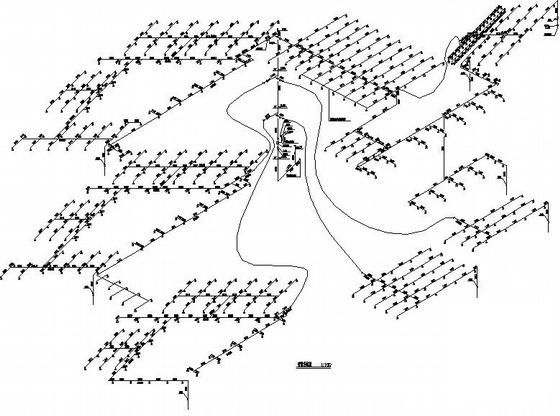

自动喷淋系统：
1、自动喷水灭火系统：该项目自动喷水灭火系统按中危Ⅰ级设计。作用面积为160m ，喷淋用水量：16升/秒。该项目为湿式系统，采用喷淋加压水泵供水方式，喷淋水泵设在水泵房内，水泵从消防水池取水增压。另设高位消防屋顶水箱一个，与消防栓水箱合用。
