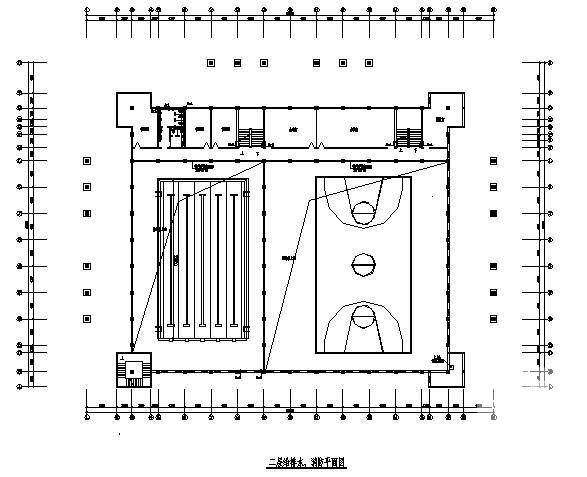

3层城市委党校文体楼给排水设计施工图纸cad

附件详情

设计范围：室内给水系统，室内排水系统，室内 消防系统 。 生活给水直接接自来水管道，该项目设计生活给水量为1.3L/S。给水管道均采用PPR管 排水直接排出室外 经化粪池处理后排入室外总排水管室内排水立管采用UPVC螺旋消音管 出户管及出屋面通气管采用柔性连接排水铸铁管 室外排水管采用陶土管 水泥砂浆接口 室外消火栓系统应单独设计。室内消火栓系统设计用水量15l/s。每支水枪最小流量5l/s，火灾延续时间为2小时。
