5层大楼加建洗浴城给排水施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅,娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 供水设备:水池
  • 供水方式:市政供水
  • 排水技术:重力排水

附件详情

该项目属二类高层建筑。洗浴城为地上五层,地下一层,建筑高度24.6m。1、给水系统:给水由市政管网直接供给,单独计量。2、排水系统:本建筑内各处排水均由管道收集,排至现有室外污水和雨水管网中。3、消火栓系统:室内设置消火栓环网,从大厦五楼的两根立管分别接管至该环网。每套消火栓均设置启动消防水泵的按钮,所有消火栓加设减压孔板,保证栓口处动压不超过50m水柱。4、自动喷水灭火系统:在一层设置湿式报警阀一套,接自大厦地下消防泵房喷淋供水泵出水管路。各层均设置信号蝶阀及水流指示器,并加设减压孔板,保证各层入口处动压不超过40m水柱。各处信号均连至大厦消防控制室,并可启动喷淋泵。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

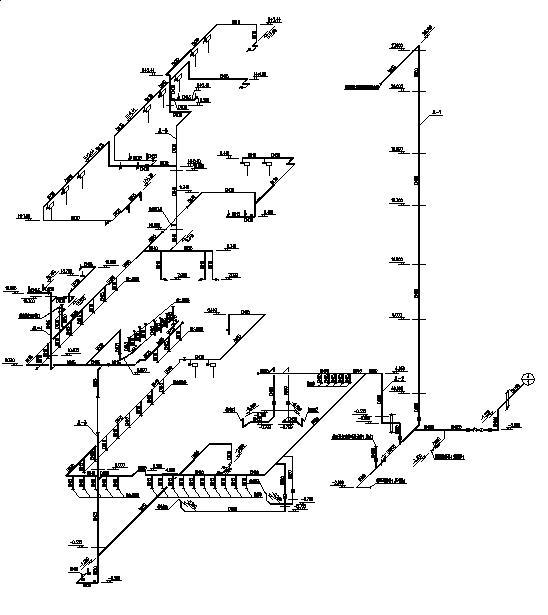

  • 给排水施工图纸 - 1
    给排水施工图纸 - 1

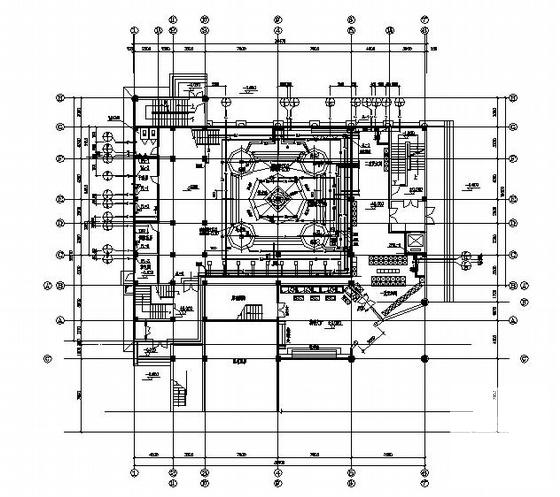

  • 给排水施工图纸 - 2
    给排水施工图纸 - 2

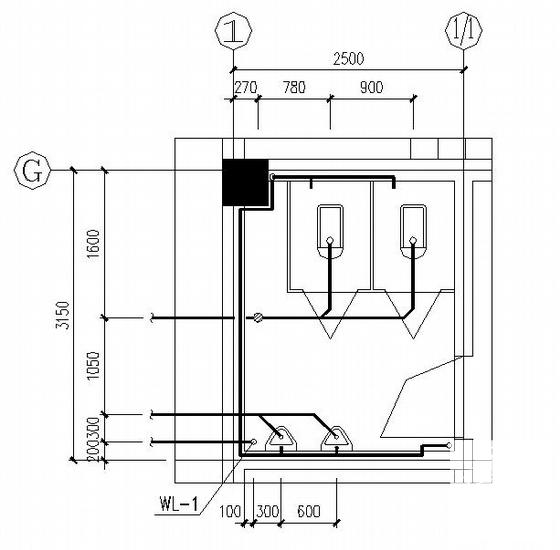

  • 给排水施工图纸 - 3
    给排水施工图纸 - 3

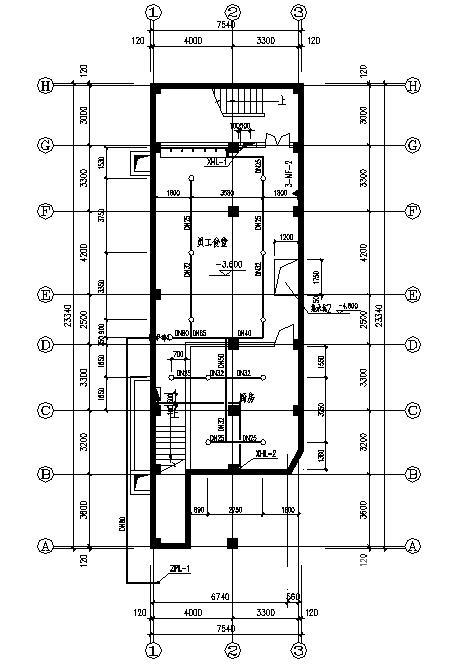

  • 给排水施工图纸 - 4
    给排水施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
