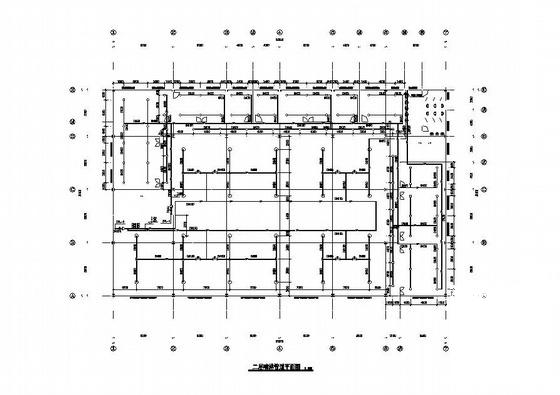

2层汽车站给排水图纸cad

附件详情

该项目为汽车站。 建筑两层，建筑总高度9.400m。室内外地坪高差为0.15m。该项目设有生活给水系统 ，生活污、废水系统，雨水系统，室内外消火栓给水系统，自动喷洒灭火系统。 系统说明 该项目设有生活给水系统 ,生活污、废水系统，雨水系统，室内外消火栓给水系统，自动喷洒灭火系统。 （一）生活给水系统 1. 水源：建筑的供水水源为城市自来水，进水水质应符合《生活饮用水卫生标准》的要求。
2. 该项目最高日生活用水量为15m3／d.最大时生活用水量为 2.82m3／h。3. 该项目生活给水采用城市自来水，给水系统设计秒流量6.57l／s，要求供水压力0.3MPa。
4. 管网系统：采用下行上给枝状供水管网。
（二）污、废水系统
卫生间污水采用单立管升顶通气管排水系统，自流排至室外污水管网。
（三）雨水系统
屋面雨水采用重力流内排水系统,排至室外散水.
（四）消防给水系统及灭火器配置
消防给水系统及灭火器配置按设计范围内同时发生一次火灾设计。采用临时高压供水系统。室外集中设消防水泵房,消防水池。
1.室外消火栓系统
该项目室外消防用水水源为市政给水管网，消防用水量20L／s，火灾延续时间2h，一次火灾设计室外用水量为144m3。围绕建筑物,水泵接合器周围40m以内布置室外消火栓3个。
2.室内消火栓系统
（1）该项目室内消防用水水源为建筑消防水池储水，消火栓消防用水流量为：室内消火栓10L／s，火灾延续时间2h，一次火灾设计总用水量为360m3（包括自动喷洒系统用水量288m3），要求供水水压0.40MPa。
3.自动喷水灭火湿式系统
（1）该项目按中危险级1级设置湿式自动喷水灭火系统，设计喷水强度6L／min·m2，消防流量为25l／s，火灾延续时间为 1h。进口要求水压0.40MPa。
